工业带护栏花纹板作业承载平台

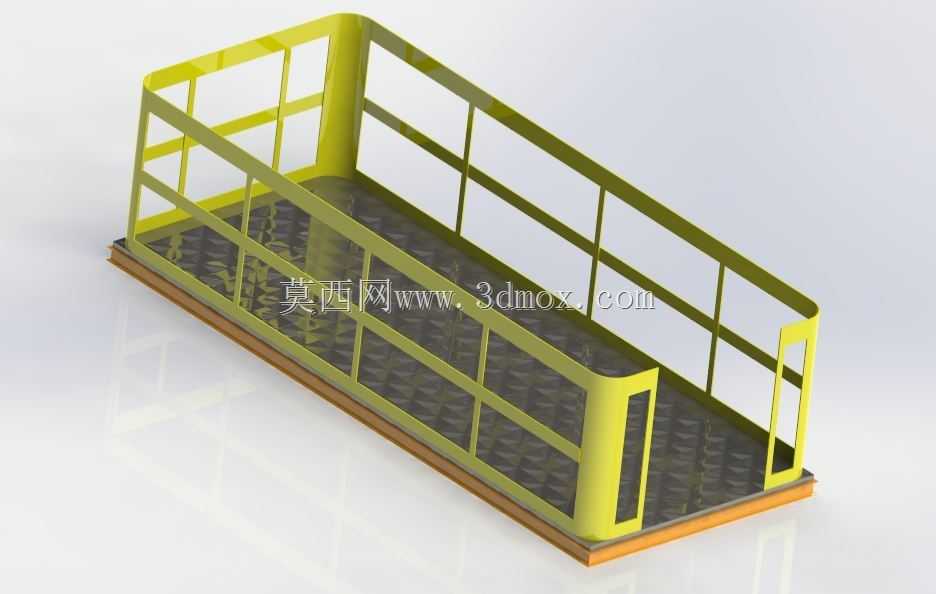

　　这套带三面防护围栏的长条形钢制作业承载平台，主要面向厂区内高位检修、跨工位物料临时转运、升降设备配套载人载物作业场景设计，整体采用矩形框架式承载基底搭配全周安全护栏的结构形式，在建模阶段就优先兼顾了结构刚性、人员操作安全边界以及和不同升降主机的适配兼容性。

　　从实际落地的使用场景来看，这类平台既可以作为剪叉式升降作业设备的顶端载人作业篮使用，也可以固定安装在生产线旁作为跨设备的高位操作走道，还能搭配脚轮组件做成移动式工位登高台，适配车间设备维保、流水线高位工件装配、仓储高位拣选、厂区户外设施检修等多种工况。平台基底采用加厚花纹防滑钢板铺设，板面压制的菱形防滑纹路可以在作业面残留油污、切削液或者少量积水的工况下，依然为站立人员、放置的工件工具箱提供足够的摩擦阻力，避免人员滑倒或者物料滑移坠落。基底四周采用型钢折弯成围边框架，既承托住防滑面板的四周载荷，也作为整个平台和下方升降机构、移动底座的连接基准，框架底部预留的安装孔位可以根据不同配套主机的安装接口调整孔距，不需要对平台主体结构做二次切割改造。

　　防护围栏部分采用圆管或者矩形钢管弯折焊接成型，整体围栏高度按照工业作业防护的常规安全边界设置，围栏横杆分为上下两层，中间的竖向分隔栏间距控制在防止人员头部或者躯干意外穿出的安全范围内，围栏的转角处做了圆弧过渡折弯处理，没有尖锐的突出棱角，避免作业人员在狭窄空间内转身或者搬运工件时被磕碰划伤。平台其中一端预留了可开合的栏门开口，栏门采用和围栏同规格的管材制作，开口尺寸满足单人携带工具进出的需求，也可以根据使用需求选择向内开启或者向外开启的装配方式，栏门关闭后可以通过插销结构和侧边围栏锁定，防止作业过程中栏门意外开启。

　　在结构设计的受力逻辑上，整个平台的载荷传递路径非常清晰：作业人员和放置的工件载荷首先通过防滑面板分散传递给底部的承载框架，框架再将集中载荷均匀传递给下方的升降举升机构或者支撑腿，围栏部分的侧向受力则通过围栏立柱和底部框架的焊接节点直接传递到主承力结构上，建模时所有的焊接连接位置都做了贴合面的完全匹配，没有出现结构干涉或者虚接的情况，后续出工程图时可以直接在对应节点标注焊接工艺要求。平台的整体外形为狭长矩形，长宽比例适配大多数沿生产线排布的高位作业需求，平台的有效站立宽度可以保证两名作业人员并排操作或者放置小型工装工具箱，长度方向可以覆盖2到3个相邻的设备操作位，减少作业过程中平台反复移位的频次。

　　安装边界方面，平台底部框架的下表面为完全平整的装配基准面，和升降台台面或者固定支撑钢架连接时，只需要保证配套安装面的平面度在允许公差范围内，就可以通过螺栓完成锁紧固定，平台四周的围栏外轮廓和底部框架的外边缘对齐，没有额外向外突出的结构，在平台随升降设备下降收拢时，不会和周边的设备机架、管线桥架发生运动干涉。围栏的所有管材端口都做了封板处理，避免车间内的粉尘、切削液进入管材内部长期积存造成锈蚀，也能防止作业人员的手指误伸入管口造成划伤。针对不同工况的适配需求，这套平台的三维模型把防滑面板、围栏框架、栏门、底部连接座都拆分为独立的可编辑特征，设计人员可以根据实际的额定载荷要求调整面板厚度、围栏管材的壁厚，也可以根据现场的安装空间调整平台的整体长宽尺寸，在围栏上额外预留工具挂板、照明灯具安装座、安全绳挂点的安装位置，不需要重新搭建整体框架，大幅缩短同类工装平台的改型设计周期。平台表面的涂装采用工业常用的安全黄配色，和车间内普通设备的灰黑色涂装形成明显视觉区分，提醒周边通行人员注意高位作业区域，规避碰撞风险。
