交错轴螺旋齿轮传动副三维结构

　　这套交错轴螺旋齿轮传动副主要用于两轴空间交错布置的小型动力传递场合，常见于轻载进给机构、办公设备传动箱、小型输送装置、精密调节机构以及一些需要改变运动方向的机械模块中。与平行轴斜齿轮不同，螺旋齿轮在啮合时轴线并不处于同一平面，而是通过两个螺旋角相配合的齿面形成点接触式传动，因此更适合布置空间受限、载荷相对平稳、转速不极端的传动环节。实际选型时不能简单按平行轴齿轮的思路处理，需要同时确认轴交角、螺旋方向、中心距、齿数匹配以及齿面接触位置，否则装配后容易出现齿顶干涉、接触区偏移或运转卡滞。

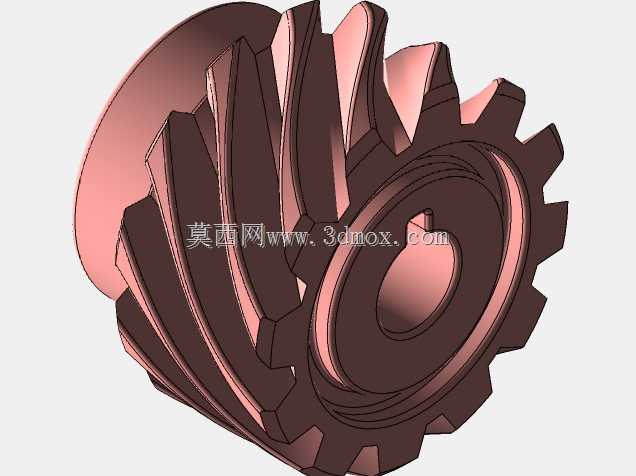

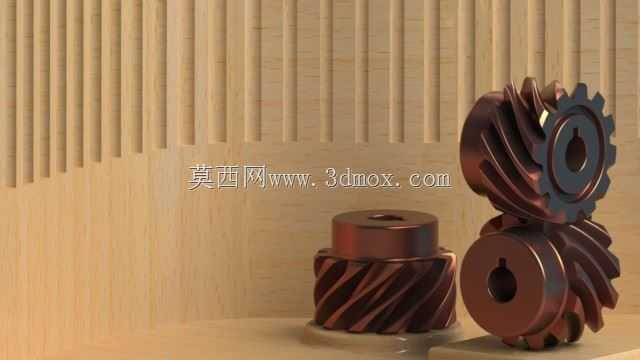

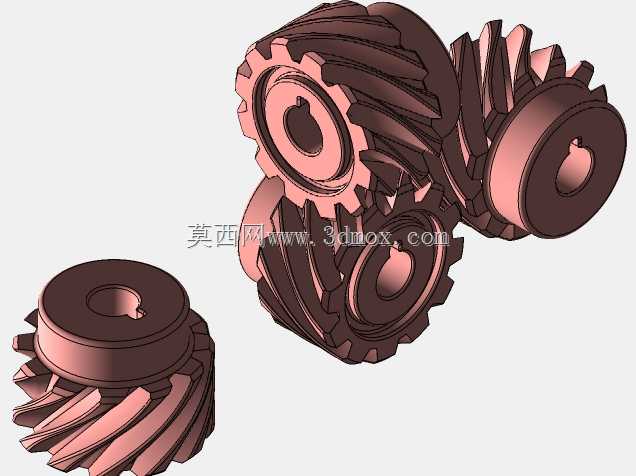

　　从结构上看，模型包含两件带螺旋齿形的轮体和一件同轴配合的轮毂类零件。轮体中心设置键槽孔，用于与传动轴形成周向固定，键槽宽度和孔深需要按照轴径及传递扭矩校核。齿轮端面保留了较明显的轮毂凸台，凸台一方面增加轮毂区域的轴向厚度，使键连接有足够的接触长度，另一方面也为轴承、挡圈或轴套提供安装边界。齿圈外缘采用螺旋齿造型，齿向沿圆周连续倾斜，啮合过程中齿面进入和退出接触比直齿轮更平缓，冲击噪声相对较低，对小型箱体内部的平稳传动有一定帮助。

　　设计这类传动件时，首先要明确两根轴的空间关系。若两轴交错角为九十度，两轮螺旋角通常需要按等值反向或相应配合关系配置；若轴交角不是九十度，则应根据实际布置重新计算螺旋角组合。齿面接触属于局部点接触，单位接触压力较高，因此不适合用于大扭矩、强冲击或长期重载工况。在设备中使用时，更适合把它布置在减速链后段、手动微调端、轻载同步机构或辅助运动单元中。若用于持续动力传输，应提高齿面硬度、改善润滑条件，并对支承轴的刚度提出要求，避免轴受载挠曲后接触区进一步偏离理论位置。

　　外形尺寸方面，轮体直径、齿宽和轮毂高度需要围绕箱体内部空间共同确定。齿宽过大会增加加工和装配敏感性，轴交角或中心距稍有偏差就可能造成齿端接触；齿宽过小则会降低接触承载能力，磨损加快。轮毂外径不宜无限制增大，设计时要留出与相邻齿轮、轴承内圈、隔套及箱壁之间的间隙。轴向安装边界主要由端面、轮毂台阶和轴肩决定，齿轮装入轴上后，应通过轴肩、套筒或弹性挡圈限制窜动，同时保证啮合齿宽处于有效接触范围。中心孔与轴的配合可根据载荷情况选择过渡配合或小间隙配合，键连接需校核挤压应力，避免频繁正反转时键侧松动。

　　建模过程中，齿坯、螺旋线、齿槽扫掠和中心孔特征需要保持参数关联。螺旋齿轮的齿面不能只按外观斜齿处理，尤其在用于结构评审或干涉检查时，齿顶圆、齿根圆、螺旋方向和轴交角关系必须一致。两件齿轮装配到交错轴位置后，应沿轴向和径向分别检查齿顶与齿根、齿端与轮毂、轴套与齿面之间的间隙。由于点接触传动对中心距敏感，三维装配中还应模拟理论中心距和允许偏差下的啮合状态，观察接触斑是否落在齿面中部偏承载区域。若接触位置靠近齿端，实际运转会产生局部磨损和发热，需要回到螺旋角、齿宽或轴向定位尺寸上调整。

　　该类零件在加工上可采用滚齿、铣齿或数控多轴加工完成，小批量定制时常通过五轴加工保证螺旋齿面形状；批量生产时则适合采用专用齿轮加工工艺，并在热处理后进行齿面精加工。润滑方式多采用油浴或脂润滑，箱体内部应避免齿面裸露干摩擦。对于轻载机构，材料可选用中碳钢、合金钢或耐磨铜合金；若用于高速低噪场景，还可考虑非金属齿轮与金属齿轮配对，但需重新校核温度升高后的尺寸变化和齿面强度。

　　整体来看，这套模型的价值不只在于呈现螺旋齿轮的外观，更在于把交错轴传动中孔、键槽、轮毂、齿向和装配边界之间的关系表达清楚。结构设计人员在借用此类方案时，应围绕轴系布置、接触强度、安装定位和维护空间展开校核，而不是仅依据外形尺寸替换齿轮。
