四驱越野车前防撞护杠总成结构

　　这套结构件面向硬派四驱越野车辆的前部防护与改装场景，核心作用是在非铺装路面穿越、林间穿行、低速磕碰以及野外救援工况下，为车头散热器、大灯、翼子板和车架前端提供刚性屏障。野外作业中，车头最先遭遇灌木枝条抽打、飞石击打、土坡托底以及低速顶推障碍物，原厂塑料保险杠往往一次冲击就开裂脱落，而这类管式防撞杠把载荷直接传递到车架纵梁，避免脆弱覆盖件先行失效。

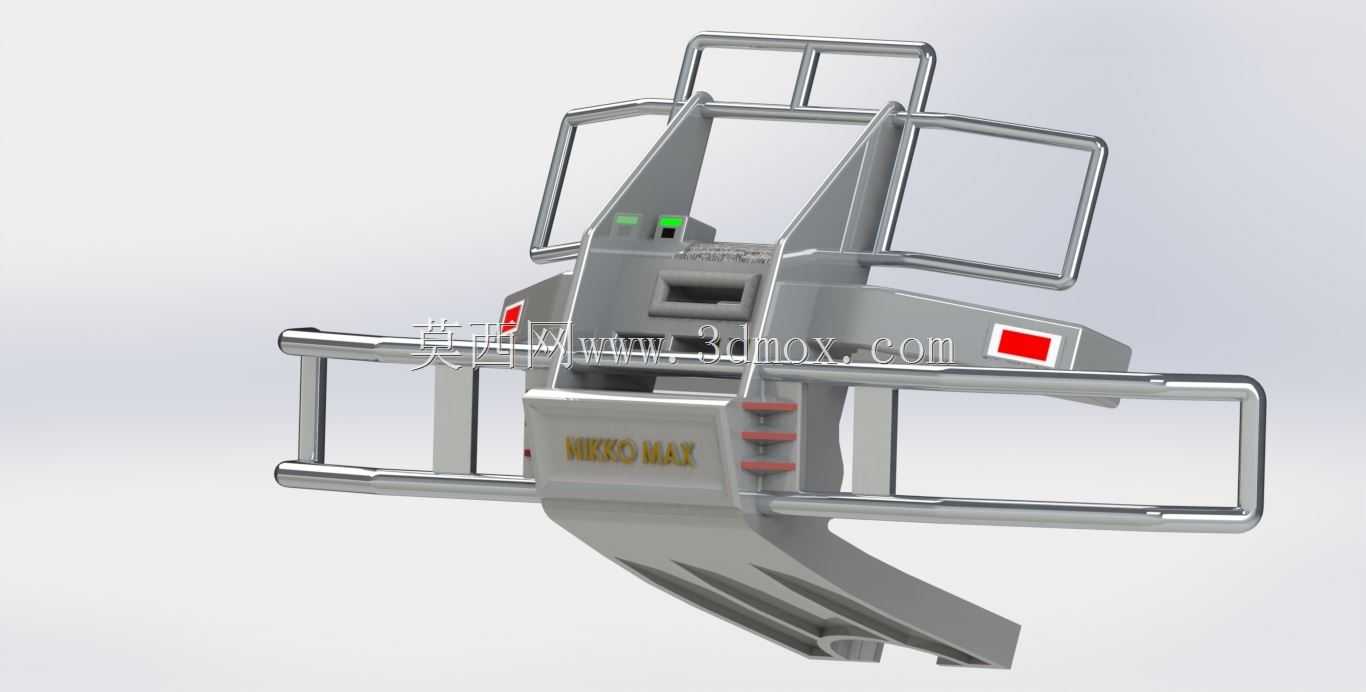

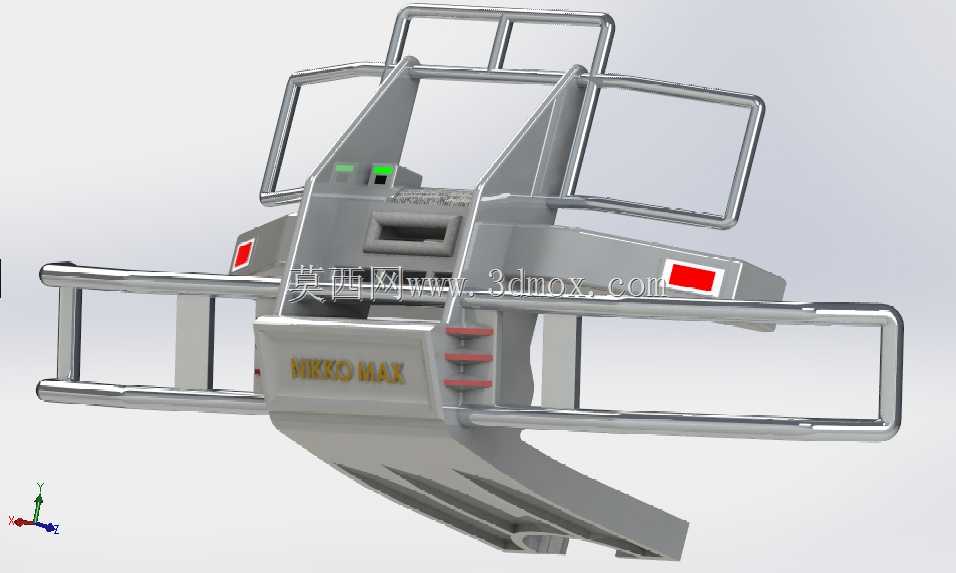

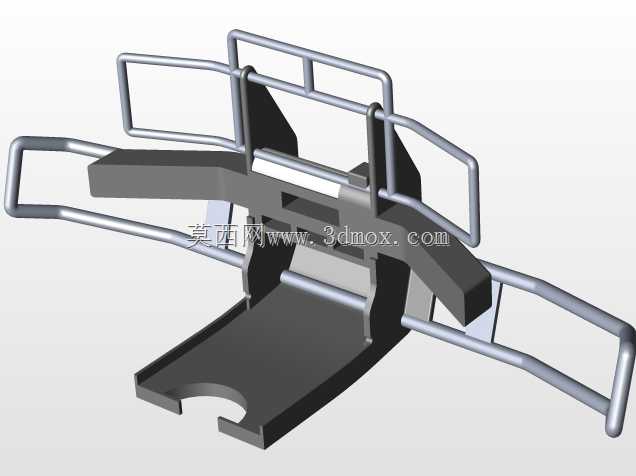

　　整体采用多层管式框架叠加承载的思路。最外层是上下两根平行的横向圆管，构成主防撞梁，管端向两侧弯折包抄，形成宽大的接触立面；圆管截面在保证抗弯模量的同时，圆弧表面不易勾挂树枝，也便于磕碰后校正。中部是一块折弯成型的承力主体，前脸带有品牌标识位与横向开槽，既作为灯组、绞盘或牌照的安装基座，又把左右管式框架连成封闭承力体。上部向后延伸出由方管弯制的护栏，围绕大灯和机舱前缘形成笼式防护，防止高位枝条直接砸击灯面。下部则伸出一块倾斜的导流护板，坡面朝向地面，接近角方向做了上扬处理，用于在爬坡顶坡时把车身顺势抬起，减少铲土和托底。

　　从安装边界看，设计时需要重点核对几个空间关系。防撞杠总成宽度应覆盖车头两侧大灯外缘，横向主管的高度要避开散热器迎风面的核心进风区，同时位于车架前横梁的螺栓连接高度附近；上部护栏向后弯曲的深度不能干涉机舱盖开启弧线，护栏立杆与翼子板内板之间要预留抖动间隙。下部护板的下倾角直接决定接近角，护板最低点需高于油底壳和前差速器，避免成为新的托底点。后方连接座要对应车架纵梁前端的预留孔位，通过厚板焊接座与螺栓把碰撞和拖拽载荷分散到双侧纵梁，而不是锁付在可拆卸的塑料保险杠支架上。

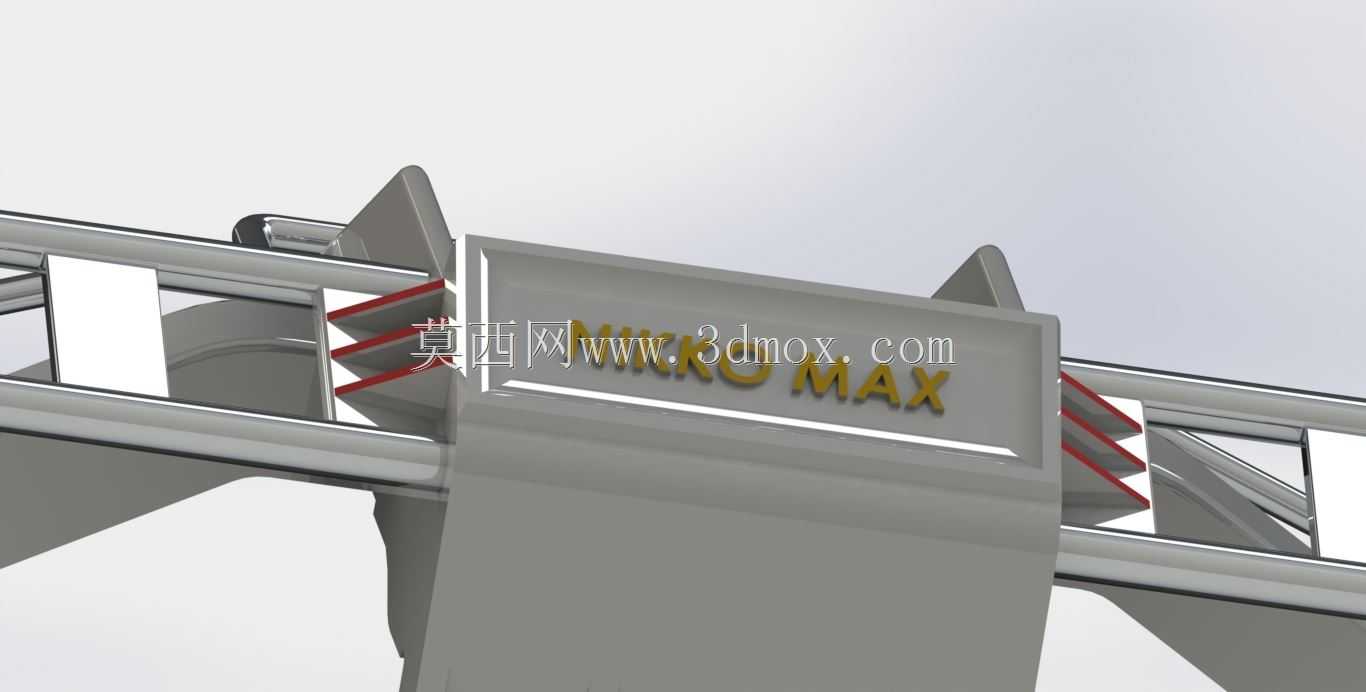

　　功能分区上，前立面中部预留的开槽与安装面可布置辅助灯、牌照架或电动绞舟导绳口；两侧红色反光片位用于道路停放时的侧向警示；主管与中部本体之间留出的横向空隙，一方面为绞盘钢绳、拖车卸扣提供操作空间，另一方面在正面撞击时让圆管先发生可控变形吸能。管式结构相比整块封闭钢板，重量更轻、风阻和积泥更少，冲洗维护也方便，泥水环境下不会在封闭腔体内积存泥沙导致锈蚀。

　　建模时需要把圆管的弯制半径、相贯线切口和焊接拼缝表达清楚，弯管处壁厚保持一致，避免出现折弯段截面畸变；中部承力板的折弯圆角、加强筋和安装孔位要按钣金工艺留出折弯余量。装配关系上，横向主管、上部护栏、下部护板和后部连接座应分层建件，便于工程出图时分别统计管材下料长度和板材展开尺寸。对于整车匹配，还要把轮胎最大转向角、悬架跳动极限和车头接近角纳入运动包络校核，确保护杠在满舵、压缩到底以及救援拖拽时都不与轮胎、悬挂部件发生干涉。这类结构本质上是把防护、拖拽、灯光集成和通过性改善合并到一个前端模块中，服务于越野穿越、林区巡检、户外救援和特种车辆改装等对车头可靠性要求较高的使用环境。
