楼道斜挂式无障碍座椅升降转运装置

　　老旧多层住宅与公共建筑内部，直线折返楼梯普遍没有预留电梯井道，行动不便的老人、下肢功能障碍使用者上下楼层时，常规轮椅无法直接沿踏步推行，依靠人力背负既存在踏空滑落风险，也会给陪护人员造成极大的腰部负重负担。这套沿楼梯坡面布设的座椅式升降转运结构，正是针对无电梯存量楼梯改造场景开发的辅助通行设备，整套装置不需要破坏原有楼梯主体承重结构，也不用在楼道内额外开挖基坑，仅依托梯段侧边的墙体或踏步基面固定承载轨道，就能在狭窄楼道内完成使用者的楼层转运。

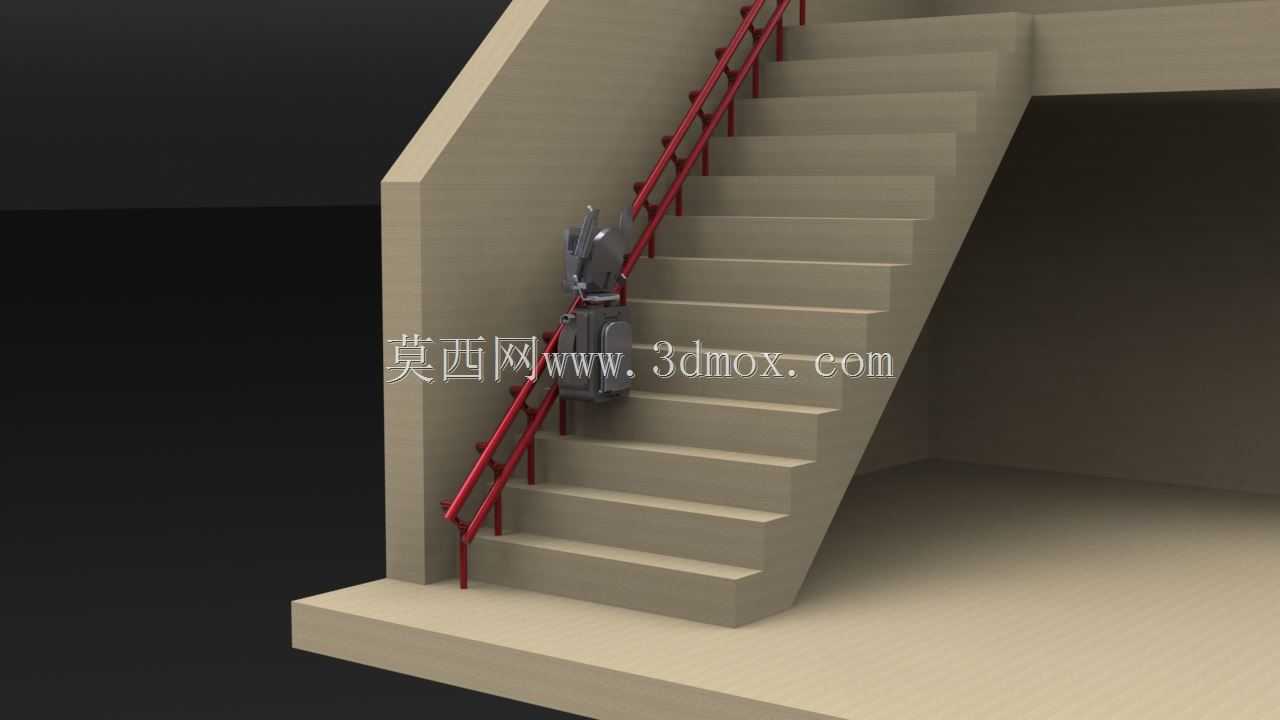

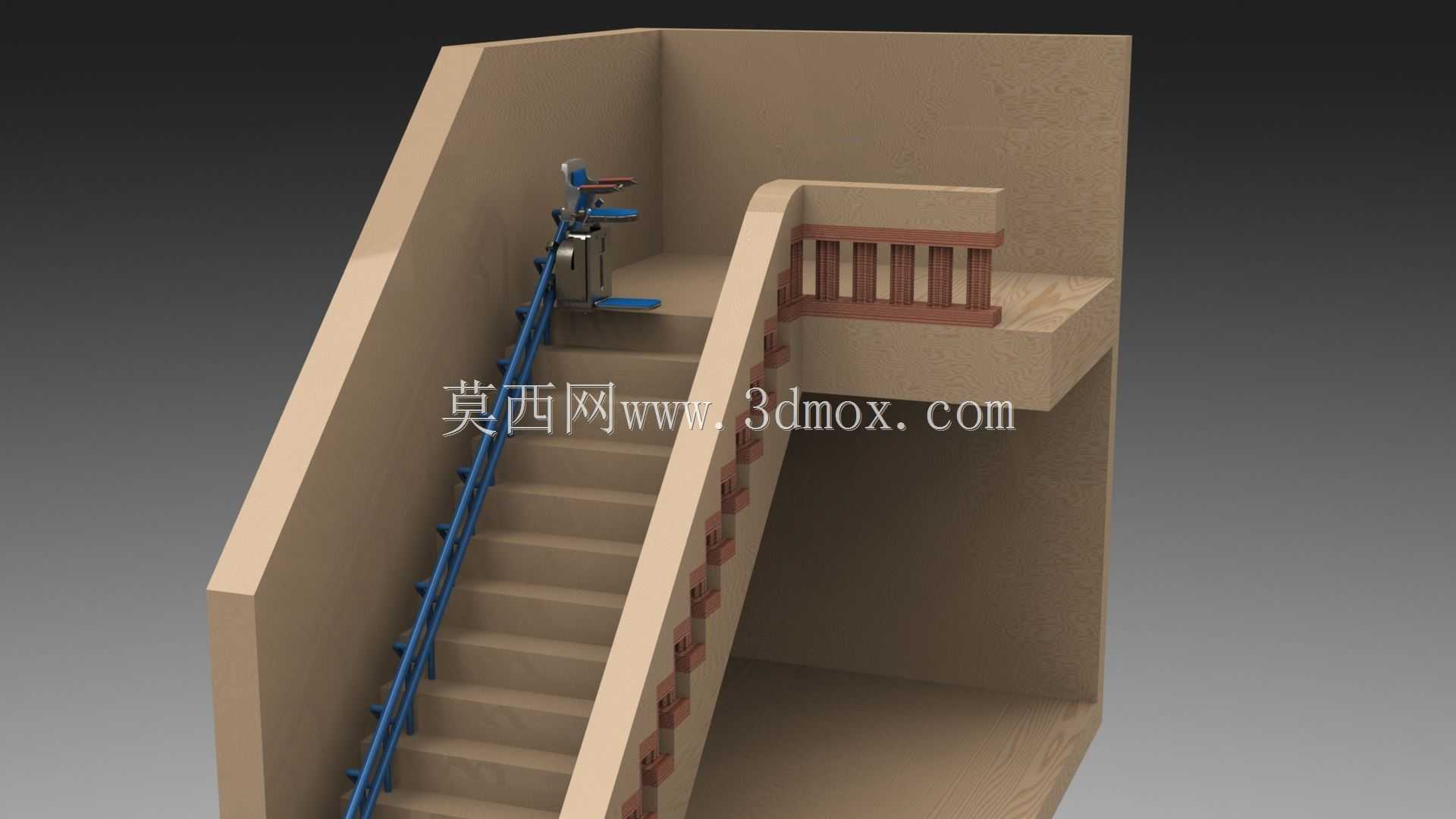

　　从现场安装边界来看，轨道走向完全贴合直线梯段的坡度延伸，轨道基座通过间隔分布的膨胀锚固点固定在梯段侧边，轨道中心线距离楼梯扶手预留出足够安全间隙，避免运行过程中座椅脚踏部位和原有扶手、墙面阳角发生刮碰。梯段宽度在满足普通行人正常通行的前提下，轨道铺设完成后剩余的通行净宽仍可满足住户日常拎物、搬运小型家具的通行需求，设备停靠在下层待机位时，座椅、脚踏板均可向上翻折收拢，贴靠在楼梯侧部，不会把楼道疏散通道完全封堵。

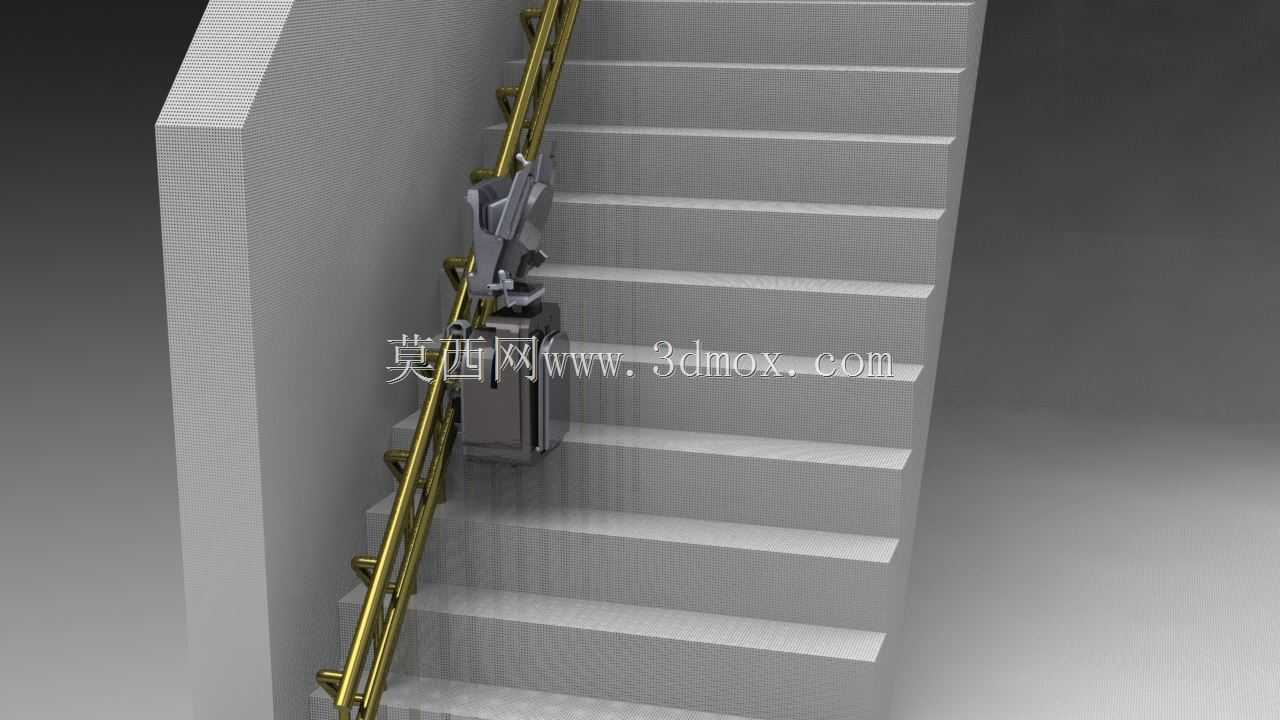

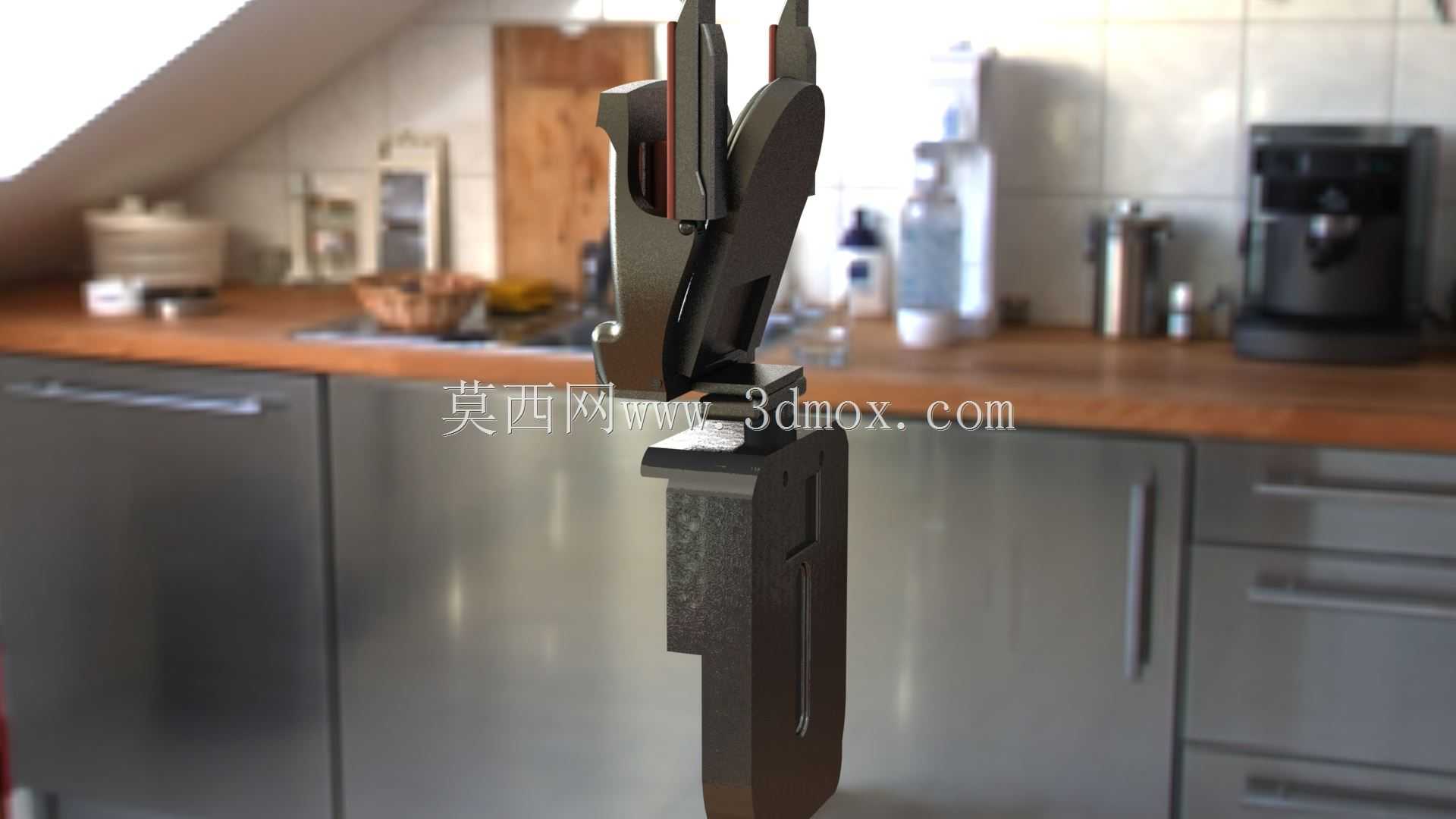

　　承载主体部分采用沿轨道啮合行走的牵引机架，机架内部集成驱动减速单元、防坠锁止机构与行程限位触发部件，轨道内侧加工有连续的啮合传动齿面，驱动轮和齿面贴合传递牵引力，即便轨道表面沾附少量灰尘、楼道常见的洒落积水，也不会出现滚轮打滑失速的问题。座椅部分设置了符合人体坐姿的靠背、可抬起的扶手与折叠脚踏板，使用者落座后放下两侧安全扶手，脚部踩踏在脚踏板上，安全带横向固定腰腹部位，操作控件布置在扶手端部，按键采用大尺寸凸起设计，手部握持力度较弱的老年使用者也可以准确按压启动、停止与方向切换。

　　设备运行过程中的安全冗余设计覆盖了楼道使用的各类突发工况：沿轨道全程布设的限速感应部件，一旦检测到下行速度超出设定阈值，离心式防坠卡块会立刻卡入轨道的定位齿槽，将整机锁止在当前位置，不会沿陡坡溜滑；座椅外围设置的防撞触边，在运行路径上碰到堆放的杂物、行人遗落的箱包时，触边受压会立刻切断驱动动力，设备停止行进等待障碍排除；上下两端的终点限位采用机械触块加电气感应双重触发，设备行驶到梯段端部平台位置时会自动减速平缓停靠，不会冲撞到平台墙面。

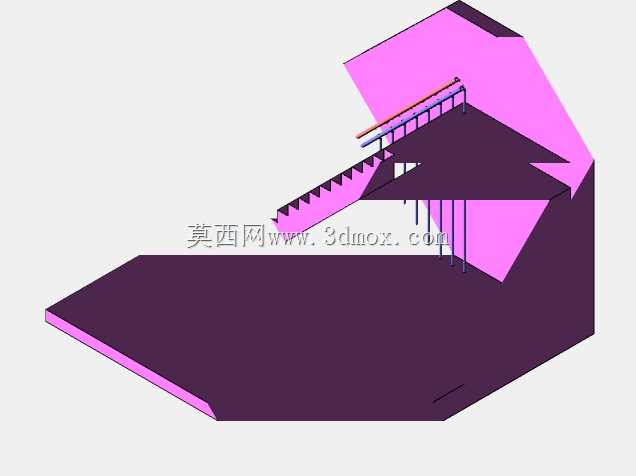

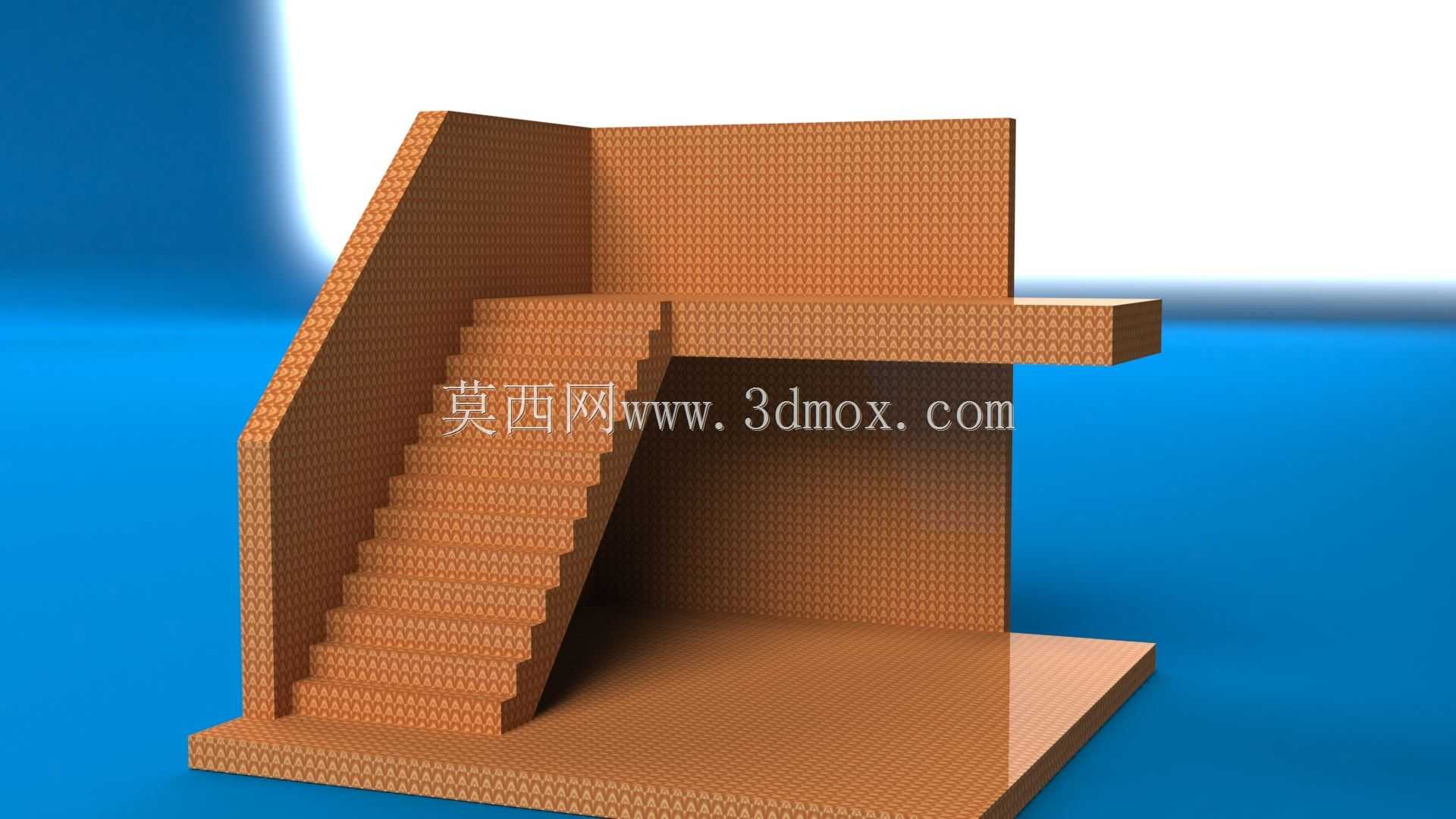

　　设计阶段建模时，首先依据常规住宅楼梯的踏步高度、踏面宽度参数拟合出梯段坡面的中心线，再沿这条路径扫掠生成轨道的连续型材截面，轨道的分段连接法兰位置特意避开楼梯踏步的阳角接缝，保证每一段轨道的锚固点都能落在实心混凝土基面，不会固定在抹灰层上出现松动。牵引机架的行走轮组采用上下夹持布局，两组滚轮分别卡在轨道型材的上下翼缘，既承担使用者和座椅的竖直向下重力，也抵消设备启动、制动时产生的沿坡道方向的倾覆力矩，座椅支架和牵引机架之间设置旋转铰接座，在轨道随坡度倾斜的全程，座椅座面始终保持水平状态，使用者不会出现身体向前滑移、向后仰倒的不适感。

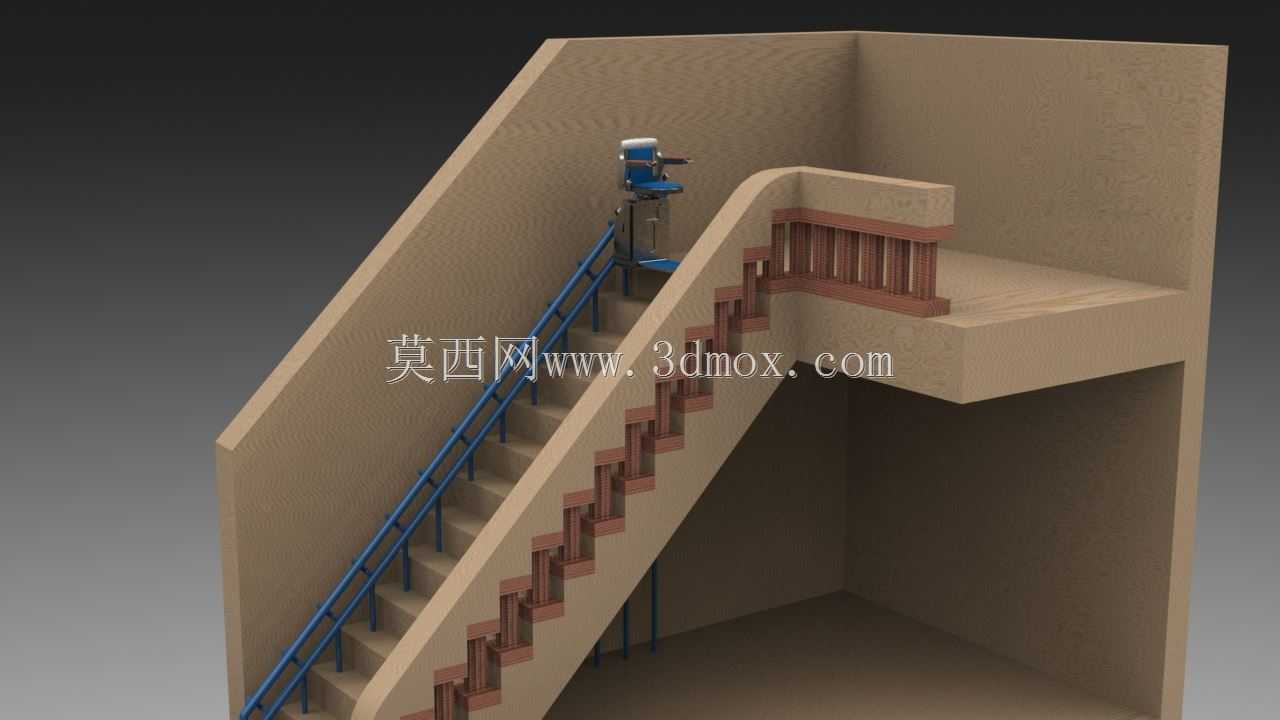

　　针对楼道内的复杂空间干涉，建模过程中同步做了全行程运动包络校核：模拟座椅从底层平台起步、沿整个梯段上行到顶层平台停靠的完整路径，分别校验座椅靠背、脚踏板、使用者腿部轮廓和楼梯侧边墙体、原有木质扶手、楼道顶部梁底的最小间隙，在转角临近位置把轨道的安装支架做了切角避让，保证设备满载运行时全路径没有硬干涉。折叠机构的转轴位置设置了阻尼定位件，陪护人员翻开或收起座椅、脚踏时不会出现部件自由下落磕碰的情况，非使用状态下翻折后的整机凸出墙面的厚度控制在极小范围，行人上下楼梯时肩部不会轻易剐蹭设备。

　　这套结构同样可以延伸应用到户外台阶、景区登山步道、社区养老服务中心的多层楼梯场景，轨道型材表面做防锈喷塑处理，适应楼道内潮湿、温差变化的环境，传动部件的护罩完全遮挡内部齿轮与走线，避免楼道扬尘堆积在运动副表面，日常维护只需要定期在轨道啮合面补充润滑脂、检查锚固螺栓的预紧力矩，就能长期稳定运行，为存量无电梯建筑提供低成本、少改造的无障碍通行解决方案。
