移动式剪叉高空作业升降平台结构

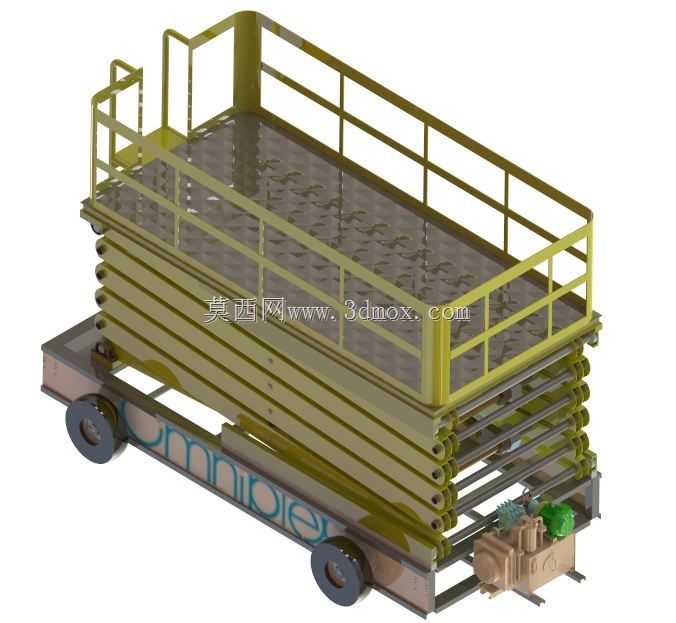

　　该三维结构对应一种轮式移动剪叉升降作业平台，主要用于厂区设备检修、仓储高位理货、场馆安装维护、生产线旁临时登高以及施工现场的短距离垂直作业。设备的核心价值在于把人员、小型工具和待装配件送至稳定的工作高度，同时保留底盘行走能力，使同一台设备能够在多个作业点之间转移，减少固定登高梯台反复搭设的工作量。

　　从使用场景看，这类平台并不追求长距离运输，而是强调在平整硬化地面上的低速移位和到位后的可靠支撑。底盘四角设置行走轮，轮组承担设备自重、平台载荷以及推移时的侧向力；建模时需要关注轮轴安装高度、轮缘外伸尺寸和底盘最低离地间隙，避免在过门坎、经过电缆桥架或车间接缝时发生托底。底盘端部布置液压动力单元、阀组和管路接口，泵、电机、油箱与液压缸之间的相对位置直接影响检修空间，也决定了油管折弯半径和维护时拆装手的操作空间。

　　剪叉臂架是整机受力传递的关键。多层交叉臂通过中部销轴形成连续剪式机构，臂端分别与底盘和上台架铰接，液压缸推动臂架展开或收拢。结构设计时，销轴孔同轴度、臂板厚度、铰点间距和加强板位置都要围绕刚度与疲劳寿命展开；若铰点间隙过大，平台上升后会出现明显晃动，若臂架截面过重，则会抬高整机重心并增加液压系统负担。模型中臂架呈多层叠放状态，能够直观看到最低位时各层臂板、销轴和油缸的避让关系，这对检查收缩高度尤其重要。

　　上部作业平台采用长方形台面，周边设置连续护栏，一端保留带安全门或开合栏的入口。台面尺寸决定了可容纳人员和工具的作业范围，护栏高度、横杆间距以及踢脚边需要围绕防坠落和防止工具滑落来布置。平台表面应考虑防滑花纹板或等效防滑结构，台面与剪叉支承架之间的连接梁要把人员集中载荷、护栏侧向推力和动态晃动载荷传递到臂架铰点。入口位置不能与油缸、油管或升降干涉区重叠，否则人员上下台时会碰到运动部件。

　　外形与安装边界方面，整机在收拢状态下应重点核对总高度、总长度、总宽度和转弯推移所需空间。宽度方向受护栏外轮廓和底盘轮距共同限制，长度方向需要计入动力单元外伸、牵引或推移端结构以及平台入口台阶；高度方向则由护栏、台面厚度、折叠臂架和底盘轮径叠加形成。布置厂房通道、电梯转运或门洞通行时，不能只看台面名义尺寸，还要把护栏顶部、油管接头、轮轴端盖等突出件纳入包络范围。平台升至高位后，护栏外缘相对底盘会产生一定水平偏移，作业点附近的墙面、管线、梁底和设备外壳都应预留安全距离。

　　液压系统的设计思路是用较少的执行元件获得稳定的垂直举升能力。油缸沿剪叉机构合理角度安装，推力随臂架角度变化而变化，低位启动时通常需要更大的初始推力，高位时则要控制下降速度和平台微沉。管路应沿臂架或底盘固定，避免在剪叉反复开合时被拉扯、摩擦或形成小半径折弯；油缸两端铰接座要承受反复冲击，焊缝和安装板方向应与载荷路径一致。对于三维建模人员来说，运动检查不能只做静态装配，需要模拟最低位、中间位和最高位三种状态，确认臂板、油缸、平台护栏、底盘附件之间没有干涉。

　　设备选型时，额定载重、平台最大高度、收拢尺寸、行走方式和作业地面条件应同时评估。若主要用于室内平整地面，轮式移动结构具有较好的灵活性；若作业位置长期固定，则还需考虑外伸支腿或锁紧支撑，以降低高位作业时的摆动。台面护栏、入口联锁、紧急下降、液压溢流保护和检修支撑块，都是实际使用中不可忽略的安全边界。该模型把底盘、剪叉臂、液压动力单元、作业台面和防护栏杆完整表达出来，适合用于升降平台结构拆解、运动干涉检查、铰点布置校核以及高空作业设备方案沟通。
