KF50真空快装法兰焊接接管接头

　　KF50快装法兰焊接接管是真空管路系统中使用频率很高的一类过渡连接件，整体由一端的快装法兰盘和另一端的直通焊接短管构成，法兰侧用于与KF标准快装卡箍配合，接管侧则与同规格真空管道进行焊接固定，在半导体真空腔体、实验室真空机组、冻干设备、真空镀膜线以及小型化工负压系统中承担管路对接与密封过渡的作用。这类零件看似结构简单，但在真空工况下对尺寸配合、密封面形态和焊接变形控制都有明确要求，建模时不能只按普通套筒处理。

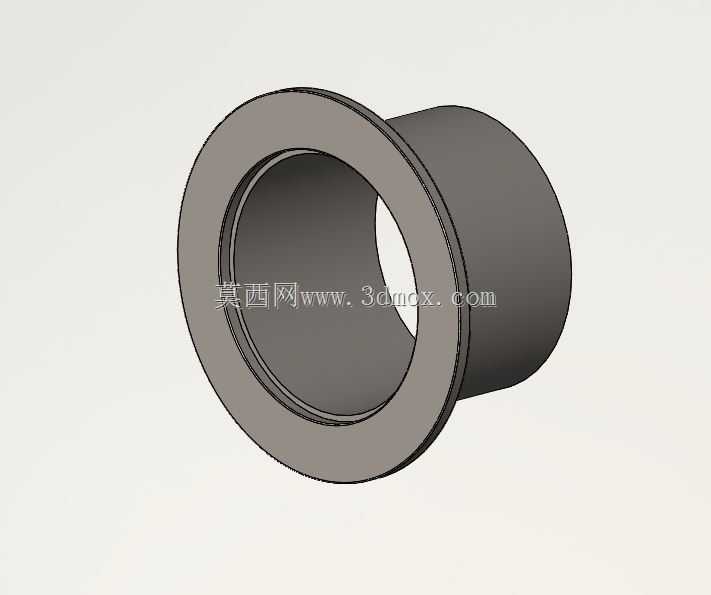

　　从实际装配关系看，KF系列快装连接依靠卡箍抱紧两片法兰外缘的锥面，使两片法兰向中心压紧，中间夹入O形密封圈或氟橡胶密封垫，从而形成可拆密封。因此该接管法兰端的关键不在螺栓孔，而在法兰外径、外缘锥面角度、密封端面平面度以及法兰厚度。卡箍就位后，锥面受到径向收紧力并转化为轴向压紧力，若法兰外缘尺寸偏差过大，卡箍可能无法扣合或压紧不均；若密封端面存在翘曲、划痕或台阶，真空抽气时就容易出现泄漏。模型中将法兰盘与短管做成一体回转结构，法兰端面保持平整，外缘保留卡箍贴合的轮廓，短管与法兰交接处设置圆滑过渡，既减少应力集中，也便于焊接后清理。

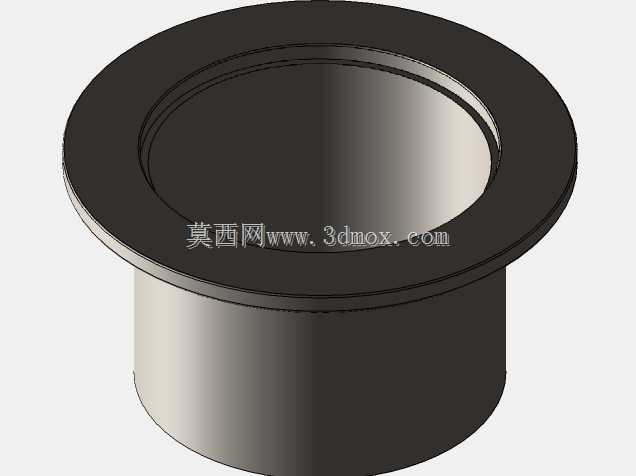

　　接管端的设计重点是与管道的匹配。短管外径和内径需要对应KF50公称通径所配套的管路尺寸，壁厚要兼顾焊接强度、抽真空时的抗外压能力以及加工成本。短管长度不宜随意确定：过短会使卡箍、密封圈和焊道之间空间局促，现场装配时扳手或卡箍操作受限；过长则增加材料成本，并在管路中形成不必要的流道延伸。比较合理的短管长度，应保证焊道距离法兰密封面有足够间距，使焊接热影响区不会直接波及密封面，同时让卡箍安装后仍有调整余量。模型呈现的短管为等径直筒，内腔与法兰内孔连续贯通，流道没有突变台阶，能够降低气体滞留和清洁死角。

　　在真空设备里，这种接头常用于泵口到管路、腔体到阀门、管路到观察窗或波纹管之间的转换。比如机械真空泵入口通常配置KF法兰，而设备主管路可能采用不锈钢管焊接，此时该件一端通过卡箍快速拆装，另一端与管路焊死，既保留泵口维护时的可拆卸性，又保证固定管路的密封性。再如真空干燥箱和冷凝捕集器之间，需要频繁拆装清理，法兰端可快速松开；焊接端则与固定管线形成长期可靠连接。由于真空系统最怕微小漏点，零件材料多选用304或316不锈钢，内壁可按要求做抛光或酸洗处理，以减少吸附气体和颗粒物附着。

　　建模思路上，应优先采用回转体特征完成主体：先绘制法兰盘、密封端面、外缘锥面和短管内外径的轴向剖面，再旋转生成基本实体；随后对法兰与短管交接处添加圆角或焊接过渡结构。若用于出图和加工，还需单独控制密封面粗糙度、法兰端面与短管轴线的垂直度、短管外圆与法兰定位面的同轴度。焊接端坡口是否建模，要根据加工工艺决定：薄壁管常采用承插或对口焊接，厚壁管可加工坡口；无论哪种方式，都应在工程图中注明焊后需保证法兰端面不变形，必要时焊后进行精加工。

　　安装边界方面，布置该接头时要在法兰周围预留卡箍开合空间，不能让相邻管路、机架或线缆紧贴法兰外缘；法兰轴线方向也要留出装入密封圈和对合另一法兰的距离。对于有振动的真空泵接口，建议在快装端附近设置支撑或配合波纹管补偿，避免设备振动通过短管焊缝反复传递。检修时，卡箍松开后两片法兰应能沿轴向小幅分离，因此周边管路不能形成强约束。若用于高真空或温度变化较大的场合，还应核对密封圈材料、压紧量和法兰表面处理，使连接在反复抽真空、放气和温升过程中保持稳定。

　　整体来看，KF50快装法兰焊接接管的核心价值在于把可拆卸快装结构与永久性焊接管路结合起来：法兰端解决快速装配和维护问题，焊接端解决固定管线密封问题。结构设计时围绕密封面、卡箍配合面、焊接端尺寸和管路同轴度展开，就能在真空系统中实现可靠连接，并降低现场安装与后期维护的难度。
