车间无动力辊筒输送线支架结构

　　这套辊筒输送线主要面向车间内部短距离物料转运场景，常见于装配工位之间的工件过渡、包装段前后衔接、仓储分拣口暂存以及人工推送的轻型箱体输送。它不依赖驱动电机，依靠辊筒自由转动和作业人员的推力完成物料移动，适合节拍不固定、需要人工干预、工件底面平整且重量适中的生产线。与皮带输送相比，辊道结构对油污、切屑和包装箱表面更宽容，维护点集中在辊筒转动和支腿支撑上，现场布置也更容易按工位长度拆分。

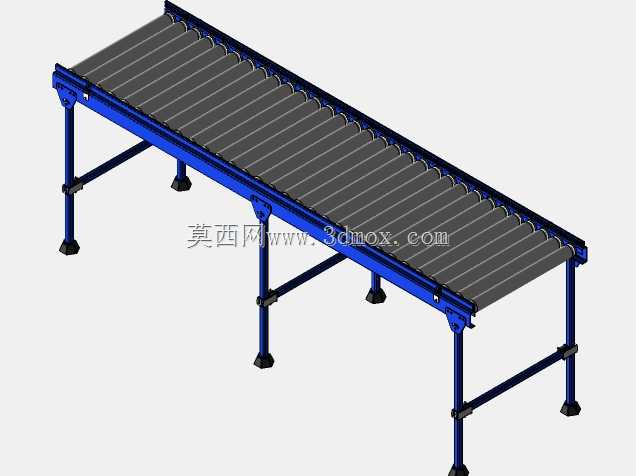

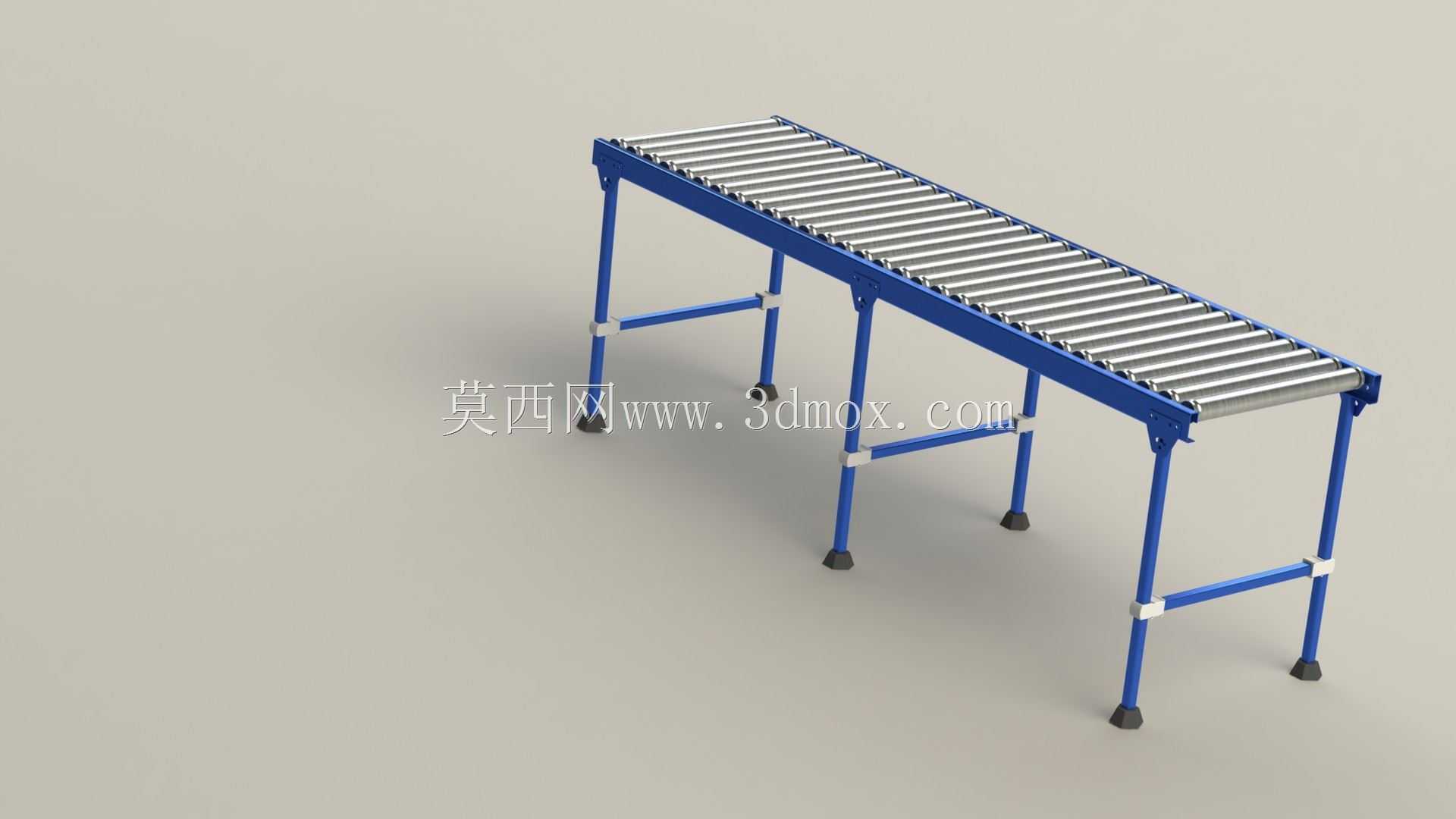

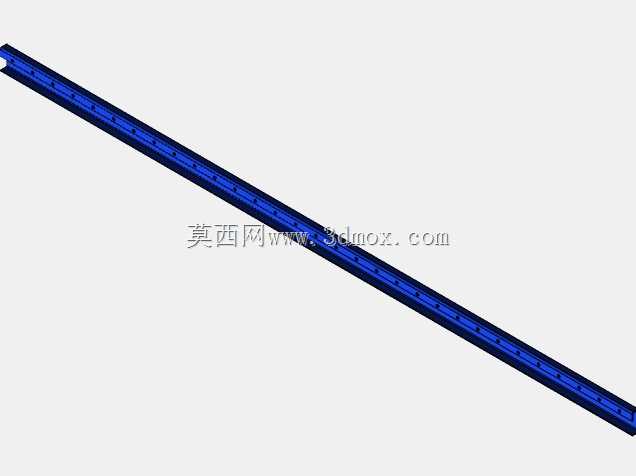

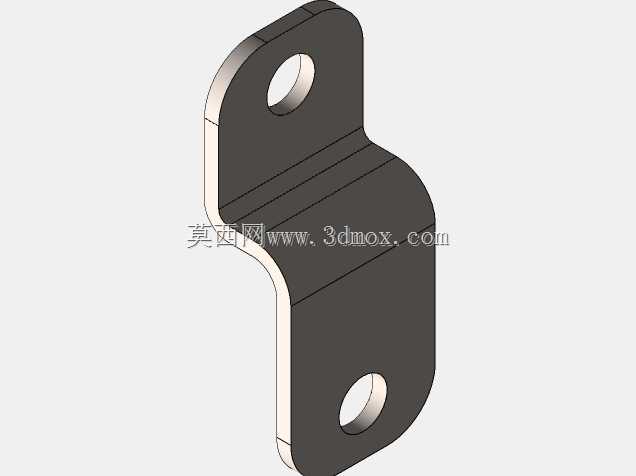

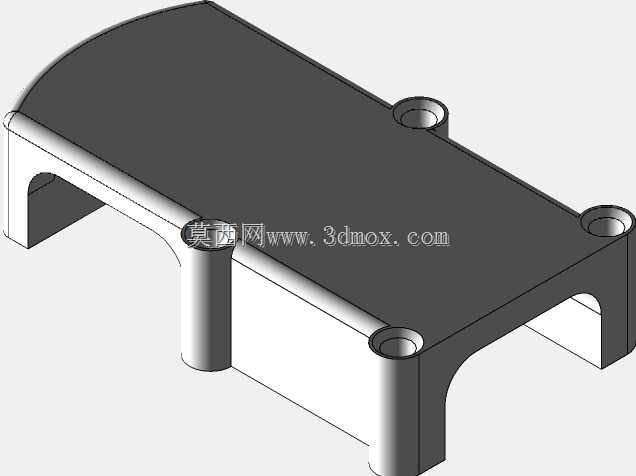

　　从结构组成看，设备主体由两排平行承载梁、多根镀锌辊筒、四组立式支腿、横向连接杆和可调脚杯构成。辊筒沿输送方向等距排列，两端安装在侧梁的定位孔或轴承座内，形成连续承载面。工件在辊面上移动时，接触点由多根辊筒分担，单根辊筒只承受局部载荷，因此对箱体、托盘、工装板等刚性底面较为友好。侧梁采用长条型材形式，既承担辊筒端部支撑，又作为整机纵向骨架，保证长距离布置时的直线度和扭转刚度。

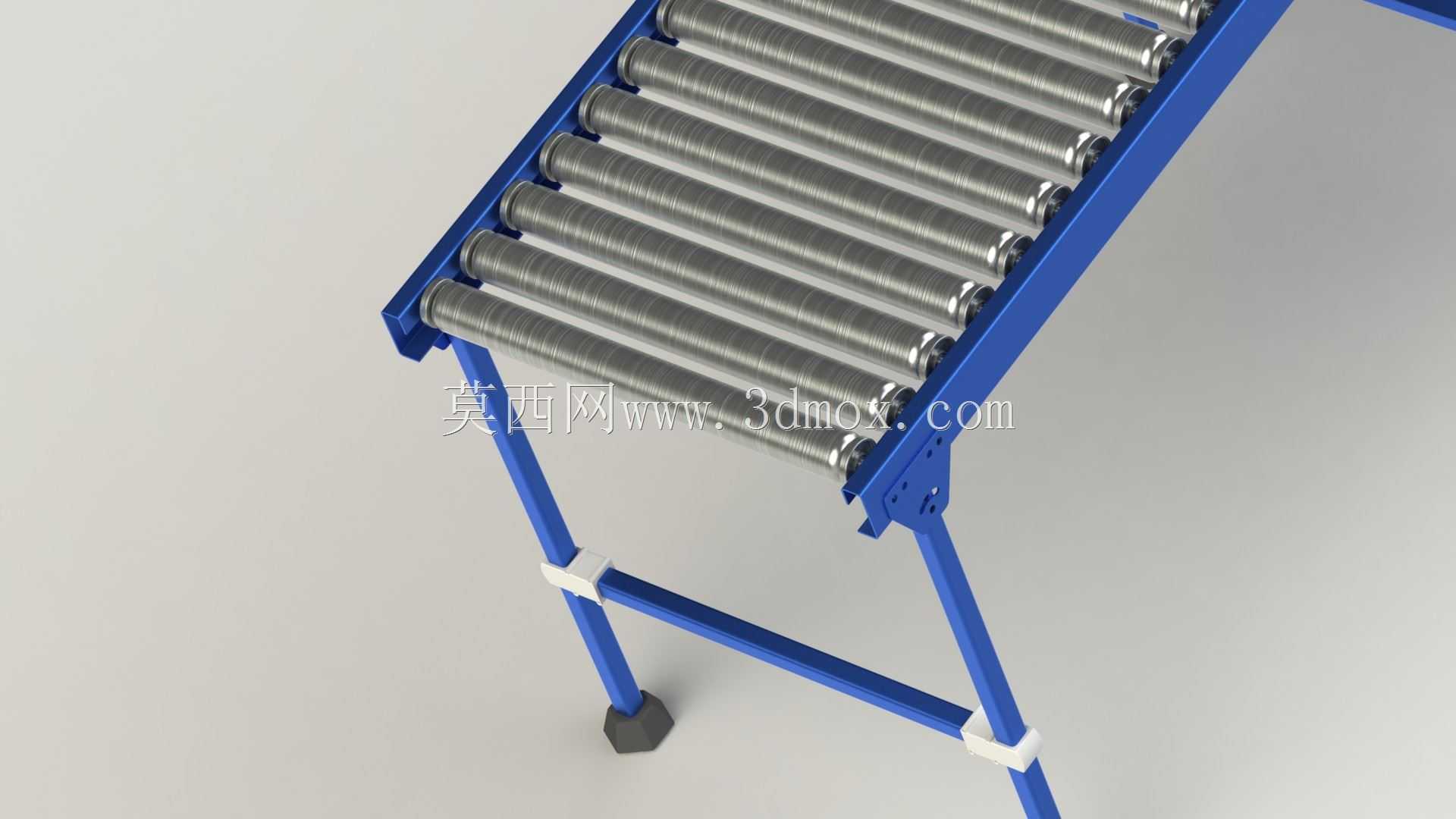

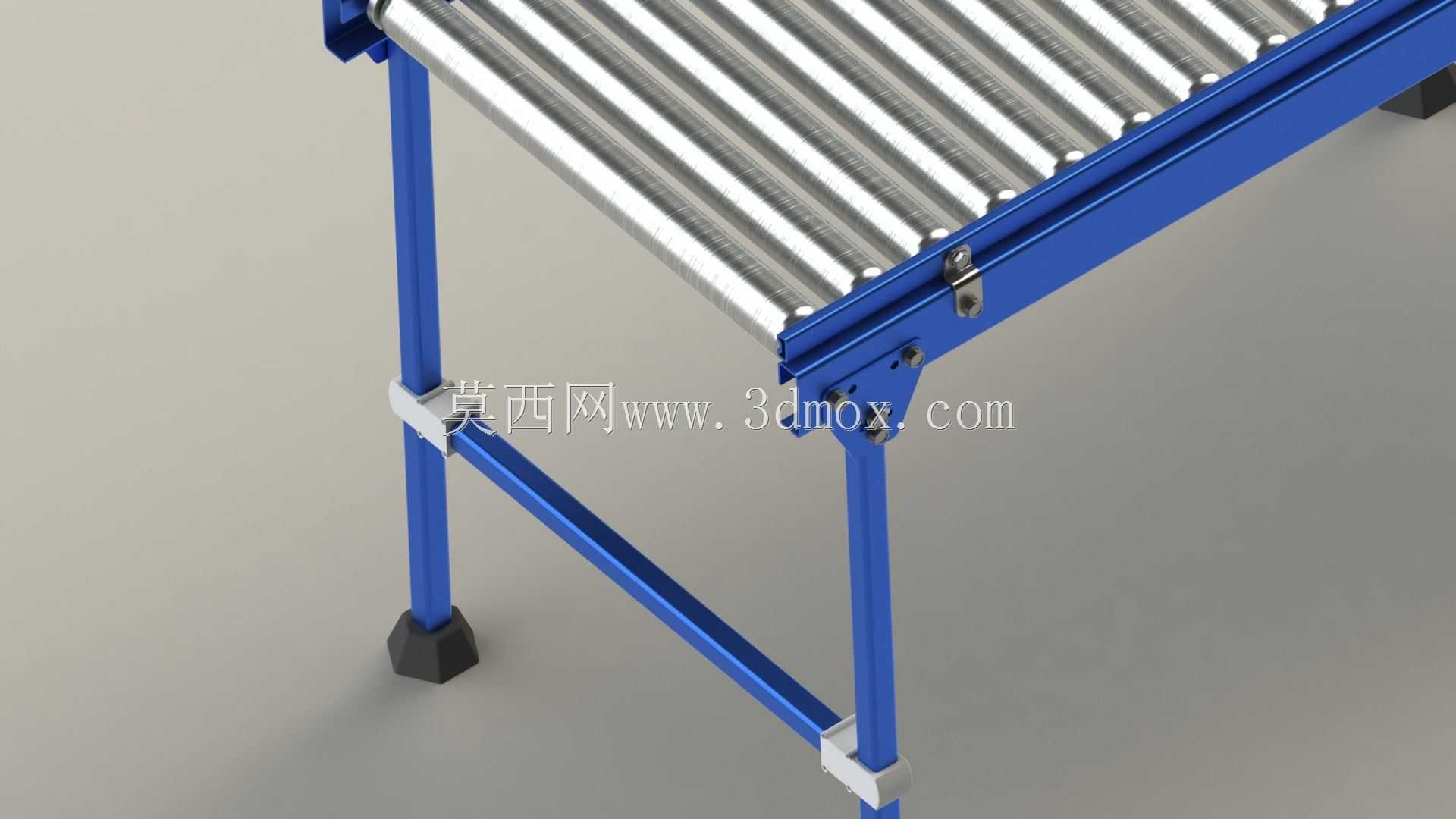

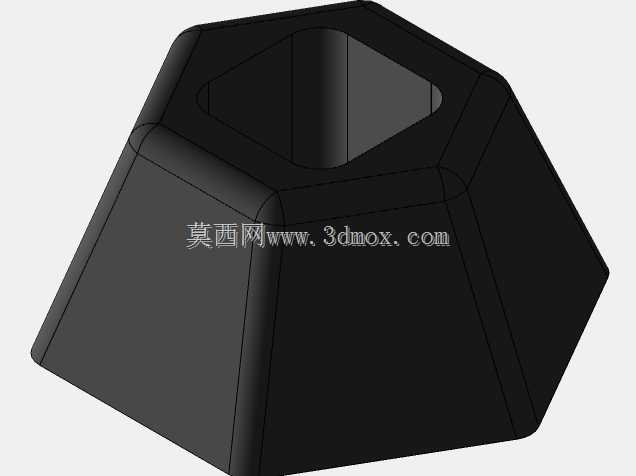

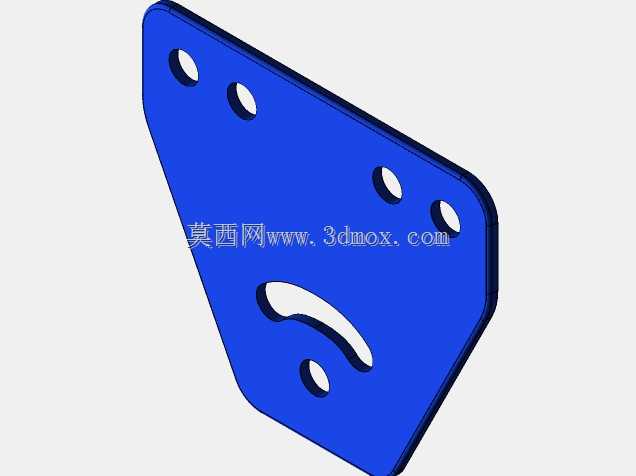

　　支腿设计是这套设备的关键部分。图中支腿为蓝色焊接或型材装配结构，左右成对布置，并通过下层横撑连接，形成门架式支撑。支腿之间的横向连杆不只是简单加固，它能限制两支腿相对开合，降低输送线在受侧向推力时的晃动。靠近端部的支腿承担悬臂段载荷，中间支腿则控制长梁挠度；若现场输送长度增加，可按相同节距追加支架，使每段梁的跨度保持在合理范围内。底部脚杯采用圆盘式支撑面，能够在水泥地面上分散压力，并通过螺纹调节高度，用于补偿地面不平、对接上下游设备高度差或满足人员操作 ergonomic 要求。

　　设计时需要先确定输送面高度、有效宽度和总长。有效宽度应大于工件最大宽度，并保留两侧导向余量；若工件存在偏载或转弯趋势，可在侧梁外侧增加导向栏。辊筒间距应根据工件最小底面尺寸确定，原则上保证工件在任意位置至少同时接触三根辊筒，避免小件卡在辊间或因支撑不足产生倾斜。对于软底纸箱、塑料周转箱，辊筒间距不宜过大；对于金属托盘或刚性工装板，间距可适当放宽以降低成本。支腿间距则与侧梁截面、辊筒载荷和工件总重相关，过长跨度会造成侧梁下挠，进而使辊筒轴线不平行，增加推送阻力。

　　安装边界方面，设备落地前需确认地面承载能力和脚杯调节范围。线体两端应预留人工操作或与其他设备对接的空间，尤其是进料端和出料端，不宜紧贴墙柱。若用于流水线旁，应保证输送面与工作台、打包台或检测台高度一致，减少搬运动作。多段线体拼接时，需要校正相邻侧梁的直线度、辊筒顶面的平面度以及支腿垂直度；接头处辊筒间距不能明显大于内部节距，否则工件通过时会产生跌落感。地面膨胀螺栓固定适用于推力较大或线体较长的场合，轻型移动式场景则可保留脚杯摩擦定位，但需复核侧向稳定性。

　　实际选型中，还要关注工件底面状态。无动力辊道最适合底部平整、刚性较好的物料；若工件底部有突出脚架、软包或不规则结构，就需要增加过渡板、托盘或改用密集辊筒。线体坡度布置时，可利用重力实现轻载自滑，但坡度必须经过试验，过大将导致工件冲击和停位困难，过小则无法稳定移动。水平布置时，人工推送力主要来自辊筒转动阻力和工件惯性，辊筒转动灵活性、轴承防尘以及辊面平行度都会直接影响使用手感。

　　三维建模时，侧梁、支腿、横撑和脚杯可按参数化方式建立，便于后续调整线体长度、宽度和支撑高度。辊筒属于重复件，应采用阵列方式控制间距，并保留端部安装结构，方便工程图中生成孔位和物料明细。可调脚杯的螺纹行程需要单独表达，因为现场安装时常通过它完成最终找平。整体模型不仅用于外观展示，更应服务于结构干涉检查、支腿跨度校核、线体拼接和现场布局确认，使设计人员在投产前就能判断输送面高度、维护空间和与周边设备的衔接关系。
