钢管车架转向行走底盘结构设计

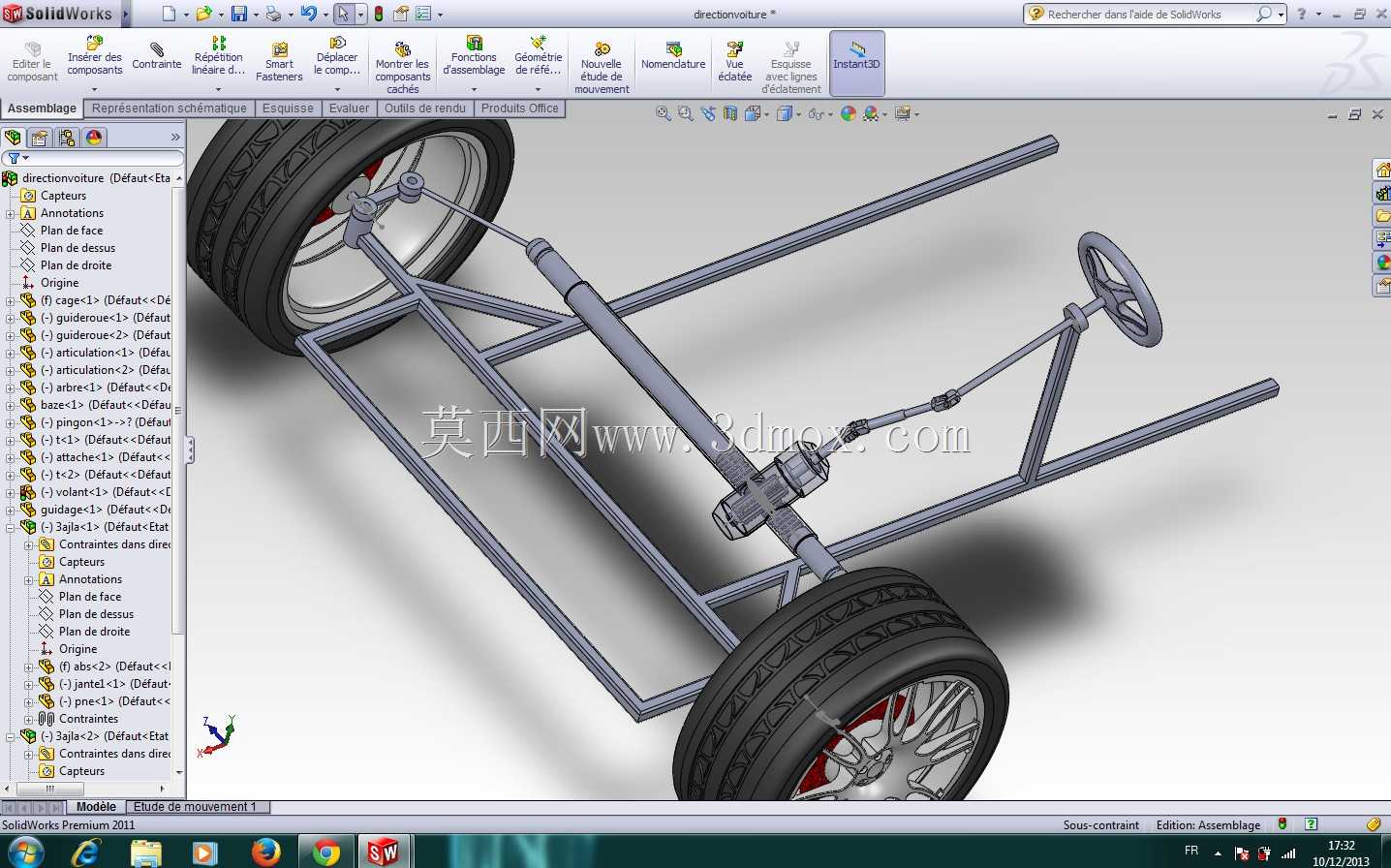

　　这套三维结构围绕轻量化钢管车架展开，核心呈现的是车辆前半段转向与行走部分的布置关系。画面中两根主纵梁向后延伸，前端通过横置钢管焊接形成梯形受力框架，转向器固定在框架中部靠前位置，方向盘经转向柱向下连接齿轮齿条机构，再通过左右分段式转向拉杆带动两侧转向节动作，整套转向传动链路在模型中完整保留，可直接用于校核转向角与拉杆干涉。

　　行走部分采用两只带橡胶胎面的车轮总成，轮毂内部集成制动盘与卡钳安装位，转向节通过上下叉臂与车架铰接，形成双横臂独立悬架结构。叉臂端点的铰接位置、减振器安装支座以及主销倾角都在数模中有明确体现，设计时需要重点关注轮跳过程中轮胎与钢管梁的间隙，同时保证转向拉杆与悬架摆臂的运动轨迹近似匹配，避免急转或压缩行程中出现运动干涉。

　　从实际用途来看，这类底盘结构常见于自制卡丁车、小型实验车、大学生方程式赛车原型以及低速特种作业车的前期方案验证。钢管车架本身不需要复杂冲压模具，通过弯管、切割、焊接即可完成试制，非常适合小批量定制与教学研发场景。建模过程中先以车轮接地点和轮距参数确定两侧硬点，再反向推导悬架摆臂长度、转向器安装高度以及车架横梁位置，能够有效缩短底盘布置的迭代周期。

　　安装边界方面，车架后段预留的开放钢管接口可继续搭接动力总成、座椅支架与 rear 防撞结构；转向柱上方保留方向盘安装法兰，中部转向器壳体设置了螺栓固定座，后期可根据载荷更换不同行程的齿轮齿条组件。悬架铰接点处预留了轴承与衬套安装空间，轮毂单元的螺栓孔位也按照标准车轮安装规范布置，方便后续选用市售轮胎与制动件。

　　结构设计上，梯形钢管框架承担主要弯曲与扭转载荷，横梁与斜撑共同构成稳定三角区，转向器安装位处于两根纵梁之间的加强区域，可减少路面冲击带来的安装变形。转向拉杆采用分段可调结构，两端球头销分别连接转向机摇臂与转向节臂，拆装时可通过螺纹段微调前束值。制动卡钳支架集成在转向节上，随车轮一同偏转，制动管路则沿车架钢管内侧走线，避免与运动部件摩擦。

　　在工程校核环节，可借助该数模直接开展转向阿克曼几何分析、悬架跳动仿真以及车架管梁的壁厚选型。轮胎外径、轮距宽度、方向盘倾角等关键边界均按实车装配关系搭建，设计人员能够在三维环境中模拟最大转向角下轮胎与车架的最小间隙，也能检查减振器压缩到极限时摆臂是否触碰制动盘或拉杆。对于教学与试制场景，这套结构还可作为底盘总装参考，帮助工程师梳理焊接顺序、零部件装配层级以及后期维护时的拆装路径，减少实物阶段反复改孔、补焊支座的问题。
