野马跑车多辐式合金轮毂精细结构

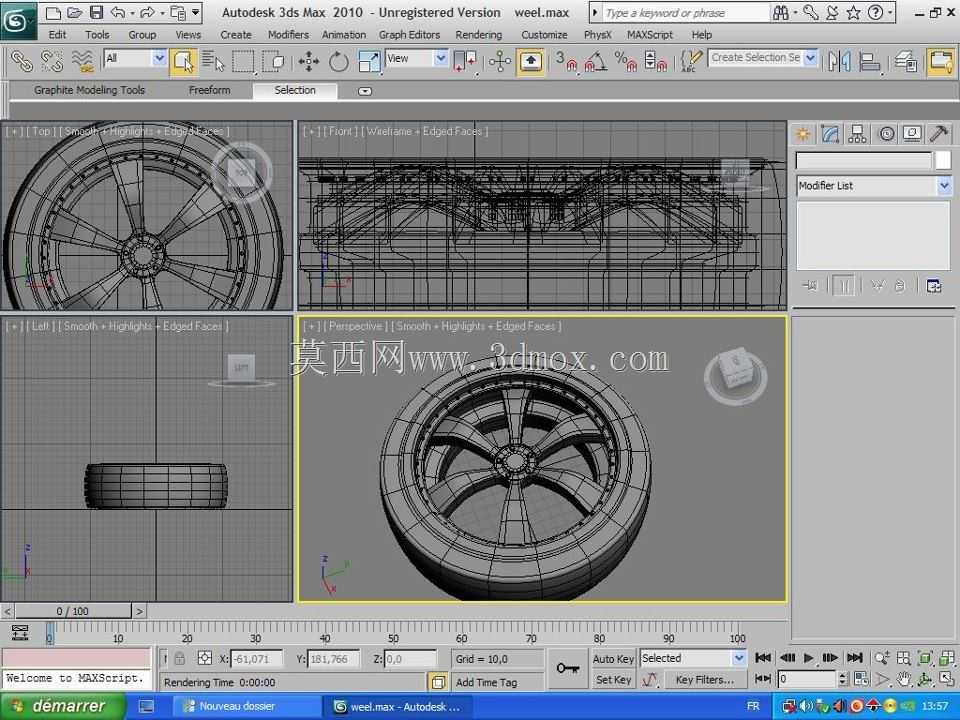

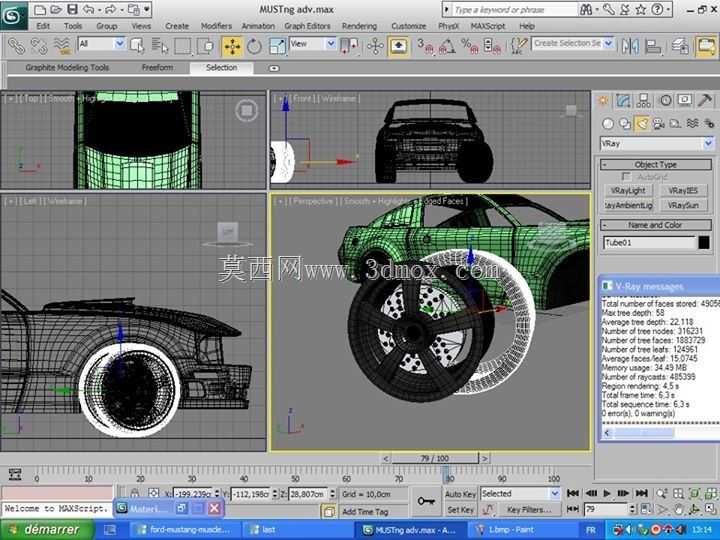

　　这套轮组三维结构围绕美式性能跑车的行走系统展开，建模时把轮毂本体、橡胶轮胎、轮辋卷边、辐条加强筋、中心安装座、螺栓孔位以及胎面花纹分块独立搭建，线框视图里可以清楚看到每一处曲面的分段逻辑，没有用整体贴图去糊弄结构细节。从整车布置角度看，轮组属于底盘行走边界件，外廓直接决定轮拱包络、转向跳动间隙和翼子板开孔尺寸；做总装校核时，先以轮心为基准建立旋转轴线，再把轮胎外径、胎侧宽度、轮辋安装面偏距、中心孔直径和螺栓分布圆逐层约束，后续悬架硬点、制动卡钳避让、转向节连接面都要围绕这套基准复核。轮毂采用五组双辐条造型，辐条从中心座向外缘发散，背面预留减重腔，正面保留足够的拔模斜度和圆角过渡，既兼顾铸造或锻造毛坯的成型工艺，

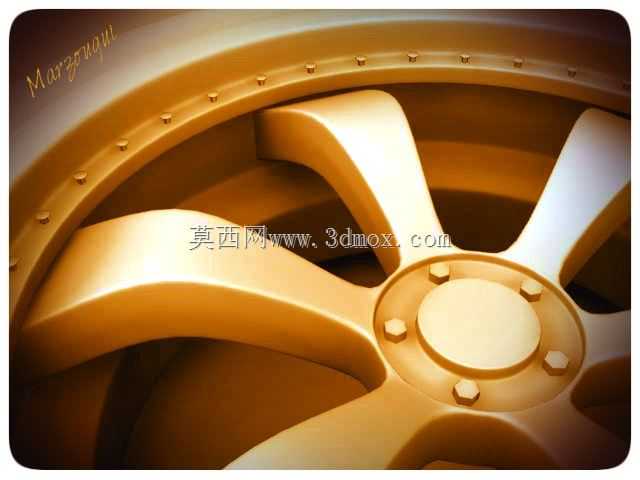

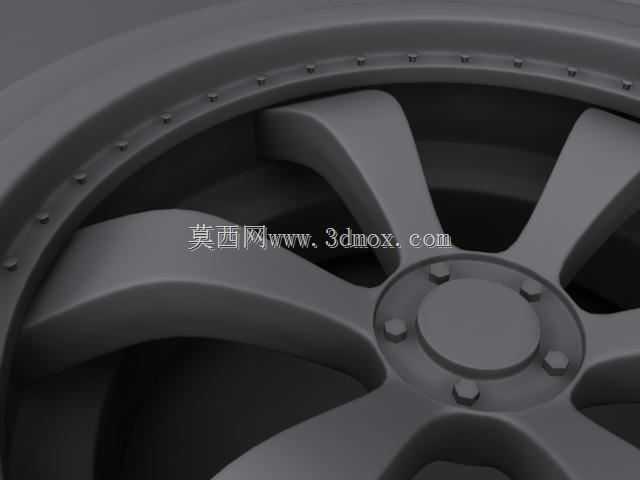

　　也避免应力在辐条根部集中。中心区域设置轮毂盖配合止口，周围均布螺栓过孔，孔位与车轴法兰一一对应；安装面做平贴合面，保证轮组锁紧后端面跳动可控。轮辋部分区分内侧胎圈座、外侧凸缘和中部槽底，槽底用于装胎时让胎圈落入，凸缘则约束轮胎轴向位置，这些结构在换胎、动平衡和实际承载中都不是装饰特征。轮胎部分单独建模出胎面块状花纹、胎侧圆弧和内部胎圈轮廓，胎面花纹沟走向兼顾排水与抓地，胎侧厚度按低压冲击工况保留弹性变形空间。视图中同时给出正视、侧视、透视和线框显示方式，方便结构工程师检查辐条背面是否与卡钳干涉、轮胎最宽点是否擦碰减振器，以及满打转向时胎肩与轮拱内衬的安全距离。在造型评审阶段，轮组辐条光影、

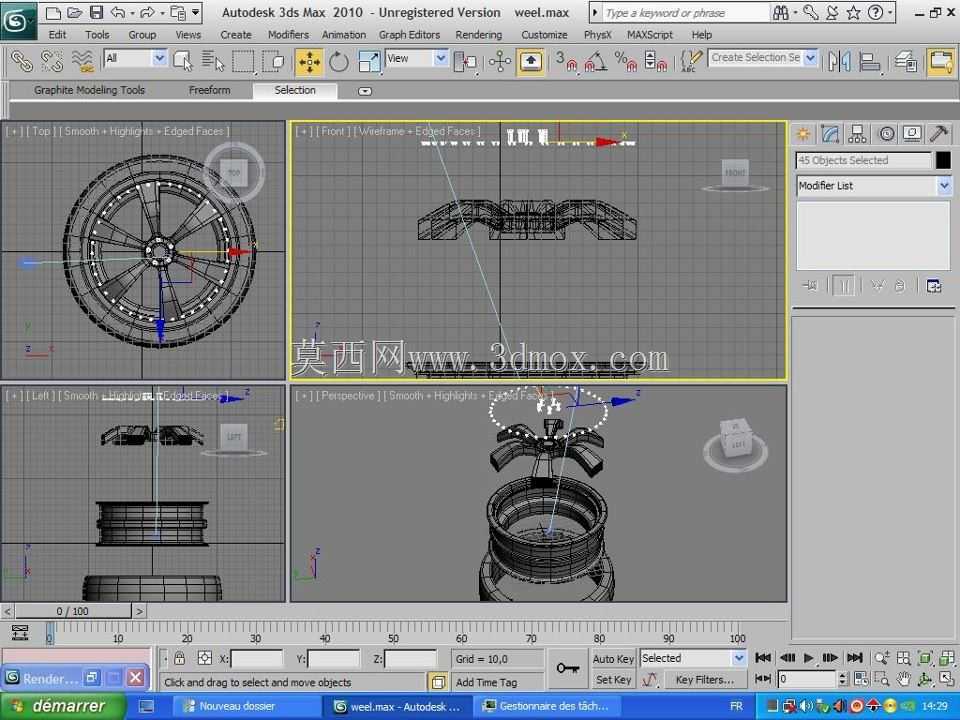

　　胎壁比例和轮心徽标位置会直接影响整车侧面姿态；在工程阶段，则要把外观曲面转换成可制造的壁厚、拔模和加工基准。对于改装场景，还可在此模型基础上调整轮辋宽度、ET偏距和螺栓孔数，快速比对不同规格轮胎塞入同一轮拱后的边界变化。轮胎外径变化会影响车速表标定、悬架几何和转向半径，胎宽增加后还要重新校核轴承载荷与轮眉间隙。建模过程中，轮辐与轮辋交接处采用连续曲面过渡，避免锐角导致铸造充型不良；螺栓孔周边局部加厚，模拟真实轮毂的承载环带。轮胎与轮辋按装配关系贴合，胎圈卡在轮辋凸缘内侧，能够用于爆炸图、装配演示或维修培训。若进入仿真环节，可把轮毂材料设为铝合金，轮胎设为橡胶类超弹性材料，分别考核径向冲击、转弯侧向力和制动扭矩下的变形趋势；

　　辐条开窗形状会影响通风散热，气流穿过轮面后能带走制动盘热量，因此开窗面积和朝向并非单纯造型选择。整个轮组还承担整车视觉识别功能，野马车型强调力量感，粗壮辐条与深凹轮面配合低扁平比轮胎，可传递后驱性能车的稳定姿态；但在结构设计里，所有视觉线条最终都要落回安装边界、载荷路径和制造可行性上。
