钢管式简易赛车转向行走底盘结构

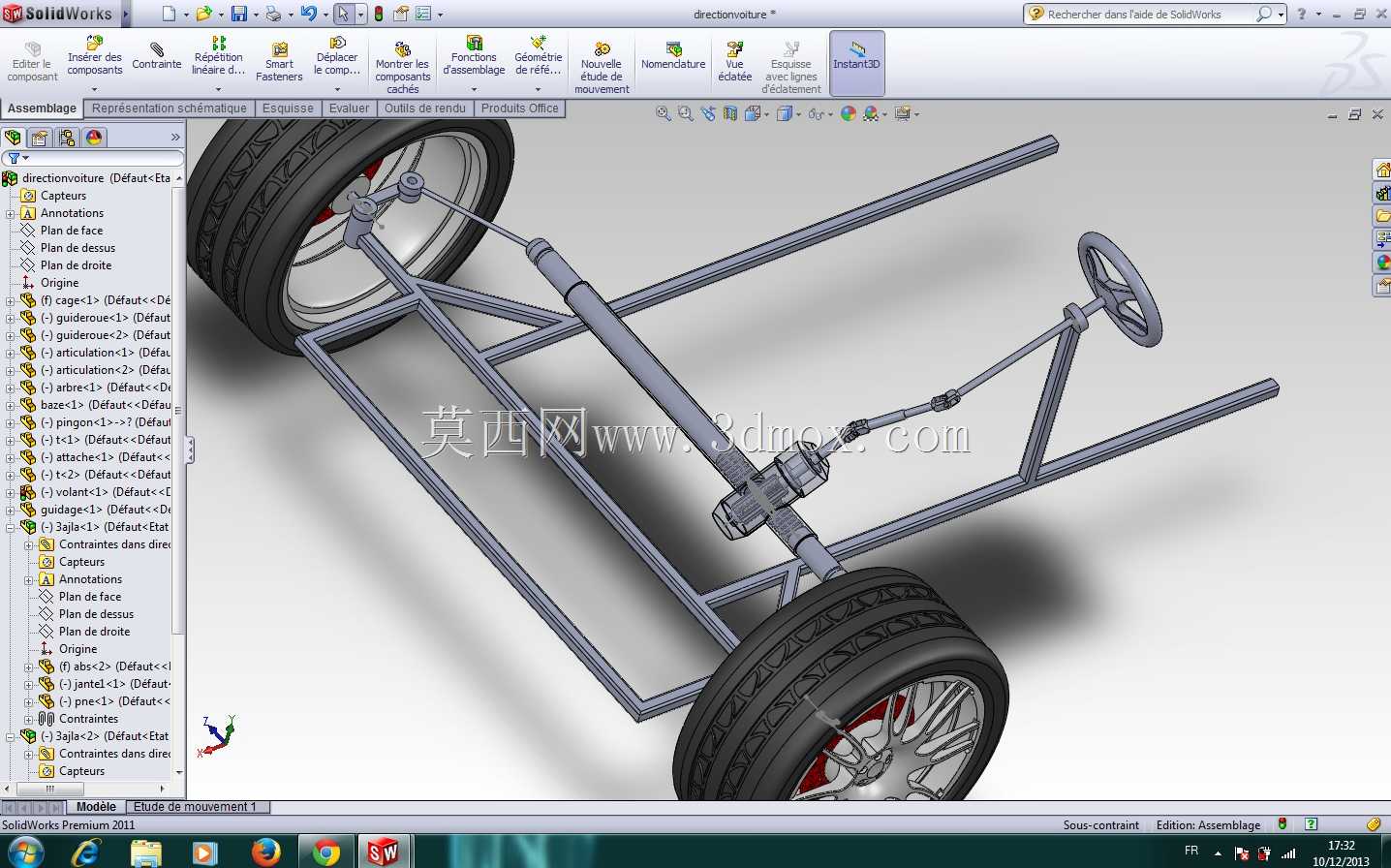

　　这套三维结构围绕轻量化钢管赛车的前部行走与转向系统展开，主体由空间钢管桁架、左右车轮总成、转向盘、转向柱、转向拉杆、转向节及连接支座构成，适合用于小型赛车、教学样车、低速试验车和自制车辆底盘方案的前期结构验证。

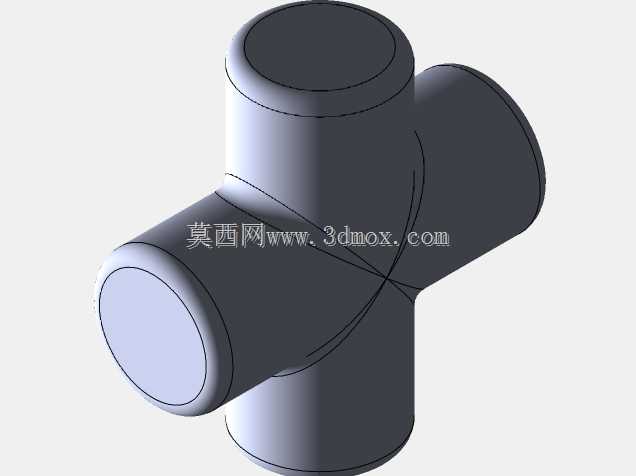

　　从实际用途看，该结构承担车辆前部承载、车轮定位、转向传动和行驶导向等功能。车架采用圆管焊接桁架思路，通过多根杆件形成三角形和空间约束，能够在控制重量的前提下提高抗弯、抗扭能力。杆件之间的交点布置兼顾了轮距、转向器安装位置、驾驶员操作空间以及前轴载荷传递路径。前轮受到的地面冲击经轮胎、轮辋、轮毂、转向节和支撑构件传递至钢管骨架，再向车身后部扩散，因此节点位置和杆件角度直接影响底盘刚度与操控响应。

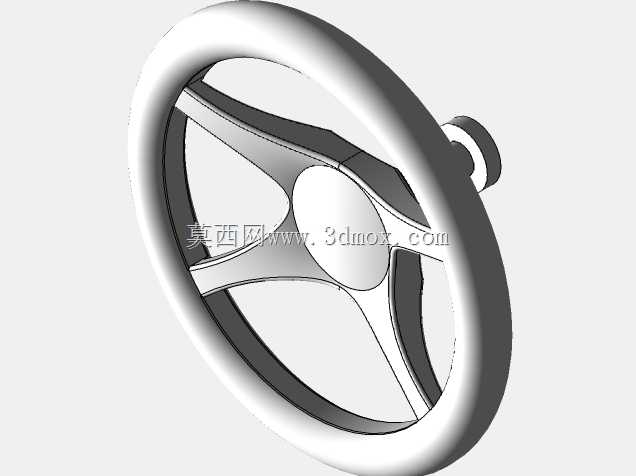

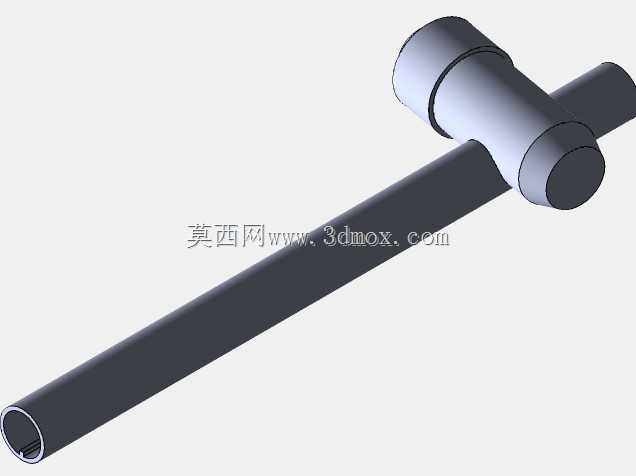

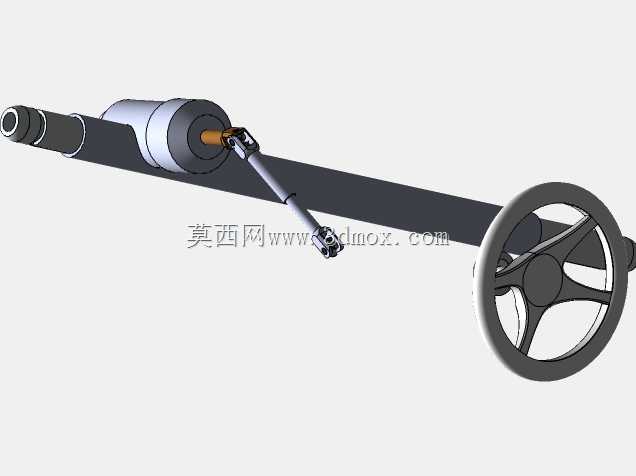

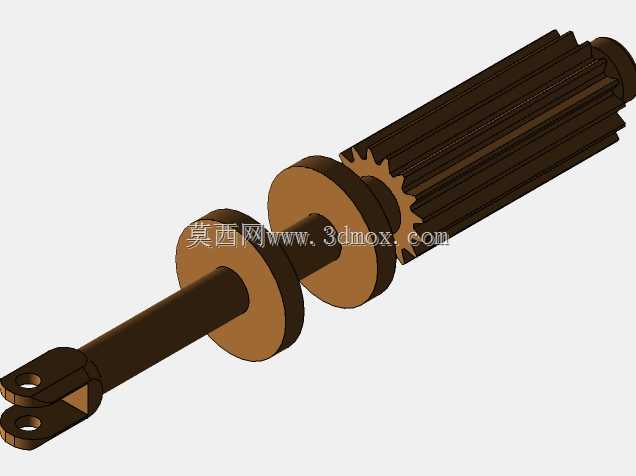

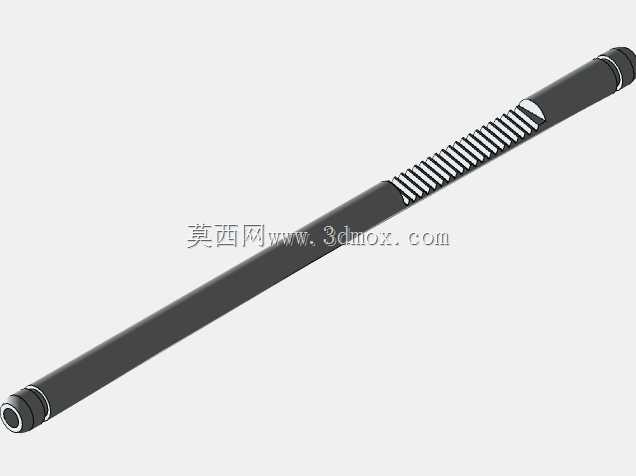

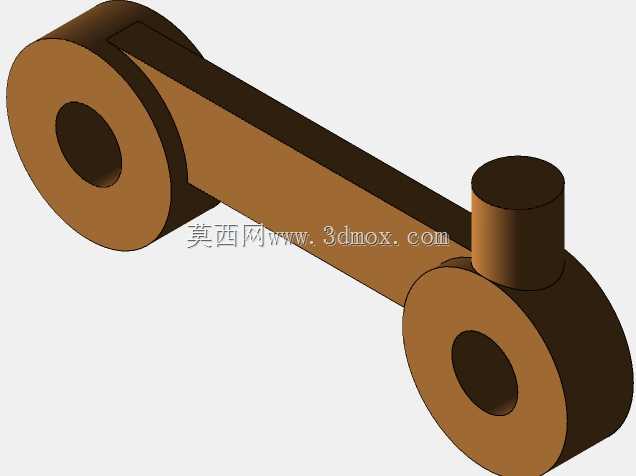

　　转向部分采用方向盘经转向柱传递运动，再通过连杆机构带动两侧车轮偏转的布置。模型中可以看到转向盘位于车架右侧操作区域，转向柱沿斜向布置，下端与中间传动件相连，横拉杆分别连接两侧转向节。设计时需要重点核对转向柱轴线与驾驶员姿态、万向节或连接轴角度、拉杆长度以及转向节臂位置，避免转向过程中出现机构干涉。左右拉杆的空间角度应尽量保持对称，使两轮在转弯时获得接近理论阿克曼几何的转角关系，减少轮胎滑动磨损。

　　车轮总成包含轮胎、轮辋、轮毂和制动盘相关结构，轮胎外径较大，适合呈现整车离地间隙和接近角关系。前轮通过转向节与车架端部连接，安装边界主要受轮距、轮胎宽度、转向最大转角和跳动空间限制。在详细设计阶段，需要围绕轮胎外廓建立包络体，检查车轮在极限转角、悬架压缩和回弹状态下是否与钢管、拉杆、制动部件发生碰撞。若后续增加减振系统，还应在转向节与车架之间预留摇臂、减振器和弹簧的安装空间。

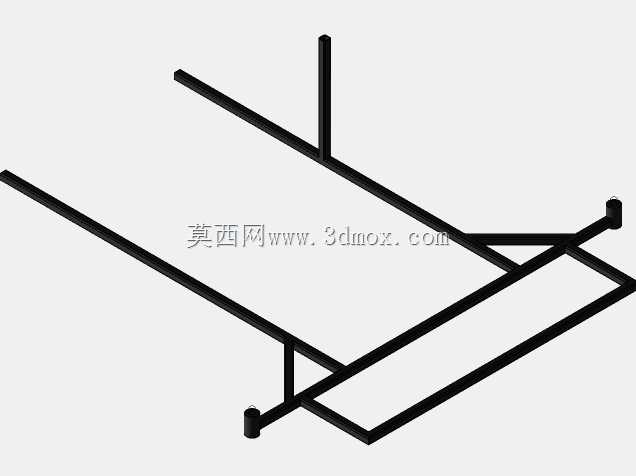

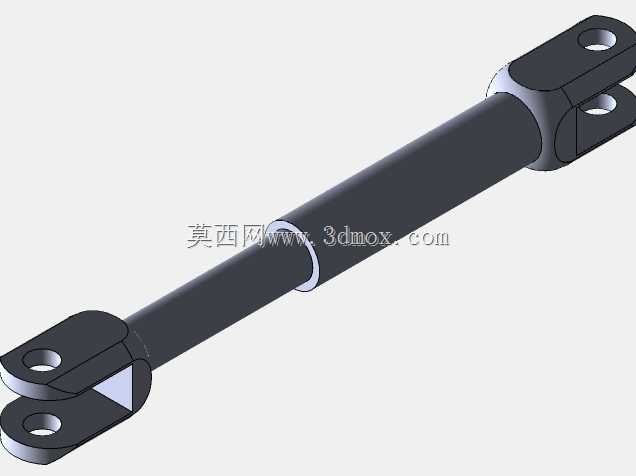

　　建模思路上，钢管骨架以中心线驱动较为合适，先确定前轮中心、方向盘中心、车架主纵梁和横向支撑梁的关键坐标，再沿骨架路径生成圆管实体。这样便于在方案调整时快速修改管长、倾角和节点位置。转向拉杆、转向柱和轮轴等运动件应按照独立子装配组织，保留同轴、铰接和对称约束，方便后续进行运动干涉检查。车轮与转向节之间需明确回转轴线，转向拉杆两端应按球铰或杆端关节轴承的连接方式建立，以反映真实转动自由度。

　　外形尺寸方面，该结构的宽度主要由轮胎外侧轮廓和轮距决定，长度方向从前轮前缘延伸至车架后段开放管端，高度则受轮胎半径、方向盘位置和上部管梁限制。由于当前模型呈现的是前部底盘框架，后部动力、座椅和传动系统尚未完整表达，实际集成时需要把前轴载荷、驾驶员重量和动力模块重量统一纳入重心校核。车架管端预留了后续延伸和拼接空间，可用于连接后悬架、动力总成或载重平台。

　　在工程应用中，这类结构常用于学生方程式赛车原型、简易电动试验平台、卡丁车衍生车型以及底盘教学演示。设计人员可在此基础上补充悬架硬点、制动管路、转向限位块、焊接节点加强片和车身安装座。钢管壁厚、管径和材料选择需结合碰撞安全、疲劳强度和焊接工艺确定；转向传动件则要关注间隙、耐磨性和防松结构。通过三维模型提前确认杆件走向、车轮转角和装配关系，能够显著减少实物制作阶段的返工。
