大尺寸多格冰块托盘结构设计

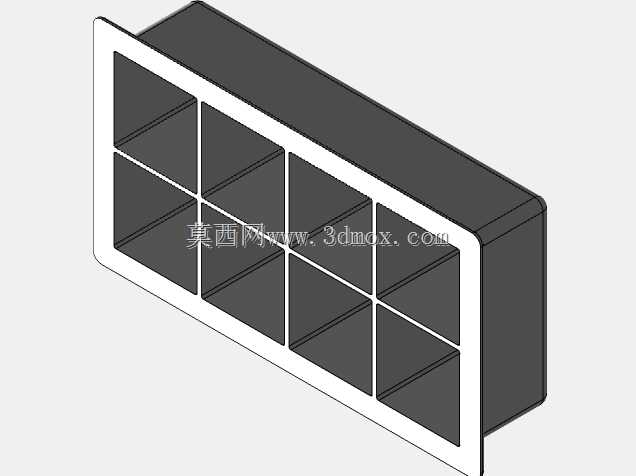

　　这款大尺寸冰块托盘采用规整的矩形盘体布局，整体外形尺寸为9.3×5.1×2.1英寸，盘体内部通过纵横交错的分隔筋划分出两排共八格独立制冰腔，单格腔体为方正的深槽结构，可同时制作八块大体积方块冰，适配冷饮店、酒吧、家庭厨房等需要批量制备大块食用冰的使用场景，大块冰块融化速度慢，能长时间维持饮品低温，不会像小碎冰那样快速稀释酒饮、咖啡或特调饮品的口感。从结构设计角度看，托盘整体采用带圆角的长方体外壳，盘体开口边缘做了一圈加宽加厚的外翻边框，既提升了盘体整体的结构刚性，避免装满水后搬运过程中盘体弯折变形、水体洒漏，也让托盘可以平稳搭放在冰箱冷冻层的搁架上，边框与搁架接触面积更大，放置时不会出现侧翻、滑移的问题。

　　盘体内部的分隔筋与底部承托板、外侧侧壁采用一体化成型思路，所有筋板交接位置都做了圆弧过渡处理，没有尖锐的内角死角，一方面能降低注塑生产时的应力集中风险，减少制品冷却过程中出现翘曲、开裂的概率，另一方面圆弧内壁在冰块冻结成型后，能减少冰体与槽壁的咬合附着力，用户只需轻微扭动盘体，就能顺利将冰块脱出，不需要硬撬或者用流水长时间冲淋盘体背面。八格腔体采用4列2排的对称排布方式，相邻腔体之间的分隔筋厚度均匀，既保证每块冰的成型空间相互独立，注水后不会出现水体串格、冰块冻结后连为一体的问题，也让盘体内部的材料分布均匀，冷却收缩时各部位形变量一致，成品托盘的平面度更容易控制。托盘的侧壁高度与单块冰块的设计厚度匹配，槽体深度充足，

　　注水后预留了合理的膨胀余量——水在冻结成冰的过程中体积会膨胀约9%，设计时槽口顶部没有齐平装满水的刻度限位，预留的空隙可以容纳冰体膨胀的体积，避免冻结过程中冰水溢出盘体、在冰箱内结成多余冰碴。盘体的所有外轮廓棱角都做了小圆角处理，没有锋利的锐边，日常取放、清洗过程中不会划伤使用者手部，外壁光滑无多余凸起，堆叠收纳时多个同规格托盘可以对齐叠放，不会出现卡位干涉，能有效节省冷冻柜的存储空间。从使用流程来看，使用者向每个格槽内注入饮用水至合适液位后，端持托盘两侧的加宽边框将其水平放入冷冻环境，待水完全冻结后，取出托盘放置室温下短暂回温，或者轻按盘体底部各个格槽的对应位置，冰块即可与槽壁分离，从开口侧倒出。八块大冰格的容量设计，

　　既满足小型聚会单次的用冰需求，也不需要像小冰格托盘那样频繁注水、反复取冰，操作效率更高。建模过程中对盘体的壁厚做了等厚处理，外侧壁、底面板、内部分隔筋的壁厚保持一致，符合注塑成型的工艺要求，避免出现壁厚差异过大导致的缩痕、内部气孔等成型缺陷；格槽底部的微斜度设计也兼顾了脱模需求，槽口尺寸略大于槽底尺寸，出模方向无倒扣结构，模具结构可以采用简单的两板模结构，不需要复杂的抽芯机构，量产时模具成本更低、成型周期更短。托盘整体无额外附属零件，为单一整体式构件，不存在装配间隙、零件脱落的风险，日常使用后可以直接整体冲洗，格槽内的圆角过渡面不会残留清洁死角，食品接触场景下的清洗维护十分便捷。盘体的长宽高比例经过协调，9.3英寸的长度可以适配绝大多数家用冰箱冷冻抽屉的内部宽度，5.1英寸的进深不会占用过多冷冻层前后空间，2.1英寸的整体高度既保证了冰块的厚度足够，也不会因为盘体过高影响冷冻层内其他物品的摆放，安装放置的边界兼容性强，不需要针对特定冰箱结构做额外调整。
