通讯设备卡扣式塑料紧固螺钉结构

　　这类带连续环形肋条的塑料紧固螺钉，主要面向消费电子、通讯终端及小型塑胶壳体的内部装配场景，常见于手机周边配件、网络接口模块、手持通讯设备外壳、塑料面板与内部支架的连接位。和常规金属机牙螺钉不同，它并不依靠高精度金属螺纹承受大载荷，而是利用塑胶材料自身的弹性变形，在压入预制孔或对应卡槽后，由杆部一圈圈独立的环形凸肋形成多级止退结构，既可以旋入也可以直接压装，在薄壁塑料件、ABS或PC壳体上能避免金属螺钉攻丝造成的柱位开裂、滑牙和应力发白问题。

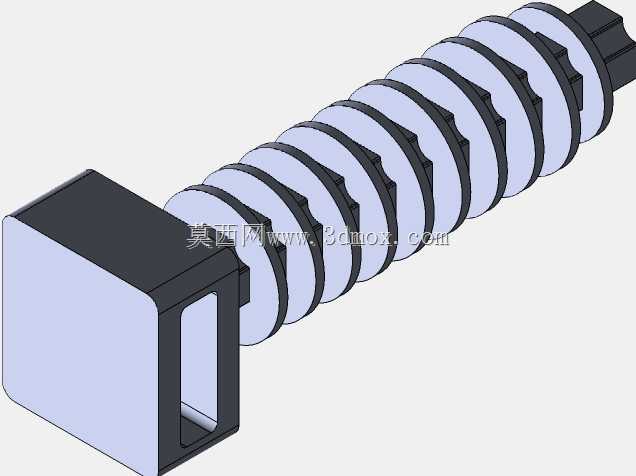

　　从结构上看，零件一端为近似方形的宽大头部，头部侧面开设长条形镂空窗口，并非单纯为了减重。该窗口在实际装配中有两个作用：一是让批头或手工卡装工具能够侧向避让，狭小壳体内部无法垂直下刀时，仍可从侧面借助工具推压到位；二是头部成型时减少厚壁胶位，控制注塑冷却过程中的缩痕，让外表面保持平整，避免方形头部装配后与外壳接触面出现翘曲。头部端面尺寸明显大于杆部，装配后可直接压贴在被固定件表面，不需要额外垫圈，宽大承压面能够把锁紧力分散到较薄的塑胶面板上，降低局部压陷风险。

　　杆部采用多道等距圆盘状肋片，而不是连续螺旋牙型，这种设计更适合快装式塑料连接。每一道肋片的外缘直径略大于安装孔，压入时肋片受孔壁挤压产生微量弹性收缩，通过后又迅速回弹，形成类似倒钩的止退效果；多道肋片依次参与咬合，即使其中一两道因孔位公差偏大接触不足，后续肋片仍能提供保持力。肋片之间留有明显环槽，装配时孔壁微小毛刺、粉尘或少量润滑脱模残留可以进入槽内，不会完全卡在配合面之间，降低插入阻力。对于需要反复拆装的通讯外壳，这种结构比一次性超声铆接更便于售后检修，也比普通自攻螺钉减少了对塑料螺柱的切削破坏。

　　末端设置较小的方形导向端头，端头外形与杆部肋片形成台阶差。压装时，小端头先进入预制孔，起到自动找正作用，即使工人手工装配存在轻微偏斜，也能通过端头倒角和台阶面把零件引导到孔轴线上，避免肋片单边啃伤孔口。若用于自动化装配，该端头还可作为振动盘送料和吸嘴定位的参考特征，方便机构区分头部与尾端，减少翻面卡料。

　　设计这类零件时，首先要约束的是头部外轮廓与周边壳体间隙。方形头部虽然能提供较大承压面，但在通讯产品内部，靠近天线、排线、麦克风开孔和屏蔽罩的位置必须预留侧向安全距离，尤其头部镂空窗口不能正对柔性排线走向，防止装配震动时排线磨损。杆部长度需要根据被叠层零件总厚度确定：有效肋片区应覆盖连接孔的主要咬合深度，但不能让末端过长顶到对面壳壁；在薄壁设备中，末端伸出量通常控制在很小范围内，避免占用电池仓或主板器件空间。

　　安装孔设计也不能直接套用金属螺钉孔径。塑胶压入肋片需要孔壁提供适度回弹力，孔径过小会导致插入力陡增，装配时出现壳体发白、肋片剪断；孔径过大则止退力不足，跌落试验中容易松脱。实际结构校核中，要结合材料韧性、孔位壁厚、拔模斜度和肋片过盈量综合判断，孔周还应保证连续补强壁厚，避免在靠近缺口、螺丝柱熔接线位置布置该紧固件。对于需要绝缘隔离的通讯模块，塑料本体可同时承担紧固件与绝缘件作用，减少金属螺钉靠近射频区域带来的干扰风险。

　　建模时应重点还原头部镂空处的壁厚过渡、每道环形肋片的根部圆角以及尾端导向轮廓。肋片根部若做成尖锐直角，注塑填充和装配受力时都容易产生应力集中，长期振动后可能出现裂纹；头部与杆部交接处也需要平缓过渡，因为锁紧时该位置承受头部承压和杆部拉拔的复合应力。整体结构没有复杂侧抽特征，适合注塑成型，但环形肋片密集，脱模方向必须沿螺钉轴线布置，模具顶出时要保证各肋片受力均衡，防止塑料件顶白或变形。

　　在整机使用中，这种螺钉承担的是轻载荷、快装配、耐反复检修的连接任务，并不适合金属支架间的高强度夹紧。它的价值在于把螺纹连接、绝缘隔离、防松止退和塑料件友好装配整合在一个小型零件上，使通讯产品外壳在自动化产线压装、人工维修和跌落振动场景下都能获得稳定而低成本的连接效果。
