手持风筒式塑料连接弯头壳体结构

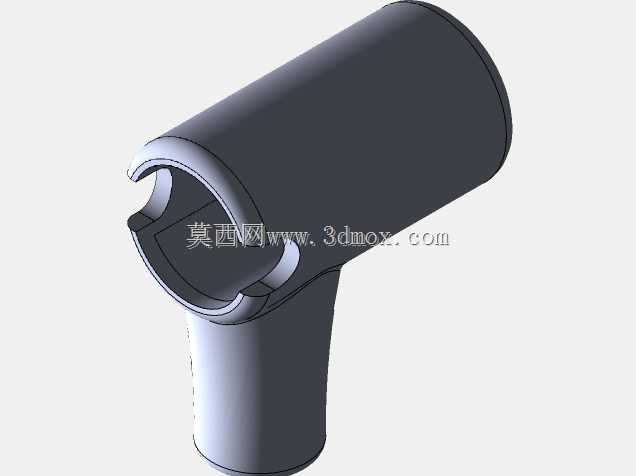

　　该结构件呈现为典型的手持风筒类塑料外壳弯头形态，主体由横向圆筒段与下侧竖向握持柄段相交贯通构成，整体采用一体化曲面过渡设计，没有外露的拼接棱边，适合通过注塑工艺一次成型后再配合内部卡扣或超声焊接完成上下壳装配。横向圆筒的前端开口处设置有环形限位台阶与侧向缺口，该缺口并非随意开设，而是为内部风叶组件、开关拨杆或者线缆引出结构预留运动与避让空间，筒体内壁可见沿周向分布的多条轴向加强筋，既能够在壁厚保持均匀的前提下提升圆筒段的抗径向挤压刚度，也可以作为内部机芯组件的轴向定位导轨，限制装入的电机、风道零件发生周向转动。横向圆筒与竖向手柄的相交区域采用大圆角顺滑过渡，这个区域是手持使用过程中应力集中最明显的位置，建模时特意加大了过渡圆角半径，

　　避免注塑冷却过程中在转角处产生缩痕，同时也能降低用户长期握持时的硌手感。竖向手柄段采用略带锥度的柱面造型，从衔接处向末端略微收窄，符合人手握持时的自然弧度，手柄内腔预留有电池仓或者走线通道的空间，内壁同样可以根据后续装配需求追加螺丝柱、卡扣槽等结构。从安装边界来看，横向圆筒的外径决定了前端配套风嘴、防护网罩的配合尺寸，开口处的环形台阶深度需要和前端盖的插入长度匹配，侧向缺口的宽度与位置要和拨杆零件的运动行程完全对应，装配时不能出现运动干涉；竖向手柄的末端开口尺寸则对应底盖或者充电接口组件的安装边界，手柄外壁的曲面弧度要保证用户握持时手指可以自然贴合，不会出现局部应力压手的问题。这类弯头壳体常见于便携式手持吹风设备、

　　小型通讯终端的手持外接组件以及桌面小型送风装置的外部防护结构，在实际使用场景中，外壳需要承担握持受力、内部机芯防护、外观装饰三重作用：一方面要隔绝内部转动部件与人体的直接接触，满足安全防护要求，另一方面要通过合理的曲面造型平衡设备重心，让横向筒段的重量落在手柄握持区域的正上方，长时间手持使用不易产生疲劳感。建模过程中首先搭建两段正交圆柱的基础骨架，确定横向风道的中心轴线与手柄握持轴线的相交位置，这个相交点的高度直接决定整机的重心分布，需要反复调整避免头重脚轻；之后在两圆柱相交区域做融合曲面处理，保证外表面G2连续，没有突兀的折角；再在前端口位置切割出配合缺口，向内抽壳生成均匀壁厚，壳体壁厚通常控制在1.8至2.5毫米之间，

　　兼顾注塑流动性与结构强度；最后在内壁对应位置添加加强筋与定位柱，加强筋的厚度要小于主壁厚的0.6倍，防止筋位对应的外表面产生缩印。结构设计时还需要考虑装配工艺：前后开口的配合面都要预留合理的拔模斜度，沿模具开模方向的所有侧壁都要避免倒扣，侧向缺口如果无法沿主开模方向脱模，可以采用滑块抽芯结构完成成型，内壁的螺丝柱位置要对应外壁的非外观面，避免螺丝锁紧后在外观面留下印痕。整机完成装配后，外壳的所有外边缘都做了小圆角钝化处理，既提升握持触感，也能避免塑料件锐边在跌落测试中出现应力开裂。该结构把风道走向、握持人机、注塑工艺、装配定位几个维度的需求整合在同一个曲面壳体上，没有多余的复杂特征，在满足功能的前提下尽可能简化了模具结构，适合小批量手持通讯配套送风类产品的开发使用。
