绞肉机多孔出肉孔板金属配件

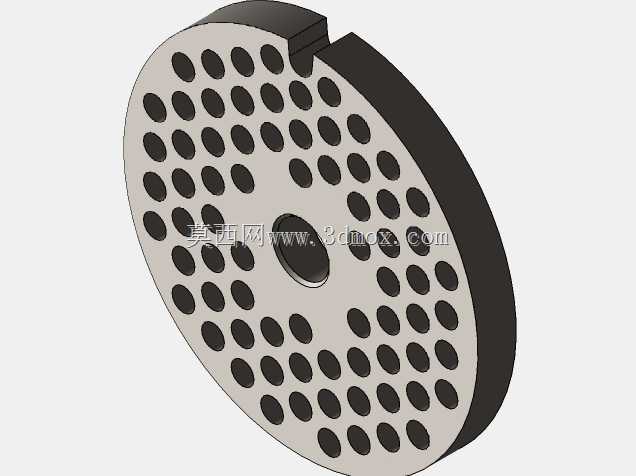

　　该零件为绞肉机前端出肉端使用的多孔金属孔板，整体呈圆盘状，是绞肉工序中决定肉料出料形态与颗粒粗细的关键功能件。圆盘中心设置贯通轴孔，用于与绞肉机螺旋输送轴端部配合定位，保证孔板在机壳内同轴安装；盘体边缘设有一处定位缺口，装配时卡入绞肉头壳体的定位凸台，防止孔板在螺旋推料和肉料挤压过程中发生周向转动。盘面按环形阵列规律分布大量圆形通孔，肉料在螺旋绞龙推送下经过刀片切削后，从这些孔道被强制挤出，孔的直径直接对应成品肉馅的颗粒规格，不同孔径孔板可实现粗绞、中绞、细绞等不同加工效果。

　　从实际使用场景看，这类孔板广泛配套于商用台式绞肉机、小型食品加工绞切设备以及家用电动绞肉组件，工作时直接承受肉料的持续挤压、刀片贴合面的摩擦以及带骨碎料、筋膜的冲击，因此结构设计上盘体保留足够厚度，盘面平整，出面孔口边缘做规整处理，保证切刀能够紧贴孔板端面完成剪切，避免肉料在刀板间隙处反复挤压形成糊料。环形布孔方案在有限圆盘面积内尽可能扩大通流面积，减少送料阻力，同时孔位避开中心轴孔与外缘定位区域，保证各孔出料均匀，降低局部堵塞概率。

　　建模过程中先以回转方式构建圆盘基体，确定中心轴孔直径、盘体外径与整体厚度，再在盘缘切削定位缺口；随后按多圈环形阵列布置出料孔，各圈孔数随半径增大合理递增，孔间保留均匀的实体筋宽，既保证通流能力，又维持盘体整体强度，防止长期受压后盘面变形。模型还需关注孔道与盘面的垂直关系、刀片贴合端面的平面度以及轴孔与外圆的同轴度，这些几何特征直接影响装配后切刀贴合效果和出料稳定性。安装边界方面，盘体外圆与绞肉头内腔形成小间隙配合，定位缺口承担周向防转，中心轴孔容纳绞龙轴端定位结构，外侧由锁紧螺母或压紧端盖轴向固定，使孔板、切刀、螺旋绞龙三者保持正确的工作位置。设计时还要兼顾清洗与拆装需求，盘体轮廓简洁，无多余死角，符合食品加工部件频繁拆卸清理的使用要求。
