圆形六孔带线插排结构设计

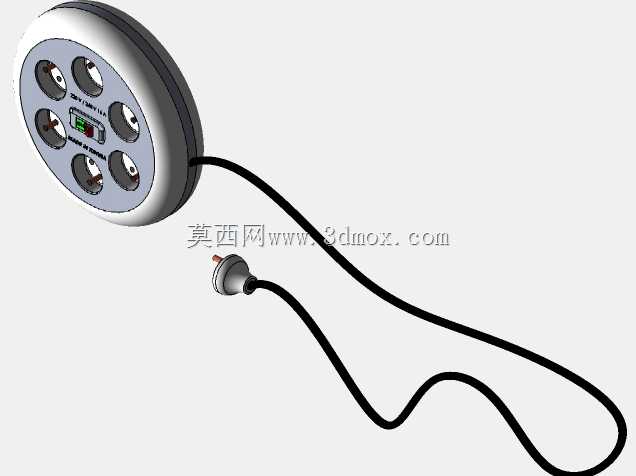

　　这款圆形多插孔供电转接件的结构设计，完全围绕桌面工位、小型设备操作台的取电痛点展开，日常车间里的小型检测台、实验室临时测试工位、桌面3D打印配套工位，经常会遇到多个小型用电设备插头排布拥挤、普通长条形插排占位过大、相邻插头互相干涉的问题，常规矩形插排沿直线排布插孔，当插头体积偏大、自带电源适配器时，很容易出现一个插头占掉两个插孔位的情况，圆形盘面的布局思路刚好打破直线排布的空间限制，六个插孔沿圆盘周向均匀环形分布，每个插孔的插拔操作空间都沿圆盘径向向外预留，相邻插孔之间的周向间距完全均等，哪怕插入体积偏大的电源适配器，也不会出现相邻插孔被遮挡无法使用的情况。

　　从实际使用场景来看，这类带引出电源线的圆形插排，既可以平放在操作台面的中心位置，给围绕台面排布的多台小型手持工具、测试仪表、小型数码设备同时供电，也可以通过盘面预留的固定孔位挂装在工位侧方的墙板、设备机架立面，圆盘的薄型轮廓不会突出安装面过多，不会像长条形插排那样横向伸出过长阻碍工位操作动线。引出的柔性电源线从圆盘侧方切线方向引出，出线位置做了圆弧过渡的应力释放结构，避免线材反复弯折出现根部断线，线材末端配套的插头结构和常规墙面插座匹配，整段线材的走线弧度在建模时完全按照柔性线缆的自然弯曲形态拟合，没有生硬的直角转折，还原实际装配后线材自然垂落、沿工位边缘走线的状态。

　　盘面的结构分层非常清晰，最外层是环形的绝缘外包边框，采用圆角过渡的厚边设计，既可以提升圆盘整体的抗摔抗冲击性能，日常工位上工件、工具意外磕碰盘面时，软质包边也能缓冲冲击力，避免内部导电构件移位；中间的插孔面板采用浅灰色绝缘面板，六个插孔位沿圆周均匀布置，每个插孔的防护门结构、铜件安装槽位都在面板背面预留了对应的安装卡位，面板中心区域预留了开关、指示灯的安装窗口，窗口周边的定位柱、卡扣结构全部按照实际装配间隙建模，不需要后续二次改孔就能直接匹配通用的船型开关、电源指示灯组件。

　　安装边界方面，圆盘整体的轴向厚度控制在薄型化尺寸，平放时盘面距离台面的高度很低，不会因为台面放置插排导致周边线材被垫高剐蹭；盘面背部预留了挂装卡槽、螺丝固定孔两种安装结构，既可以卡在工位标配的挂条上快速拆装，也可以用自攻螺丝直接固定在木板、钣金机架面上，固定孔的位置做了沉台设计，螺丝锁紧后头部不会突出盘面背部，平放在台面时不会出现硌台、晃动的问题。六个插孔的环形排布逻辑，在设计时特意核算了每个插孔中心到圆盘中心的距离，保证任意两个相邻插头的外壳之间都留有足够的手指插拔空间，不需要歪拔斜插就能顺利取出插头，相比同插孔数量的长条形插排，圆形布局的整体投影占地面积更小，在狭小的测试台、桌面转角区域都能布置，不会和台面上的工件、工具摆放区域争抢空间。

　　内部结构的建模逻辑也完全贴合量产装配的工艺要求，面板和底壳之间采用卡扣加螺丝的双重固定方式，周边的卡扣沿圆盘周向均匀分布，合模后扣合紧密，不会出现壳体翘边，内部的铜条安装槽、线材压线板、接地构件的安装位都按照安规要求的爬电距离预留间隙，带电部件之间的隔离筋位高度、厚度都符合低压供电配件的结构设计规范，引出线的入口位置设置了压线卡扣，线材受外力拉扯时外力不会直接传导到内部接线端子，避免接线松脱断电。
