竖装多联格栅式通风过滤面板结构

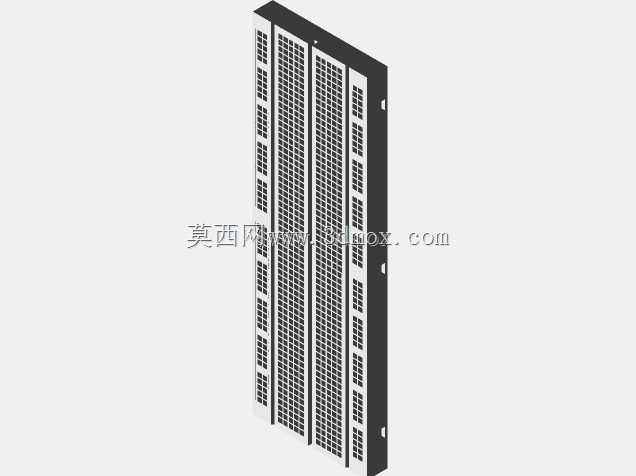

　　这套竖长型多联格栅面板主要面向机柜进风、设备舱通风过滤和墙面百叶安装场景，常见于通信柜、电气控制柜、工业机箱以及需要侧向进排风的成套装置。整体采用窄高板式布局，三块格栅单元并列布置在同一安装面上，外侧由连续边框约束，形成规整的矩形通风区域。面板背后可配合滤棉、防尘网或阻尘海绵使用，使外部空气在进入设备内部前先经过密集格栅和过滤层，既降低大颗粒杂物、虫鼠和飞溅水滴直接进入舱体的概率，也为内部风扇、电源模块和发热元件提供稳定气流通道。

　　从结构思路上看，面板没有采用整块大开孔板，而是将通风面拆分为多条纵向栅格带。每个单元内部分布大量矩形小孔，孔阵沿高度方向重复排列，开孔区域集中而边缘保留较宽实体边。这样的处理兼顾了通风面积与板件刚性：密集小孔能够保证足够的有效通流截面，连续的纵向筋条和横向隔板则把薄板分割成多个小跨距区域，抑制薄钢板或铝板在受压、搬运和螺钉紧固时产生翘曲。多联并列的方式还便于在相同外形下调整单块宽度，若设备风量需求变化，可增减格栅单元数量，而边框、安装孔和过滤层固定方式仍可保持一致。

　　外形边界以薄型长方体为基础，正面可视尺寸明显大于厚度，适合贴装在机柜立柱、门板或设备侧壁上。侧边预留小圆孔，用于螺钉固定或定位销连接；安装时需在背板或门板上开出对应通风窗口，窗口轮廓应小于面板外沿，以保证压紧面完整。面板与舱壁之间建议设置密封垫，尤其是在粉尘较多的车间、户外基站或有侧向喷淋风险的环境中，密封垫可减少未经过滤的旁通风。背面若放置滤材，应保留压条、卡扣或网框空间，不能让滤材直接贴死在孔阵上，否则有效进风面积会明显下降。

　　实际选型时，需要把面板尺寸与风扇风量、柜体热损耗和允许压降一起核算。格栅孔的长宽、筋条宽度和开孔率会直接影响进气阻力：孔阵过密虽然防护性好，但在高风量工况下容易产生噪声和压损；孔阵过疏则会削弱滤材支撑和异物阻挡能力。该模型把孔位、边框、侧孔和分块关系完整表达出来，结构工程师可据此展开钣金下料、折弯边高度、背板开窗和滤棉更换空间的校核。维护侧也应纳入设计，面板通常需要可拆卸，以便定期清理积尘或更换过滤材料；若采用暗装方式，还要保证螺钉头不干涉门体开闭，边框外侧与相邻线缆、桥架之间留出手指和工具操作距离。

　　在三维建模处理上，这类零件看似规则，但孔阵数量大，重复特征多，建模时宜先确定单块格栅的孔距、边距和筋宽，再通过阵列或镜像生成整体，避免逐个开孔造成特征冗余。边框转角、侧边固定孔和三单元之间的分隔筋需要保留实体厚度，图纸展开时还要区分冲孔区与折弯区，防止孔边过于靠近折弯线导致开裂或变形。对于整机装配而言，该面板不仅是外观覆盖件，更是通风路径、防护等级和维护方式的交汇部位，其尺寸边界和安装接口应在机柜总装阶段同步检查。
