工业电解槽成套处理装置结构设计

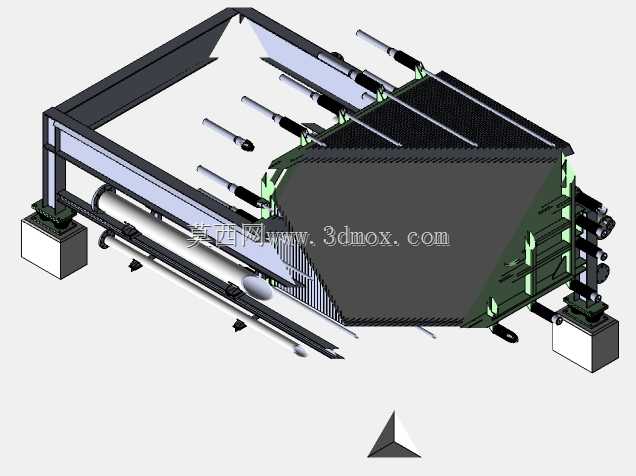

　　这套三维结构围绕电化学湿法处理工位的核心槽体展开，整体采用长条形卧式布局，适配车间连续化作业的排布需求，在电镀、有色金属电解提取、工业废水电化学净化、化工物料电合成这类场景中，槽体作为反应承载核心，需要同时容纳电解液、电极组件以及配套的介质输送、升降调节机构。从结构拆解来看，主体槽腔采用大容积敞口加侧封的组合形式，槽壁做了加厚刚性设计，避免长期盛满导电介质后出现侧壁鼓胀变形，槽体边缘预留了电极挂装的定位接口，多组平行排布的电极杆从槽体上方伸入腔体内，杆端配置了绝缘固定座与导电连接位，既保证电极极距保持均匀一致，也能防止阴阳极出现意外短路。槽体底部并非平底落地结构，而是配套了倾斜排布的介质管路与支撑辊道，

　　侧向布置的大直径循环管路对接槽体下部的汇流腔，作业过程中电解液可以通过管路实现持续循环，带动槽内介质流动，消除浓差极化，管路沿途设置了多组法兰对接位与阀件安装座，方便后期加装流量调节、过滤组件，管路下方的导向辊与限位挡块组成了槽体的移位导向结构，在设备检修或者槽体清空需要移出工位时，可以沿着预设轨道平稳拖出，不需要动用大型吊装设备，大幅降低维护作业的难度。槽体两端的立式支撑机架采用方管焊接框架结构，机架底部配置了可调减震垫铁，安装时可以通过垫铁调节整体水平度，抵消车间地面的平整度误差，机架上伸出的多组气动/液压驱动杆直接连接槽体上方的电极提升架，当作业批次结束或者需要清理槽内结垢时，驱动杆可以同步将整组电极抬升至槽体上方，

　　沥除电极表面附着的电解液后再进行后续的冲洗、检修操作，驱动杆两端都设置了行程限位块，保证提升过程中电极组件不会出现倾斜剐蹭槽壁的情况。从安装边界来看，整套装置的长度方向预留了管路外接的操作空间，两端机架外侧要留出至少半米的维护通道，用来布设电缆、介质管线以及操作阀件；宽度方向上，槽体侧边的循环管路突出槽壁一定距离，排布车间工位时不能和相邻设备的输送线发生干涉；高度方向上，电极提升到上限位时，整体最高点距离地面的高度要匹配车间顶部行车的起吊净空，同时电极下方要留出足够的沥液、接渣空间。设计过程中重点考量了防腐与绝缘两个核心要求，所有和电解液接触的结构件都预留了衬层铺设的厚度空间，金属框架和带电电极之间全部设置绝缘隔套，

　　连接紧固件也做了绝缘包覆处理，避免长期运行过程中出现杂散电流腐蚀框架的问题。槽体的分段拼接结构也做了密封槽预留，现场组装时可以在密封槽内嵌入耐腐密封胶条，拼接完成后做满水渗漏试验，保证槽体在长期带压循环工况下不会出现滴漏。槽体下部的倾斜坡面设计一方面可以让电解液中的沉降渣浆顺着坡度汇集到端部的排渣口，定期开启排渣阀就能排出沉积污物，不需要人员进入槽内清理；另一方面坡面结构也提升了槽体底部的结构刚性，减少满液状态下底板的下挠变形量。配套的辊道移位结构上设置了锁止孔位，槽体就位后插入锁止销就能完全固定位置，避免循环泵运行产生的振动导致槽体出现移位。整套结构的建模逻辑完全贴合现场运维的实际需求，没有多余的冗余装饰结构，所有外露的接口、安装位都对应实际装配的零件，结构工程师在做同类电化学处理设备选型或者改型设计时，可以直接参考这套布局的极距控制、提升机构、循环管路排布思路，结合自身处理工艺的介质流量、电极尺寸、处理批次要求调整槽体容积与驱动行程，就能快速完成适配具体工况的成套设备结构搭建。
