卧式管壳式换热筒体结构设计

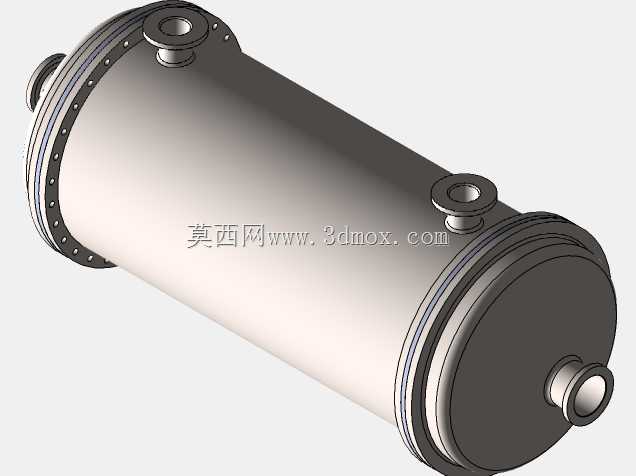

　　该三维结构呈现的是一台卧式布置的管壳式换热设备，主体由长圆筒形壳体、两端管板法兰组件、端盖以及多组工艺接管组成，整体形态符合工业冷却、冷凝、加热和余热回收场景中常见的管式换热器布置方式。设备壳体采用光滑圆柱筒体作为承压边界，筒体轴线水平放置，这种布置有利于在有限层高的厂房内完成安装，也便于管程与壳程介质沿稳定方向流动。两端较大直径的法兰结构用于连接管板、封头或端盖，法兰周向均布螺栓孔，可在装配时提供均匀压紧力，保证垫片密封的可靠性。对于需要定期检查管束、清理结垢或更换密封件的工况，端部法兰区域是维护操作的主要拆装边界，建模时需要重点保留螺栓分布圆、法兰厚度、密封面位置以及端盖与筒体之间的相对关系。

　　从设备用途看，这类结构通常用于两种介质之间的热量传递。一种介质可从端部轴向接口进入管束内部，沿管程流动；另一种介质通过壳体侧面的接管进入筒体外壁与管束之间的壳程空间，在折流构件引导下横向或迂回流过换热管表面。侧面两组靠近端部上方的接管可作为壳程进出口，端部轴向接口则承担管程介质进出功能。接口位置的高低和方向会影响排气、排液以及管路走向，实际选型时需要结合厂房管道布置确认接管方位。模型中各接管均带有连接法兰，管口端部保留了明显的法兰盘和短管结构，便于与外部管道、阀门或泵组进行标准化连接。

　　结构设计上，圆筒壳体承担主要压力边界作用，壁厚需要根据设计压力、温度、材料许用应力以及腐蚀裕量综合确定。端部管板不仅是换热管的支撑和固定构件，也是分隔管程与壳程的关键零件，其厚度通常受管束拉脱力、密封压紧力和压差载荷影响。法兰连接位置需要考虑垫片压缩量、螺栓预紧顺序以及热膨胀差异，避免在温度循环工况下出现泄漏。卧式设备在运行中还会产生热伸长，若壳体与管束材料或温升差异较大，应在结构方案中考虑膨胀节、浮动管板或 U 形管束等补偿方式。三维建模时，筒体中心线、两端法兰密封面、各接管轴线以及螺栓孔相位都应建立明确基准，便于后续生成工程图和进行干涉检查。

　　外形尺寸方面，该设备整体为细长卧式圆柱体，长度方向是安装布置的主要约束。设备就位时需要在筒体两端预留抽芯空间，尤其在管束可抽出的检修方案中，端部前方至少应保留接近管束长度的操作区域，否则后期维护无法直接抽出芯体。筒体下方应设置支座或鞍式支撑，支撑位置通常靠近两端载荷分布合理的区域，同时避开壳体大开孔和焊缝集中部位。侧面接管向上伸出，布置管道时需要预留法兰螺栓拆装空间和阀门操作空间；端部轴向接管与设备中心线重合，连接管道应保持同轴，避免强行装配造成附加弯矩。

　　在工程应用中，这类换热筒体常见于化工循环水冷却、液压系统油冷却、蒸汽冷凝、压缩机级间冷却以及工艺流体加热等场合。相比板式换热设备，管壳式结构对压力、温度和杂质工况的适应能力更强，对水质要求相对宽松，也更适合长期连续运行。设计时需要根据介质洁净程度确定管程或壳程流向：结垢倾向较强的介质宜走便于清洗的一侧，腐蚀性介质宜优先布置在更换成本较低的管程，高温高压介质则应结合材料和密封难度进行路径选择。模型通过完整表达筒体、端盖、法兰和接管的空间关系，可用于设备方案校核、管路占位分析、安装边界确认以及换热机组装配演示，能够帮助结构设计人员在详细设计前快速判断设备与厂房、管道和维护通道之间的协调关系。
