卧式直联过滤输送泵组三维结构设计

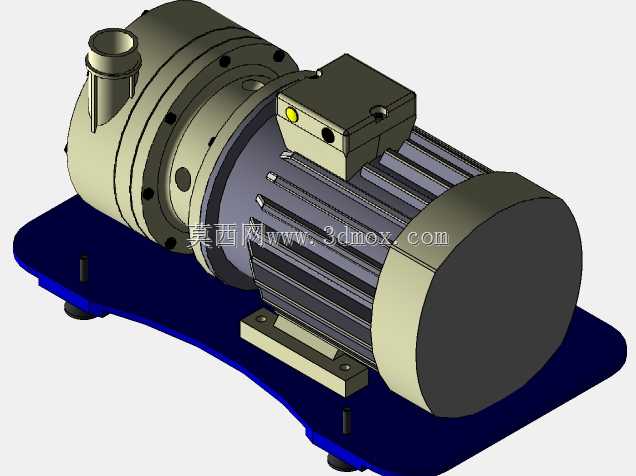

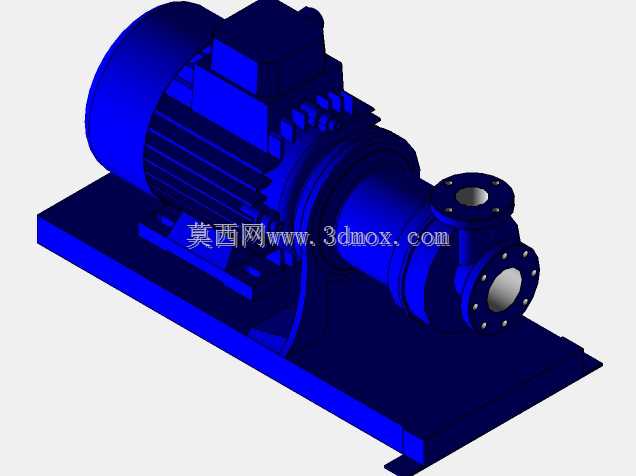

　　该泵组采用卧式直联布置，将过流泵头、联轴器段、三相异步电动机和共用底座整合为一套完整设备，主要面向循环水输送、过滤系统增压、树脂处理工序供液以及中小型工艺管线配套。现场布置时，泵体位于左侧，电动机位于右侧，两者通过中间连接段保持同轴关系；底部蓝色底座承担整机定位、载荷传递和安装找平作用，底座上预留地脚固定位置，可直接落在混凝土基础或钢制平台上。

　　从实际用途看，这类设备并不只是单一泵体，而是过滤与输送环节中的动力单元。泵头侧设置轴向吸入与切向排出接口，流体进入叶轮腔后获得压力能，再沿蜗壳通道送至出口管路。其结构适合清洁或含少量颗粒的液体输送，在砂过滤器前后可承担循环增压，在树脂过滤、软化、再生及反洗流程中可提供稳定流量。泵头端部的圆形法兰、螺栓孔和密封连接面均按装配关系建模，能够用于检查接口方位、检修空间和管路干涉。

　　设计思路上，模型重点体现了泵、电机、底座三者的空间匹配。电动机外壳采用散热筋结构，端部风扇罩为大直径圆筒形轮廓，接线盒布置在电机上方偏泵侧，盒体上保留电缆引入方向和接线检修面。中间连接段既承担泵头与电机的对中连接，也为联轴器、密封件或磁力传动部件提供容纳空间。相比分散采购后现场拼配，整体泵组在三维阶段即可校核轴高、接口高度、螺栓分布和底座跨度，减少现场返工。

　　外形边界方面，整机长度由泵头进口端延伸至电机风扇罩末端，宽度主要受共用底座和电机机座限制，高度方向的最高点为泵头进出口与电机接线盒区域。布置管线时，吸入侧应保留直管段和阀门操作空间，排出侧需考虑压力表、止回阀及检修法兰位置；电机上方接线盒需要留出电缆弯曲半径，风扇罩端部不宜紧贴墙面，以免影响散热和维护。底座下方的减振垫或可调支脚位置在模型中已有体现，安装时应保证基础平面度，并通过垫片调整电机与泵头的同轴度。

　　结构细节上，泵头壳体采用厚壁圆筒与蜗壳组合形式，外圈均布连接螺栓，便于拆卸叶轮、机械密封或检查内部流道。进出口接管的朝向清晰，适合在管路设计中直接提取中心线和法兰面位置。电机机座带有安装脚，脚面与底座通过紧固件连接；底座轮廓随泵组长度延伸，边缘开孔可用于地脚螺栓固定。模型对加强筋、安装凸台、螺栓孔、端盖台阶和接线盒斜面均有表达，能够支持装配演示、碰撞检查和设备布置图绘制。

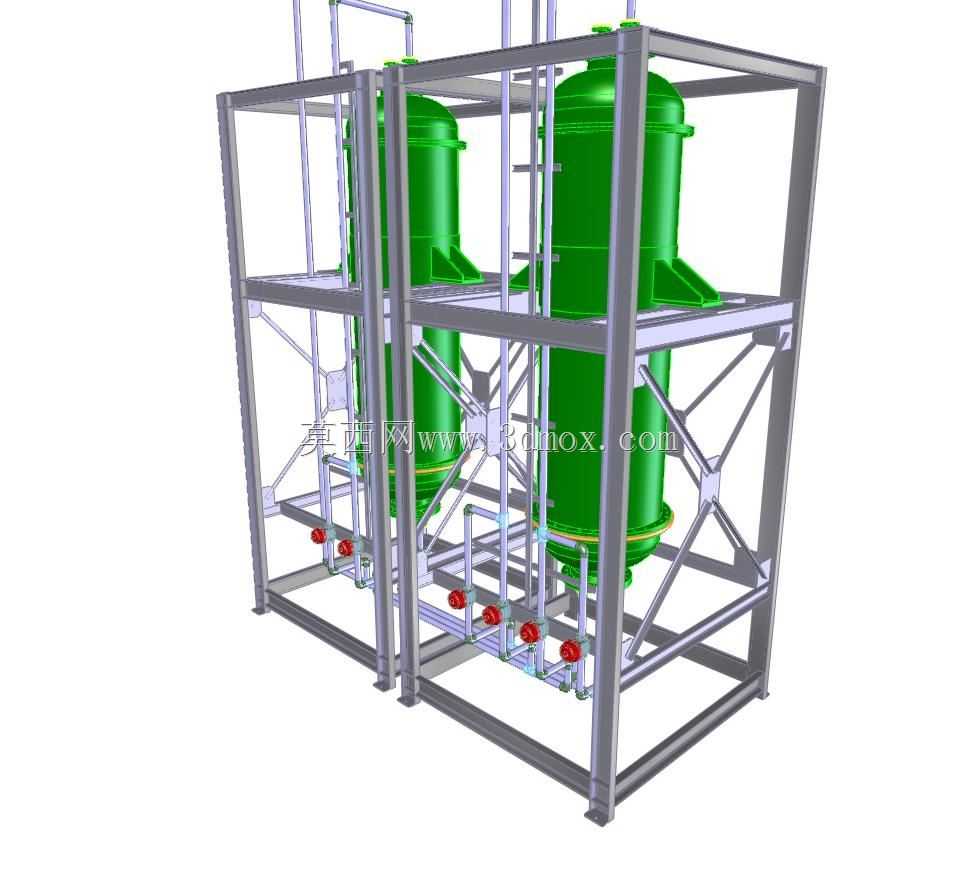

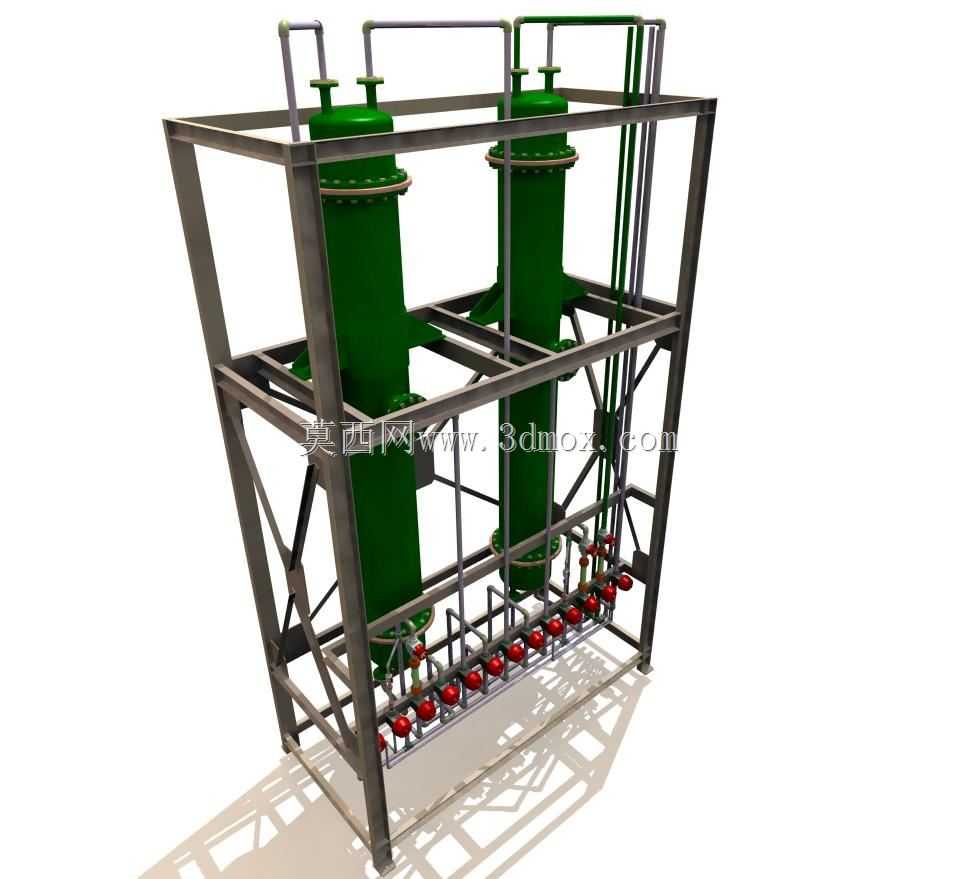

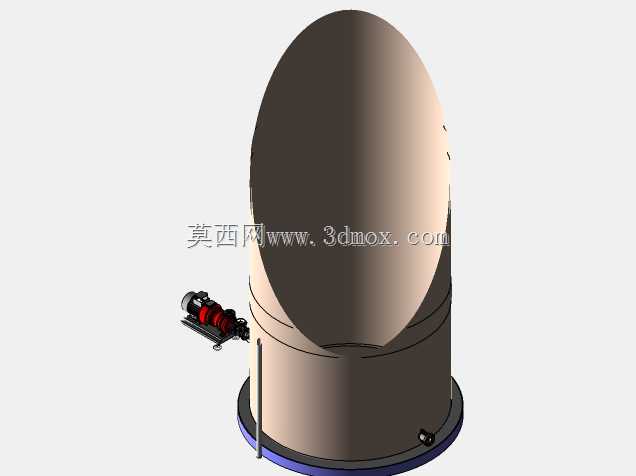

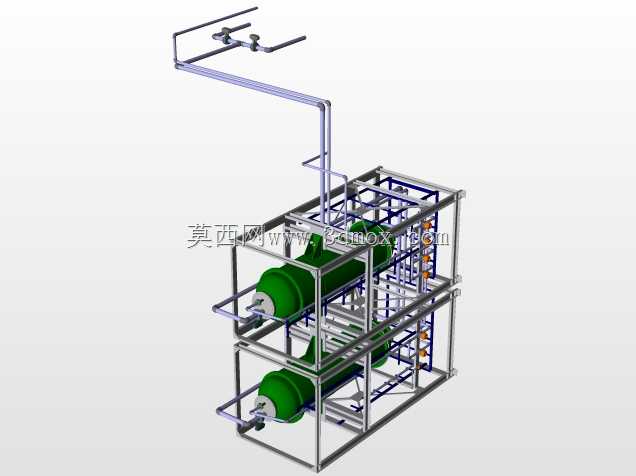

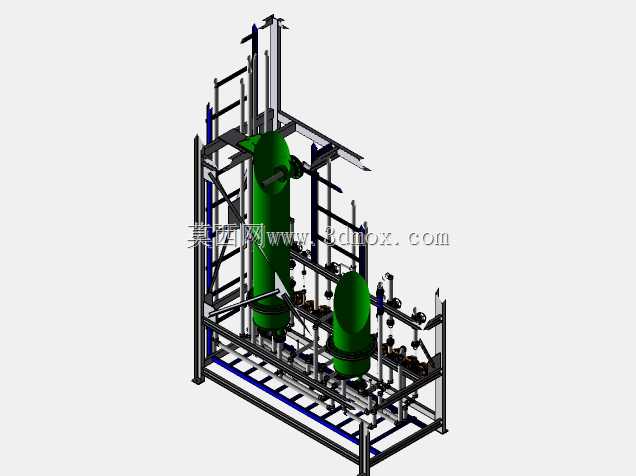

　　在工程选型阶段，该三维结构可帮助设计人员确认泵组与过滤器罐体、阀门、管道支架之间的相对位置。若用于过滤撬装，还可将泵组与滤芯罐体、压力表、排污阀和控制柜共同布置，在同一底座上形成紧凑撬块。维护角度看，泵头前端和连接段周围需要预留拆卸距离，电机侧应保证风扇罩可拆卸，接线盒前方不宜布置粗大管线。底座的开孔和支脚位置决定了二次灌浆、地脚螺栓长度以及找正方式，这些在设备安装前期都需要结合三维模型复核。

　　整体而言，该模型不是孤立的外观造型，而是围绕过滤输送工况建立的成套泵组结构。它既呈现了离心泵头的流道接口和密封连接，也保留了电动机散热、接线、安装和直联传动的工程特征，可用于公用工程系统设计、过滤设备撬装布置、教学演示以及机械结构校核。
