多层立柱式HCL联合工艺实验装置结构

　　这套结构围绕HCL联合工艺的实验与小试需求展开，整体采用分层承载、立柱支撑的布置方式，把反应、管路、操作平台和外围防护边界整合在同一套框架内。现场使用时，装置通常布置在化工实验区、工艺验证工位或教学实训车间，底部需要预留平整的安装基面，四周留出操作与检修通道，避免立柱、外接管路和维护动作与周边设备发生干涉。

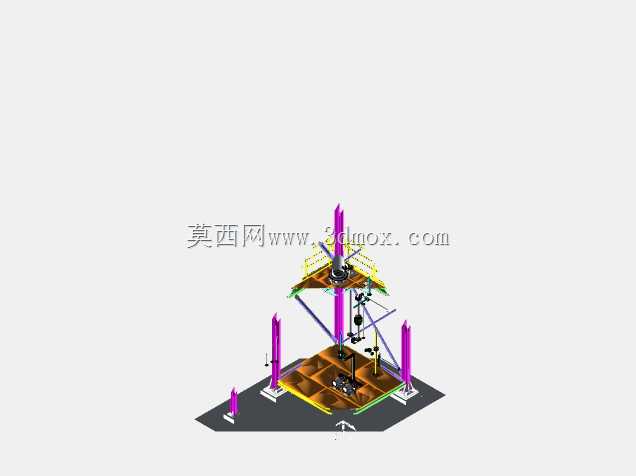

　　从实际用途看，该装置承担的是多单元联合工艺的搭建与验证工作。下层平台集中布置核心工艺组件，包括反应容器、连接管路、阀件、支撑座和相关检测接口；中层平台承担管路转向、组件固定和操作承载；上层区域则用于布置高位部件、竖向连接构件以及辅助安装位。紫色立柱作为主要承力构件，沿平台四角和关键受力点分布，既承担竖向载荷，也为层间设备提供定位基准。立柱底部设置独立支座，支座与基础接触面加大，可降低局部压强，并方便后期通过地脚件或压板完成固定。

　　结构设计上，平台没有采用整块封闭板件，而是以框架加铺板的方式形成作业面。这样处理的好处是重量更可控，管路可以从平台下方或框架间隙穿过，阀件、接头和反应单元也能获得更灵活的安装位置。平台边缘保留了明显的边框，边框既提高板面抗弯能力，也为护栏、管夹、小型仪表支架提供附着点。对于需要频繁拆装的实验装置而言，这种开放式框架比封闭式箱体更利于观察内部运行状态，也便于在调试阶段调整管路走向。

　　竖向构件的布置经过受力与操作空间的平衡。几根较高立柱贯穿多层平台，柱间通过斜向或横向杆件形成稳定联系，能够减少平台受侧向力时的晃动。较短立柱则用于局部抬高或边界定位，适合安装小型附件、指示元件或辅助管路。装置中部的黑色竖向组件与周边银色、紫色杆件形成明确的功能分区：中心区域布置主要工艺链路，外围立柱负责承载和防护，平台面上的棕色区域则对应主要操作与安装面。

　　在尺寸边界方面，模型整体占地呈矩形，底部轮廓大于上层平台，形成下宽上窄的稳定姿态。设计时需要重点控制三个边界：一是底部支座外轮廓，它决定基础垫板或工作台面的最小尺寸；二是最高立柱顶端到安装基面的垂直距离，关系到车间净高、上方管线和吊装空间；三是侧向伸出的管路、手轮和接头位置，这些小件虽然体积不大，但在设备并排布置时最容易形成干涉。若装置放置在实验台上，还应校核台面承载能力，尤其是下层反应单元充液后的集中载荷。

　　管路系统在模型中占据较大比重。管线沿立柱和平台边框敷设，部分位置通过弯头实现竖向与水平方向转换，接头处保留拆装空间。这样的走线方式有利于减少长跨度悬空管段，也能让阀件操作面朝向人员站立侧。反应单元附近的管架间距不宜过大，否则在介质流动或振动条件下，管路容易产生附加位移；而靠近频繁操作的阀件位置，则应保证手轮或手柄旋转范围内没有立柱、平台梁遮挡。

　　从建模角度看，该结构适合按“基础支座—主立柱—层间平台—工艺设备—管路阀件”的顺序拆分。立柱、平台梁和铺板可建立参数化截面，便于在不同处理量下调整层高和框架跨度；反应容器、管接头、阀件等通用件则可复用标准件模型，减少重复建模工作量。装配时需要特别关注层间同轴关系，尤其是贯穿多层的竖向管路和中心设备，若基准偏移，后期会在接口处产生强制装配应力。

　　装置维护也影响了结构细节。平台之间保留了足够的净空，人员可以从侧面接近接头和阀件；底部设备下方留出少量离地间隙，便于清洁泄漏介质和检查紧固件。对于实验类工艺装备，这种可接近性比单纯追求紧凑更重要，因为调试过程中经常需要更换管路、封堵接口、增加检测仪表或调整容器位置。整体结构既体现了HCL联合工艺单元的集成思路，也兼顾了小试装置在安装、操作、检修和改型方面的工程需求。
