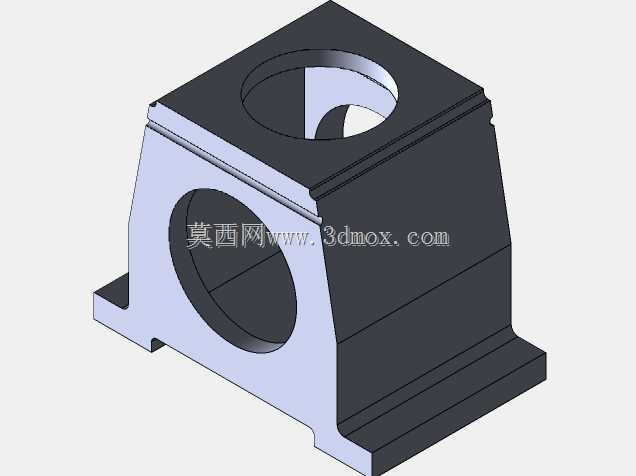

  这套活塞式压缩机的三维结构数模,完整还原了往复式压缩核心单元的全部装配关系,覆盖从动力输入到气体压缩输出的全链路构件,可直接用于结构原理教学、装配工艺验证、零部件选型校核等场景。在小型气动系统、制冷回路、低压气源供给场景中,这类压缩结构是核心动力发生单元,日常车间的气动工具供气、小型制冷设备的冷媒压缩、实验台架的稳压气源搭建,都依赖这类结构的稳定运行,数模中拆分出的每个独立构件,都对应实际加工与装配环节的真实公差配合要求。从结构设计逻辑来看,整套模型采用分体式缸体布局,曲轴箱作为核心承载基体,集成了曲轴安装孔、连杆运动避让腔、气缸定位止口三个核心功能区域,缸体侧壁预留的轴承安装位采用台阶孔设计,

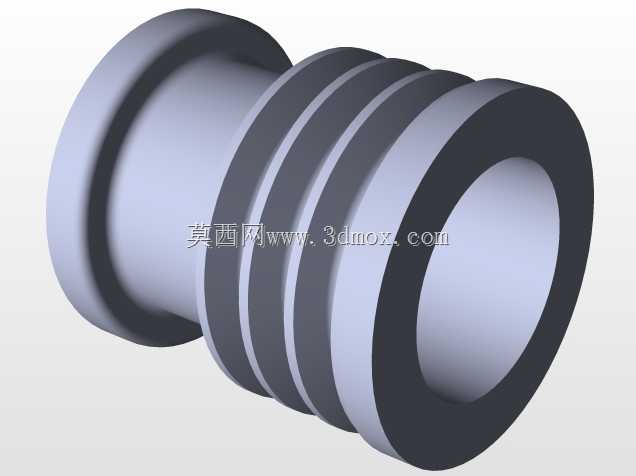

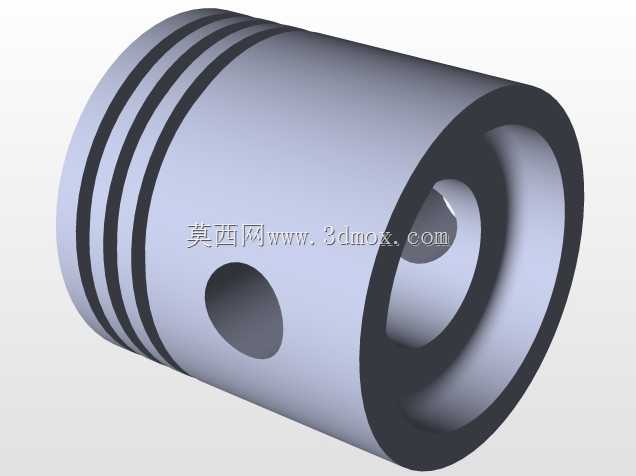

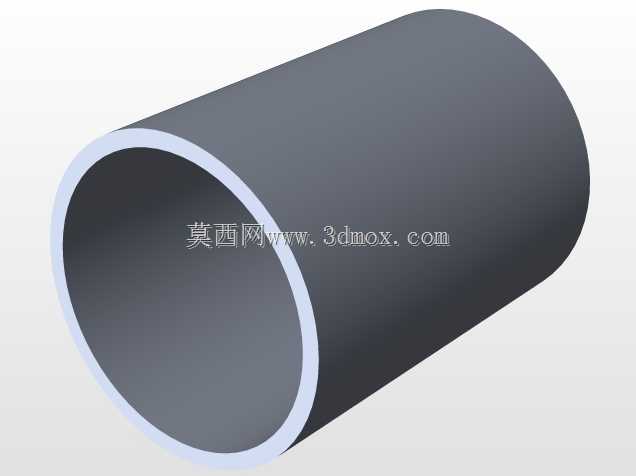

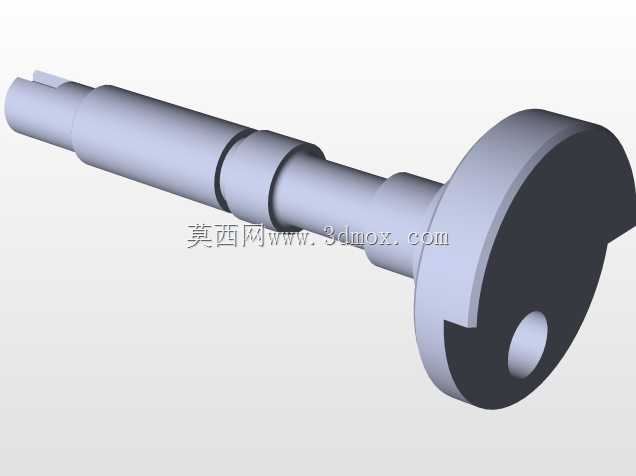

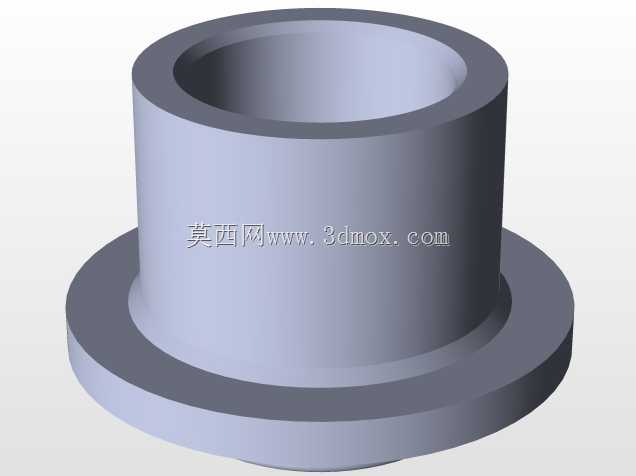

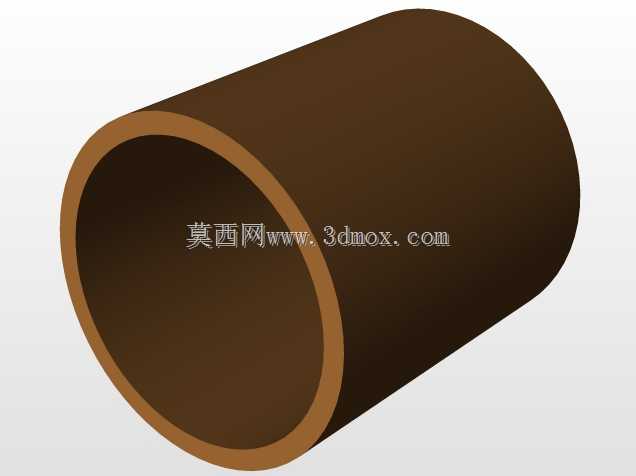

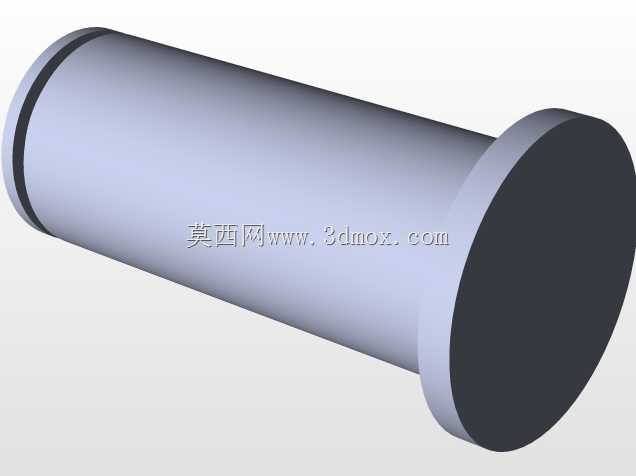

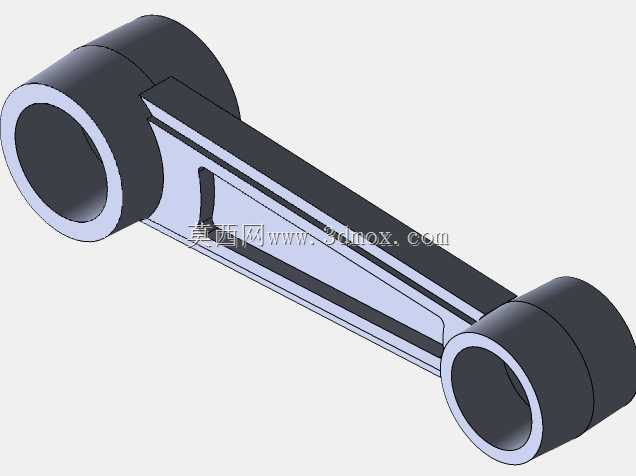

  可同时适配深沟球轴承的外圈定位与轴封的安装空间,避免轴系运转时出现径向窜动。曲轴组件采用双轴承支撑结构,输入轴端延伸出缸体外部,可通过联轴器与驱动电机直连,也可加装带轮实现皮带传动,曲轴的曲柄销位置与连杆大头采用间隙配合,配合面预留的润滑油道空间,可保证高速往复运动时的摩擦面持续润滑,避免出现干磨烧蚀的问题。活塞组件采用多道环槽设计,分别对应气环与油环的安装位置,活塞销与连杆小头的连接采用浮动式设计,两端的卡环槽可精准定位活塞销的轴向位置,防止运转过程中销子窜出刮蹭气缸内壁。气缸套与缸体采用过盈配合定位,上端面预留的阀片安装位,可直接适配进排气阀组的固定,压缩过程中活塞上行时缸内压力升高顶开排气阀,下行时缸内负压打开进气阀,

  完成完整的吸气-压缩-排气循环。从安装边界来看,整套压缩单元的底座采用平面安装结构,四个角位预留的螺栓通孔可直接固定在设备机架或者安装基板上,输入轴的中心高与常规Y系列小型电机的轴中心高匹配,无需额外加工过渡垫块即可完成动力对接;整体外形的径向尺寸预留了足够的扳手操作空间,日常维护时拆卸缸盖、更换活塞环、调整轴承间隙都不需要额外拆解周边相邻构件。数模中所有运动构件的行程都做了干涉检查,曲轴运转到上下止点位置时,活塞顶面与缸盖的余隙高度、连杆与曲轴箱内壁的间隙、轴承内圈与轴肩的贴合量都符合通用压缩机的设计规范,既不会因为余隙过大导致压缩效率下降,也不会因为间隙过小出现运动卡滞。在实际选型参考中,

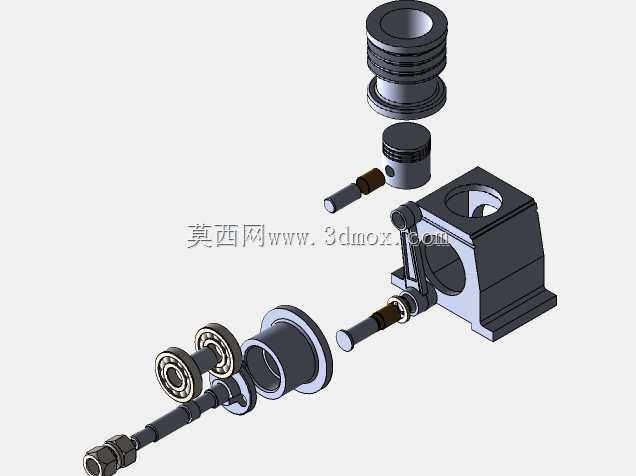

  这套结构的参数可对应排量在每转几毫升到几十毫升的小型压缩单元,可根据实际使用的压力需求调整活塞环的材质与数量,用于低压送风场景时可采用铸铁活塞环搭配普通气缸套,用于冷媒压缩场景时可更换为聚四氟乙烯密封环搭配镜面研磨气缸套,适配不同工况的密封与耐磨要求。模型的拆解结构清晰展示了每个构件的装配顺序,实际装配时需先将曲轴与轴承压装到曲轴箱内,再依次装入连杆、活塞组件,最后扣合气缸套与缸盖,整个装配流程的定位基准统一以曲轴箱的加工平面为基准,可有效保证各部件的同轴度与位置度要求,降低装配后的运转振动与噪声。
