斗式提升机用弧形盛料斗钣金结构

　　该结构件为斗式提升机配套的弧形盛料斗，在散料垂直输送工况中承担物料承接、随链运行、高位翻转卸料的核心功能，常见于粮食加工、建材骨料、化工颗粒、矿山细碎物料的连续输送产线，安装在提升机封闭壳体内部，随牵引链条或胶带做闭环循环运动：底部进料段将喂入的散料暂存于斗腔内，上行过程中保持物料稳定不撒漏，运行至顶部转向链轮位置时随斗体翻转，依靠离心力与重力共同作用将物料从卸料口甩出，完成垂直方向的物料转运。

　　从结构设计逻辑来看，料斗采用半圆弧形底腔加直边侧壁的组合构型，弧形底面完全贴合散料堆积与卸料的流动轨迹：进料时弧形面可引导物料顺滑滑入斗腔，减少物料对斗体的冲击磨损；卸料时弧形内壁无直角死角，可避免潮湿粉料、黏性颗粒残留挂壁，大幅降低残料积存引发的交叉污染与斗体载重异常问题。斗体侧壁预留的多组安装孔位，用于和牵引链条的附板、胶带的固定夹具完成锁附，孔位间距匹配标准提升机料斗的安装节距，可直接适配常规节距的牵引链或高强度输送胶带，现场安装时无需二次扩孔或补焊，更换维护效率较高。

　　外形与安装边界方面，该料斗为长条形浅斗构型，轴向长度适配提升机壳体的内部净宽，斗体开口宽度与相邻料斗的运行间隙经过匹配，上行过程中相邻料斗不会发生运动干涉，底部弧形轮廓的回转半径避让提升机尾部改向滚筒的外圆，料斗随链条绕头尾轮回转时，斗体最外轮廓与壳体侧板、头尾轮护罩之间保留足够安全间隙，不会出现刮蹭壳体的异常情况。斗体整体采用薄壁钣金折弯加焊接成型，侧壁与弧形底板的连接边采用连续满焊工艺，焊接后打磨焊缝余高，既保证斗腔的密封性，避免细粉状物料从拼接缝隙渗漏，又能减少焊缝凸起带来的物料挂附。

　　实际工况适配层面，该料斗的结构强度适配中等堆积密度的散料输送，斗体侧壁的加强折边可抵消满载物料的侧向外胀力，长期承受进料冲击、反复翻转交变载荷时不易出现侧壁变形、焊缝开裂问题。针对不同物料特性，该构型可灵活调整板材厚度：输送粮食、塑料颗粒等轻质低磨蚀物料时可选用较薄板材降低整机运动惯量，减少牵引链的动载负荷；输送砂石、矿粉等高磨蚀物料时可更换耐磨钢板或在弧形底面追加可更换的耐磨衬板，衬板磨损后仅需拆卸更换即可，无需整体替换料斗，降低长期运维成本。

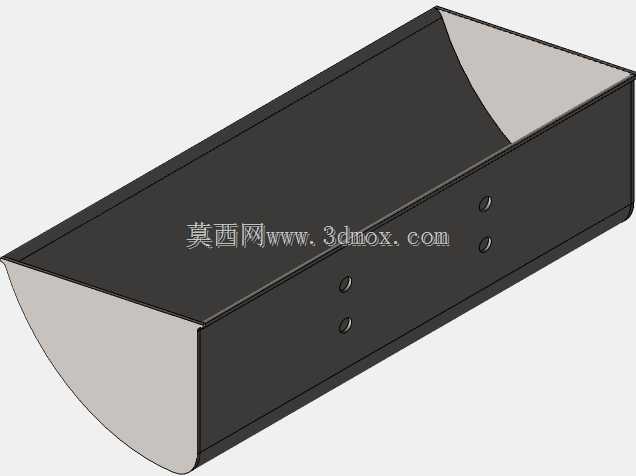

　　建模过程中完整还原了斗体的折弯圆角、焊接拼缝、安装孔的位置度与沉头结构，工程人员可直接基于该三维结构完成牵引链节距匹配、壳体内部空间干涉校验、卸料轨迹仿真模拟：在设计阶段即可模拟料斗经过头轮时的物料抛出轨迹，调整料斗深度、侧壁倾角与运行线速度的匹配关系，避免物料回流至提升机底部造成重复输送、功率损耗增大的问题。同时该结构也兼容不同的安装固定方式，既可以采用螺栓穿过预留孔与链条附板锁紧，也可适配专用斗钉固定在输送胶带上，适配胶带式、环链式两种主流斗式提升机的装配需求，产线改造时可直接替换同规格老旧料斗，无需改动提升机原有牵引部件的安装尺寸。
