双层转角连续输送线模块结构设计

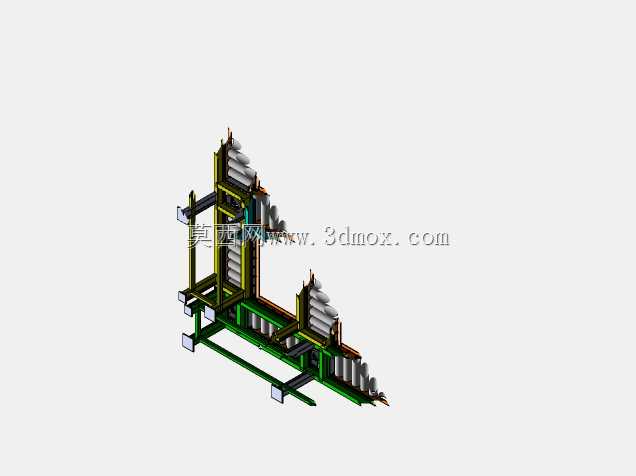

　　这套转角输送模块主要面向车间内部连续物流的转向衔接场景，常见于包装后段、零部件分拣线、箱体装配线以及多层缓存工位之间的物料转接。现场布局中直线输送段往往受厂房柱距、通道宽度或工序排布限制，无法沿单一方向贯通，此时需要在两段输送路径之间加入90度转向单元，把来料从一条辊道平稳导入另一条垂直布置的辊道，避免人工搬运转角造成节拍中断。模型呈现的是双层并行的转角输送构型，上下两层各自承担独立输送路径，既可以作为同方向双道来料的分流转向，也可以在正反输送逻辑下实现一层进料、一层回料的循环布局，在占地宽度受限的工位段能有效压缩设备 footprint。

　　从结构组成看，模块主体由方管焊接机架、纵向支撑腿、水平输送梁、端部辊筒组、侧边导向挡边以及底部调平脚垫构成。机架采用矩形管拼焊成框式承力骨架，立柱与横梁之间通过角接加强，整体形成刚性空间桁架；输送梁沿两条垂直方向延伸，转角处保留连续承载面，避免物料在转向拐点出现悬空跌落。上层与下层输送架通过共用中间立柱串联，层间留出足够维护空间，方便人员从侧面伸入调整辊筒、清理卡滞异物。支腿底部配置可调脚垫，可在安装现场根据地面平整度微调高度，保证多段输送线对接后轨面处于同一水平面。

　　功能设计上，该模块承担的核心任务是维持物料在转向过程中的姿态稳定。来料沿第一段辊道进入转角区后，依靠辊面摩擦力与侧向挡边的导向作用逐步改变运动方向，再沿第二段辊道送出；侧边导向件在转角外侧做了连续弧形过渡，可减少箱体棱角与挡边的硬性撞击，降低卡料风险。双层布置时两层输送面相互独立，各自的驱动与张紧结构可分层维护，单层故障时另一层仍可维持部分产能，这在连续生产节拍要求较高的包装与分拣场景中具备明显的可用性优势。

　　建模思路方面，整体以装配骨架为顶层基准，先搭建立柱与主梁的空间框架，再在框架上铺设输送梁与辊筒组，保证各层输送面的平行度与转角处的中心对齐。辊筒按等间距阵列排布，端部预留轴端安装位，便于后续替换为动力辊或无动力辊；侧向挡边采用分段型材拼接，沿转角轨迹逐段拟合弧线，既控制单件加工长度，也方便现场按物料宽度调整挡边间距。支腿与主梁之间保留螺栓连接接口，运输时可将整体拆分为若干梁架组件，到现场再拼装就位，降低长途运输的超限风险。

　　外形与安装边界上，模块在平面上呈L形布局，两段输送臂沿相互垂直方向伸展，转角区位于L的拐点；高度方向为双层叠加，顶层输送面距地面高度需与前后对接线体保持一致，底层输送面则根据层间距留出物料通过净空。安装时需在转角外侧预留操作与维护通道，内侧拐点处保证机架立柱不侵入物料通行轮廓；地脚调平范围需覆盖车间地面常见高差，对接多段线体时还要校核相邻辊道端面的间隙与高度差，避免物料经过时出现颠簸或卡边。整体结构兼顾了转向输送的功能性、双层布局的空间利用率以及现场拆装维护的可达性，适合作为自动化物流线中的标准转角功能单元使用。
