螺杆夹紧式管料定位工装夹具

　　这套夹紧定位机构的核心作用是在小型工位上完成圆柱管状工件的侧向压紧与轴向限位，常见于台式钻床的管材钻孔工位、小型仪表车床的送料挡料工位，以及教学实训场景里的手动夹紧演示单元。整套机构没有配置气动或液压动力源，完全依靠梯形螺纹的机械增力特性输出夹紧力，在无压缩空气、无液压站的零散维修工位、实训操作台面上使用时，不需要额外布设动力管线，手动旋转端部带六角头的螺杆即可完成夹紧与松脱动作，操作门槛极低。

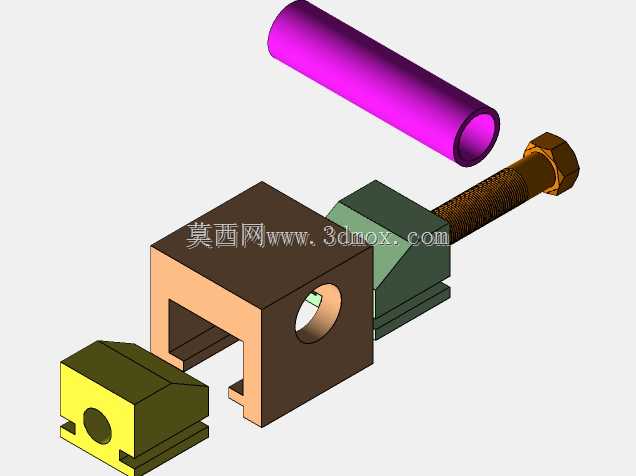

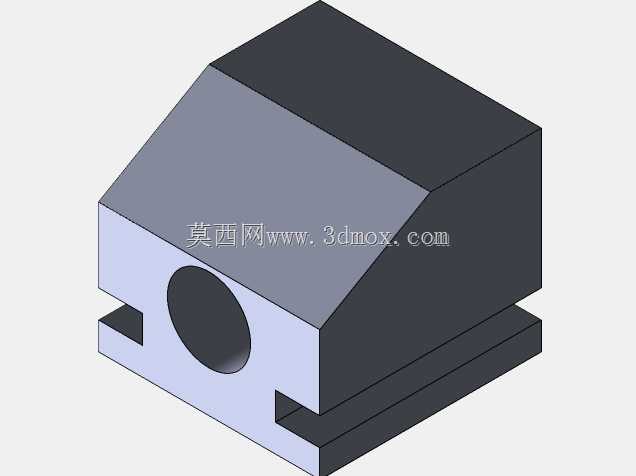

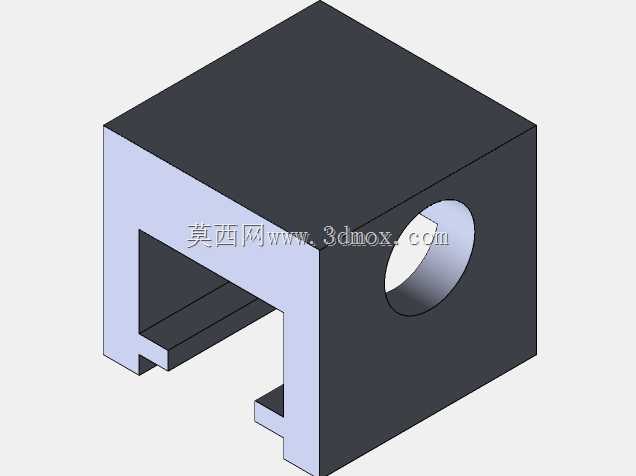

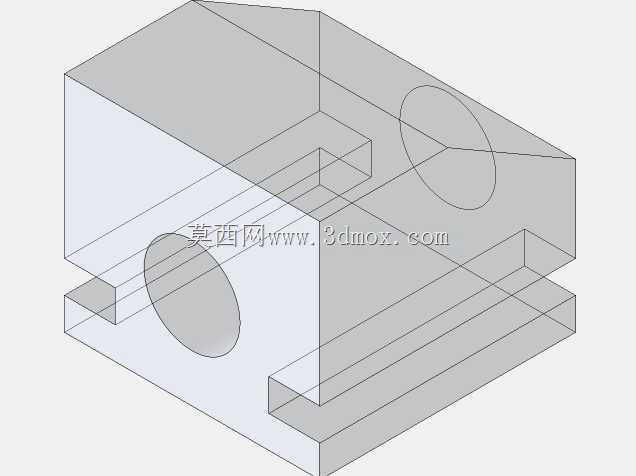

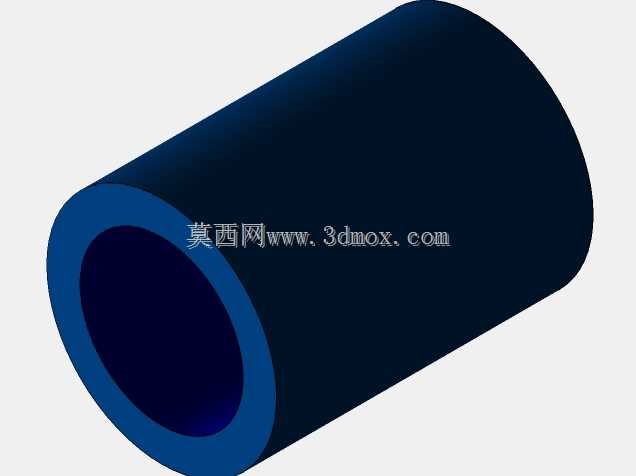

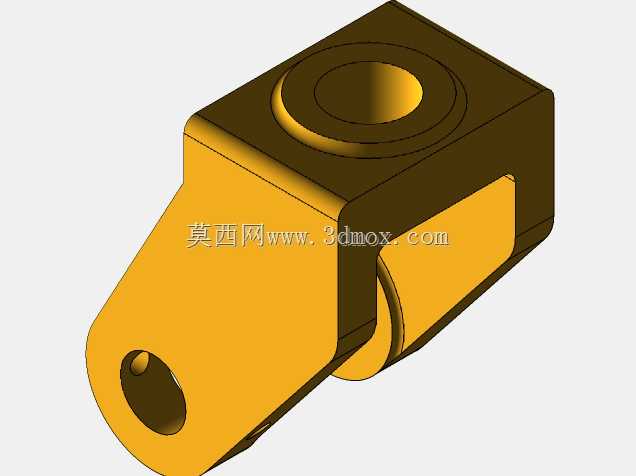

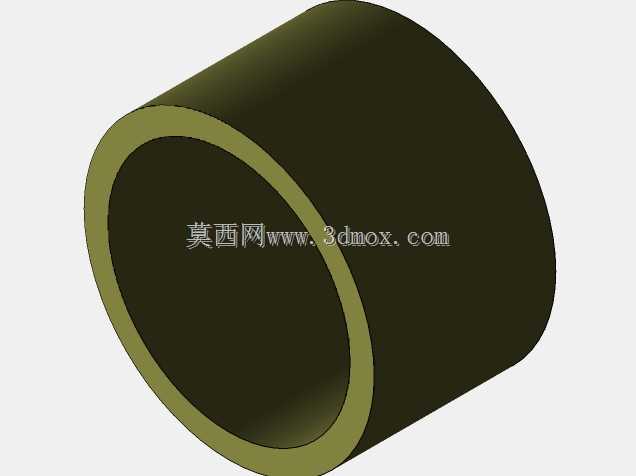

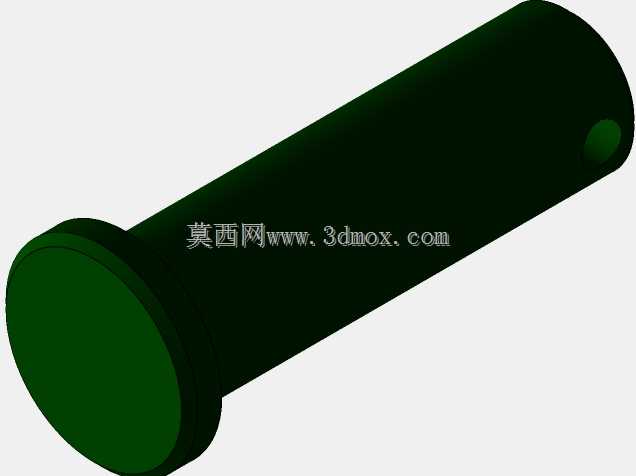

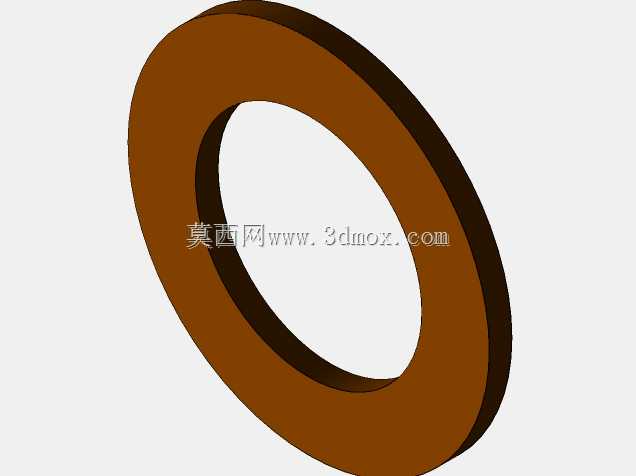

　　从结构组成拆解来看，整套机构分为固定基座、活动压块、梯形传动螺杆、配套锁紧螺母、待装夹紫色圆柱管料五个部分。固定基座采用方块式铸铁或硬质铝合金加工构型，基座中部开设水平贯通圆孔，圆孔内径与待夹持管料的外径匹配，管料从基座侧方穿入贯通孔后，孔壁可以承担管料的径向支撑，避免钻孔或切削过程中管料出现弯曲变形。基座下部开设通槽结构，槽体宽度与活动压块的导向凸台间隙配合，活动压块可以沿着槽体的导向方向做直线往复移动，压块朝向管料的一侧加工出与管料外圆贴合的V型定位面，当螺杆推动压块向管料方向进给时，V型面可以自动适配不同直径公差的圆柱管料，自动找正管料的中心轴线，不需要额外调整对中参数。

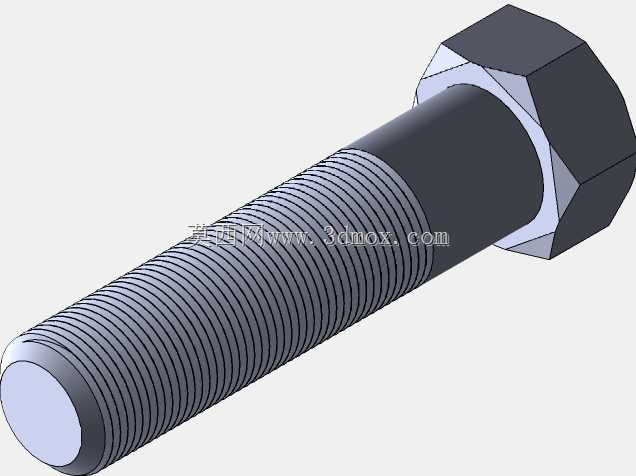

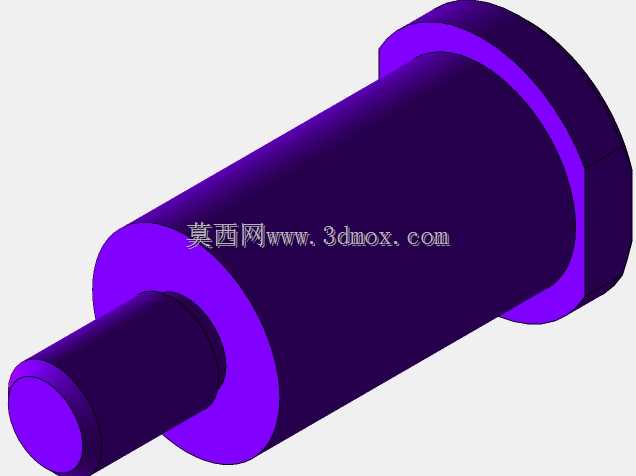

　　传动部分采用梯形牙型的传动螺杆，螺杆一端穿过基座侧方的支撑凸台，端部加工出标准六角头，可以使用普通开口扳手或者棘轮扳手施加扭矩，螺杆中段与活动压块内部的螺纹孔旋合，当螺杆旋转时，螺纹副将旋转运动转化为压块的直线进给运动，梯形螺纹的自锁特性可以保证夹紧完成后，即使受到工件切削带来的振动冲击，压块也不会出现反向松退，不需要额外加装防松锁止结构。螺杆末端配套的六角厚螺母可以作为行程限位件，根据待加工管料的直径不同，调整螺母在螺杆上的轴向位置，就可以限制压块的最大进给行程，避免压块进给过量挤伤薄壁管料的外表面。

　　安装边界方面，固定基座的底面为平整加工面，底面预留两个沉头安装孔，可以直接通过内六角螺栓固定在机床工作台的T型槽上，或者固定在专用工装底板上，基座整体的长宽高尺寸控制在小型工装的适配范围内，不会占用过多工作台面空间，基座侧面的贯通孔轴线与工作台面保持平行，穿入管料后管料的水平度可以直接由基座的加工精度保证，不需要额外打表找正。活动压块的导向槽配合间隙控制在0.02到0.05毫米之间，既可以保证压块滑动顺畅无卡滞，又可以避免压块在夹紧过程中出现上下翘动，保证V型夹持面的贴合精度。

　　设计思路上，这套机构优先兼顾了通用性与可靠性，针对不同外径的薄壁圆管，只需要更换对应内孔规格的基座衬套，或者调整V型压块的开口尺寸，就可以快速切换适配不同规格的工件，不需要重新加工整套夹具。螺纹传动的增力比经过匹配，手动施加在扳手上的扭矩经过梯形螺纹放大后，作用在压块上的夹紧力可以达到数千牛，完全能够覆盖小型管材钻孔、轻量车削、端面打磨工序的夹持力需求，同时不会因为夹紧力过大导致薄壁管出现局部凹陷变形。在实际产线的小批量管材加工场景中，这类手动螺杆夹紧夹具的维护成本极低，运动副只有螺纹配合面与导向滑动面，定期涂抹少量润滑脂就可以保证长期使用，不存在气动元件漏气、液压元件漏油的故障点，在多品种小批量的通讯管件、小型五金管材加工场景中适配性极强。
