8pin双排直插连接器精密结构

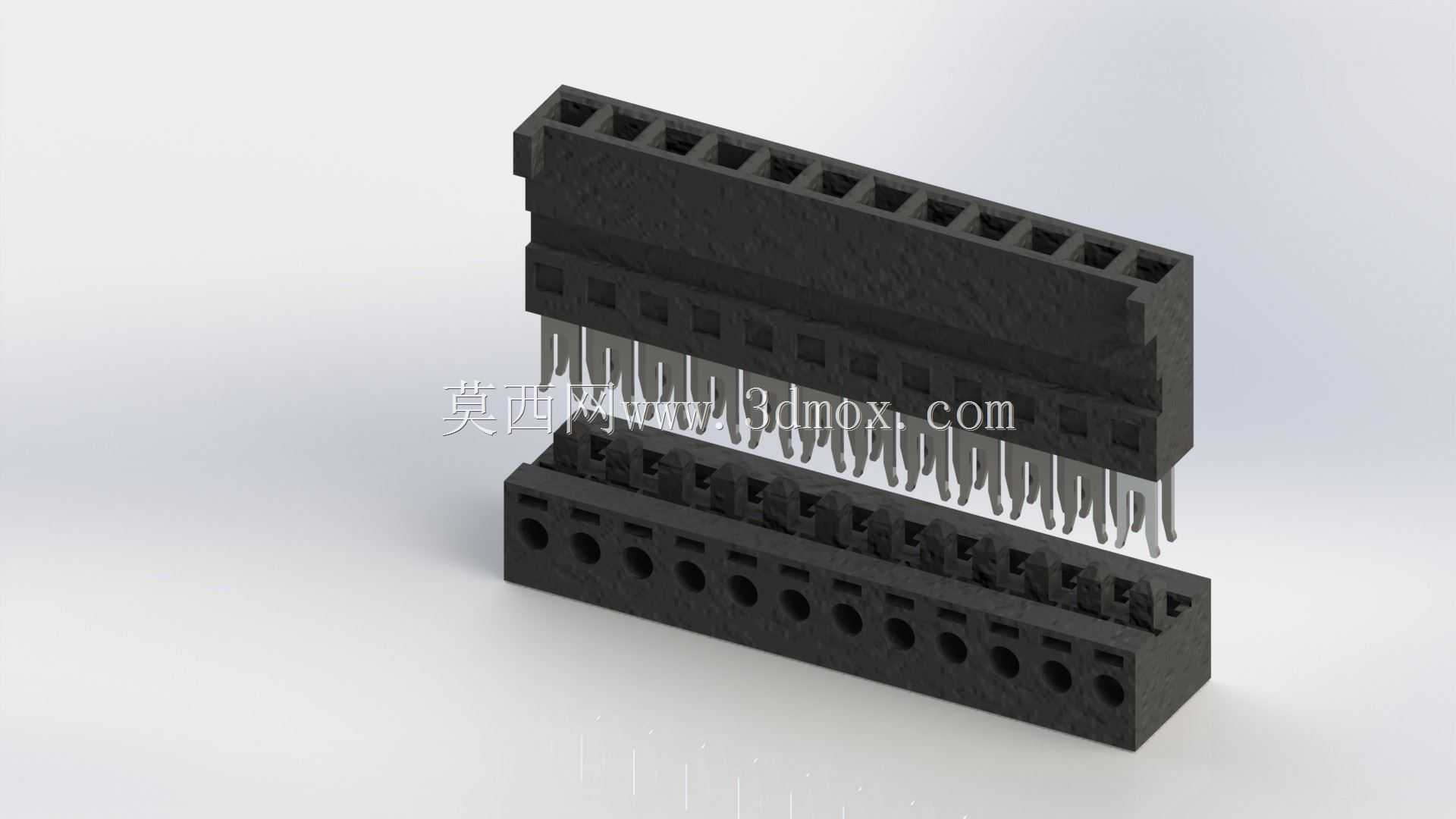

　　这套连接器结构在做三维建模时，先从整机装配关系入手，把上下两部分塑胶绝缘基座、中间整排冲压金属端子的配合逻辑逐层拆解，没有先画零散零件再凑装配，而是先锁定板端焊接、线端对接两个核心安装边界，再反推每个特征的尺寸公差预留。

　　从实际设备应用场景来看，这类8芯连接器大量用在工业控制IO信号转接板、小型通讯终端内部线束对接、消费电子主板外设扩展接口上，既承担多回路低压信号的导通传输，也通过塑胶基座的槽位分隔把相邻引脚完全绝缘隔离，避免密集排布下的引脚碰接短路。双排错位排布的金属端子，一端是弯脚直插形态，焊接端穿过PCB板预留的过孔后完成波峰焊固定，另一端是弹性接触插针，和对接端母座的金属夹片形成可靠压接导通，不需要额外锁附结构就能实现快速插拔。

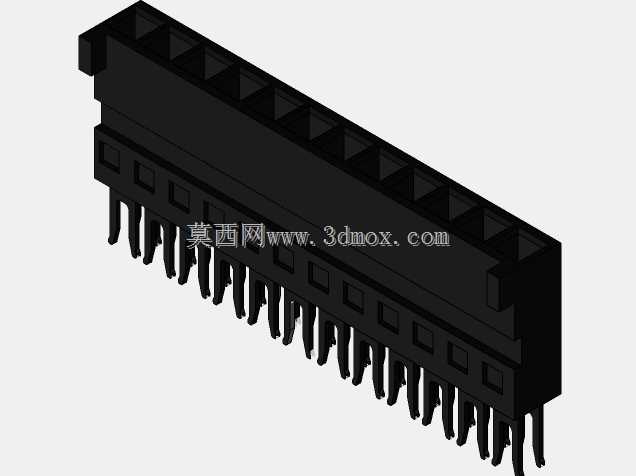

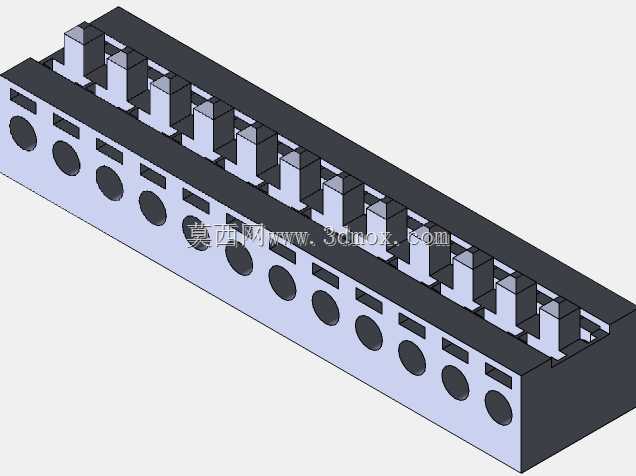

　　建模过程中塑胶壳体的特征处理是重点：上部母座壳体顶面开出两排等距方孔，每个方孔对应一路接触腔，腔体内预留了金属弹片的让位空间，孔位间距严格按照通用2.54mm排针间距设定，保证和市面同规格公端插针的互换性；下部公座壳体底面开出整排圆形避让孔，供直插弯脚穿过，壳体侧壁做了多层阶梯卡扣结构，上下壳体合装时，卡扣沿导向斜面滑入卡槽，不需要螺丝或者超声焊接就能把上下塑胶件牢牢扣合，装配后壳体分型面的缝隙控制在0.1mm以内，既阻挡日常使用中的灰尘进入接触腔，也避免焊锡助焊剂蒸汽在回流焊过程中渗入接触面造成接触不良。

　　金属端子的造型完全贴合高速冲压模具的成型逻辑：端子采用连续铜带冲压成型，接触区做了局部收窄的弹性臂设计，插拔时弹性臂产生可控形变，提供0.5~1N的正向接触压力，保证震动工况下接触面不会出现瞬断；端子尾部的弯脚做了90度折弯，折弯处预留了冲压圆角，避免折弯过程中铜材产生微裂纹，插板段的厚度和宽度匹配PCB标准1.0mm孔径，插装时端子可以轻松穿过孔位，同时焊接后焊锡能够沿端子表面爬升到折弯根部，形成足够的焊接附着力。

　　安装边界方面，整套连接器本体长度对应8pin引脚的排布跨度，宽度覆盖双排端子的总间距，本体高度包含塑胶壳体厚度加上端子折弯伸出的焊脚长度，PCB布局时只需要在板上对应位置开出两排等距金属化过孔，连接器从板的顶面垂直插入，焊脚从板底伸出2~3mm即可满足焊接要求，连接器本体周边预留3mm的操作空间，就可以容纳手指或者拔取工具完成插拔，不需要额外的固定支架。壳体两侧没有设计多余的安装耳，完全靠焊接端子的附着力固定在电路板上，适合空间紧凑的手持设备、嵌入式控制板使用。

　　结构设计时还特意考虑了防呆特性：壳体两端的外形做了不对称切角，反向对接时两个壳体的端面会发生干涉，无法完全插合，从物理层面避免操作人员把线束方向插反，省去了额外丝印标识的依赖。塑胶件的拔模斜度统一取1.5度，所有内腔拐角都做了R0.3以上的圆角，既方便注塑模具开模时顺利顶出，也避免注塑过程中尖角处产生应力集中，导致壳体装配或者插拔时出现开裂。金属端子和塑胶腔体之间采用过盈压装配合，端子压入腔体后，塑胶槽位的侧壁卡在端子的定位凸台上，端子不会在腔体内轴向窜动，哪怕多次插拔之后，端子的位置度也能保持在公差范围内，不会出现引脚歪斜、对位偏差的问题。
