四缸发动机曲柄连杆机构曲轴三维设计

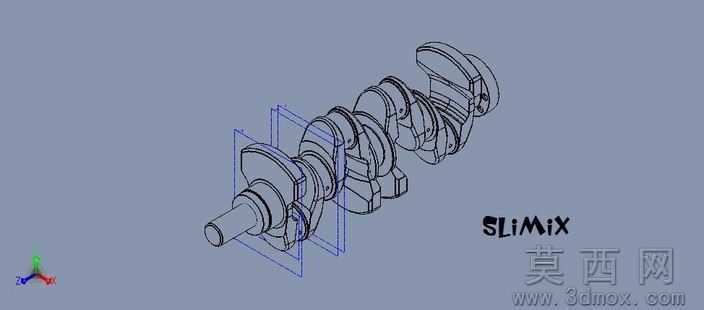

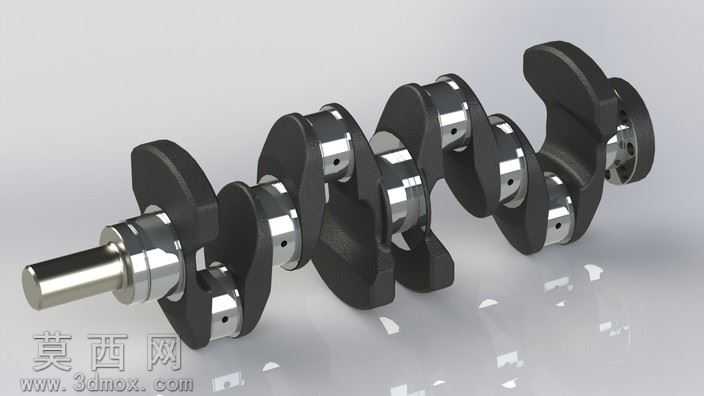

本作品为四缸内燃机配套曲轴的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循内燃机动力输出核心部件的真实工程设计逻辑，完整还原了四缸曲轴的全尺寸结构特征。建模阶段首先以曲轴的回转中心轴为全局设计基准，依次完成主轴颈、连杆轴颈、曲柄臂、平衡重、前后端输出轴段的特征搭建：针对主轴颈与连杆轴颈的高精度圆柱面特征，采用旋转凸台指令完成基础基体建模，保证各轴段的同轴度、圆柱度公差符合工程设计要求；针对四个连杆轴颈的相位排布，严格按照四缸发动机1-3-4-2的点火间隔角要求，将相邻连杆轴颈的相位差设置为180度，确保各缸活塞运动的行程匹配符合内燃机工作循环逻辑。针对曲柄臂与平衡重的异形曲面结构，采用多截面草图放样结合圆角过渡指令完成建模，对轴颈与曲柄臂的连接位置做了平滑圆角处理，还原真实曲轴的应力分散结构设计，避免应力集中导致的部件失效问题；平衡重部分按照四缸曲轴的动平衡要求设置对应配重轮廓，保证曲轴高速回转时的惯性力平衡，降低发动机运转过程中的振动与噪声。模型搭建过程中对各特征的参数做了关联绑定，可通过修改主轴颈直径、连杆轴颈直径、活塞行程、曲柄半径等核心参数快速适配不同排量的四缸发动机设计需求，具备良好的参数化可编辑性。模型完成后通过软件自带的干涉检查功能完成全结构校验，确认各轴段、曲柄臂、平衡重之间无结构干涉，同时通过剖面视图功能展示了曲轴内部的油道通路结构，还原真实曲轴润滑油路的设计逻辑，可用于发动机结构原理教学、动力系统虚拟装配仿真、零部件有限元分析等场景，整体建模精度符合机械工程设计的通用规范，结构细节完整，特征层级清晰。
