直列四缸发动机活塞连杆组结构模型

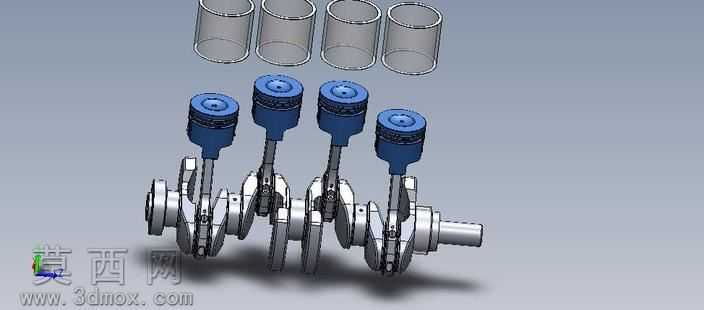

本模型为直列四缸内燃机核心曲柄连杆机构的三维建模作品，完整还原了四缸动力单元的活塞、连杆、曲轴与配套气缸套的装配关系。建模过程中严格遵循内燃机曲柄连杆机构的运动学设计逻辑，首先确定曲轴的曲柄销相位角，按照直列四缸发动机1-3-4-2的点火顺序设置四个曲柄销的空间夹角，保证各缸活塞运动行程的相位差符合做功顺序要求，避免运动干涉。活塞部分按照真实汽油机活塞结构建模，还原了活塞顶部燃烧室凹坑、活塞环槽、活塞销座的细节特征，活塞裙部的型线做了简化处理以适配装配展示需求，活塞销与活塞销座、连杆小头的连接采用同轴配合约束，还原浮动式活塞销的装配状态。连杆部分区分了连杆小头、杆身、连杆大头三个结构段，杆身采用工字形截面的特征还原，连杆大头做分体式设计，还原连杆盖与连杆体的配合定位结构，连杆大头与曲轴曲柄销的配合设置了合理的装配间隙，符合实际发动机的装配公差要求。曲轴部分完整建模了主轴颈、曲柄销、曲柄臂、前端输出轴、后端油封轴颈的结构，四个曲柄销按照相位要求均匀分布，曲柄臂设置了平衡重结构，还原曲轴动平衡设计的基础特征。配套的四个气缸套采用薄壁圆筒结构建模，内壁与活塞外圆设置滑动配合约束，还原活塞在气缸内往复运动的运动边界。渲染阶段采用金属材质区分不同部件：活塞采用阳极氧化铝材质，呈现深蓝色哑光金属质感，表面添加细微的纹理模拟活塞的涂层处理；曲轴、连杆采用铸钢材质，呈现银灰色金属光泽，边缘做轻微倒角处理避免渲染出现锐利硬边；气缸套采用灰铸铁材质，呈现半哑光的深灰色金属质感，内壁添加轻微的珩磨纹理细节。整体装配采用爆炸视角展示，将气缸套向上平移脱离活塞行程范围，清晰展现各部件的独立结构与装配对应关系，可直观理解四缸发动机曲柄连杆机构的运动原理与部件组成，建模过程中对各运动部件的配合间隙做了合理设置，可直接用于运动仿真演示，验证活塞往复运动与曲轴旋转运动的转换逻辑。
