可调式夹持固定工装结构三维设计

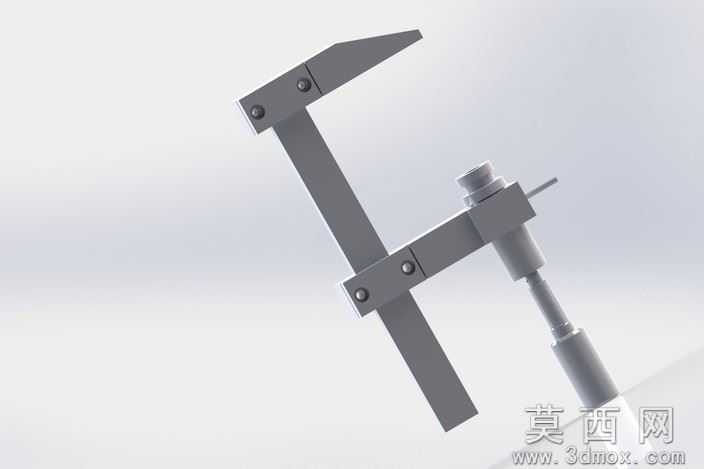

本作品为可调式夹持固定工装的三维数字化设计成果，整体采用三维建模软件完成全参数化构建，从结构逻辑到细节呈现均遵循机械工装的实用设计原则。建模阶段首先梳理工装的功能逻辑：该工装主要用于小型工件的定位夹持，整体分为固定钳身、活动压合组件、调节锁紧结构三个核心模块，建模时先绘制各部件的二维轮廓草图，通过拉伸、切除等基础特征生成主体毛坯，再对装配孔位、连接端面、调节螺纹段等细节进行精细化特征处理，所有孔位的同轴度、贴合面的平面度均按照机械加工的公差要求进行参数约束，保证后续虚拟装配时各部件无干涉、运动逻辑顺畅。材质与渲染环节，针对工装的金属材质属性进行参数调试：主体结构采用碳素结构钢材质，调整金属粗糙度参数模拟冷轧钢材的哑光质感，连接螺栓、调节螺杆等标准件采用镀锌钢材材质，添加轻微的反光属性区分不同部件的材质差异，渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现工装的结构层次与部件边界，同时在关键活动部位添加轻微的阴影效果，突出结构的装配关系与空间位置。结构设计上，该工装采用L型固定钳身作为承载基础，长条形钳臂上开设多组等距连接孔，可根据待夹持工件的尺寸调整压合组件的固定位置，活动压合端搭配螺旋调节结构，旋转调节杆即可实现压头的直线进给，完成对工件的夹紧与松脱操作，压头末端采用圆柱型设计，可适配不同外形的小型工件夹持需求，所有连接部位均采用标准螺栓紧固，既保证结构的连接强度，也便于后期的拆装维护与部件更换。设计思路围绕实用性与通用性展开，摒弃冗余的装饰性结构，所有造型均服务于夹持功能的实现，参数化的建模方式也支持后续根据实际使用需求快速调整钳身长度、调节行程、孔位间距等核心参数，可直接对接后续的工程图生成与加工制造环节，为小型工装的快速定制提供可复用的三维数字化基础。
