齿轮齿条直线往复传动机构

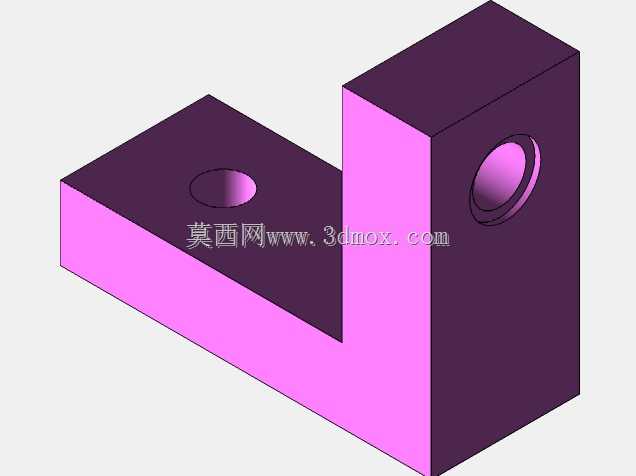

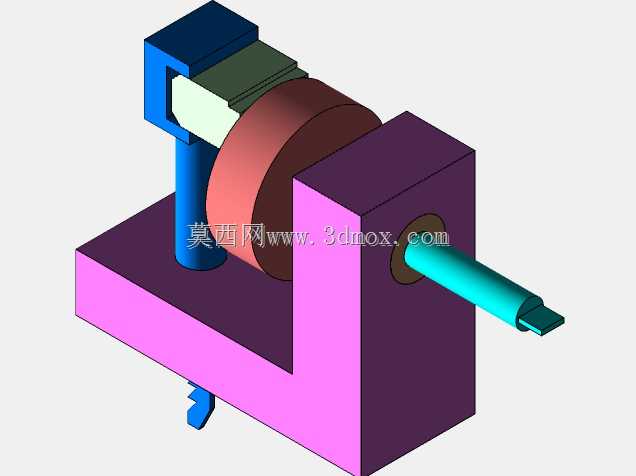

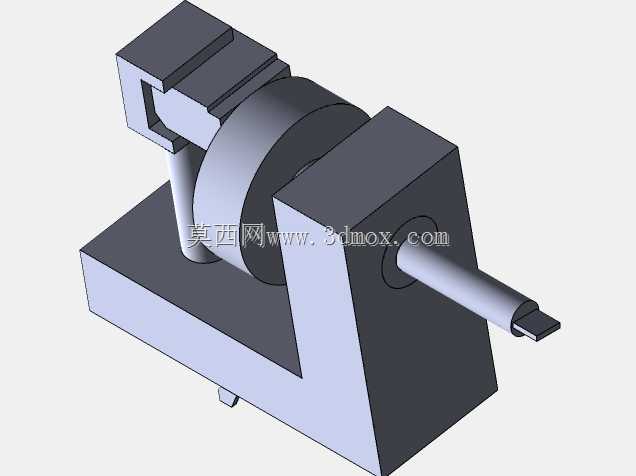

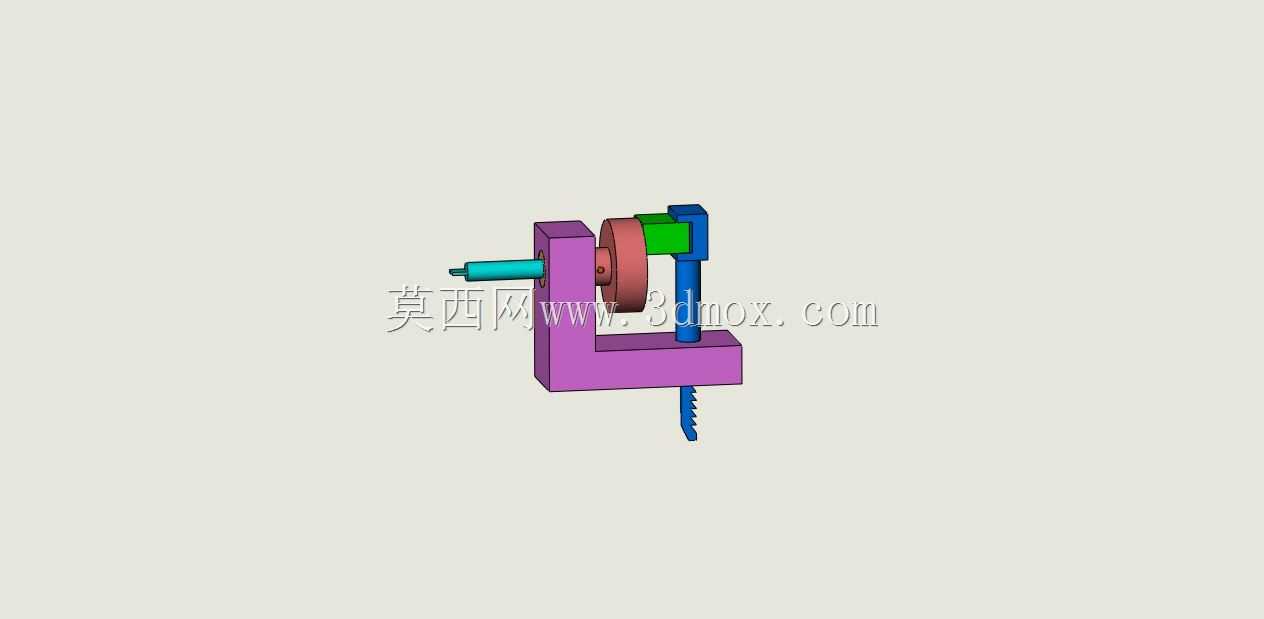

　　这套齿轮齿条直线往复传动机构，是小型自动化执行端里非常典型的运动转换单元，在轻工装配工位、小型送料装置、检测台进给模组以及教学演示台架中都能见到同类结构的落地应用。整套机构以L型紫色安装基座作为承载基体，基座的竖直立板与水平底板一体成型，既承担所有传动零件的定位支撑，也直接作为整机安装的对接基准，底板预留的安装孔位可以直接锁附在设备工作台面或者铝型材机架上，不需要额外加装转接底板，现场装配时能够减少一层装配累积误差。

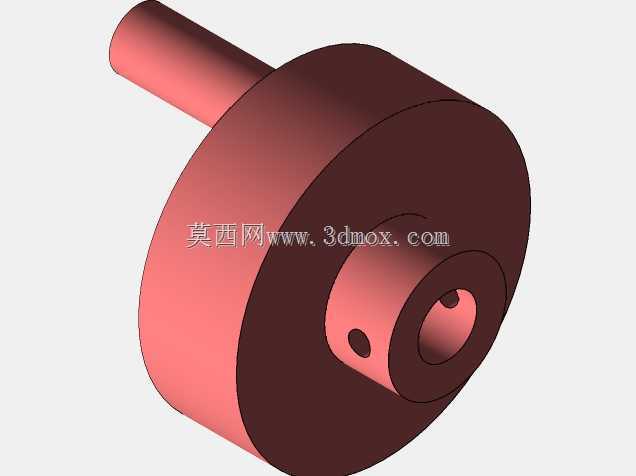

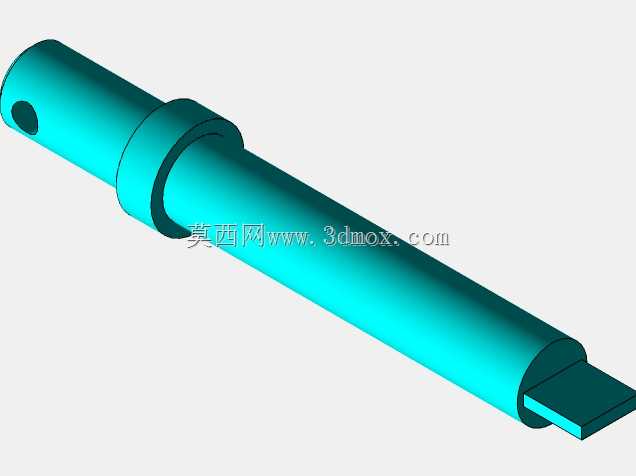

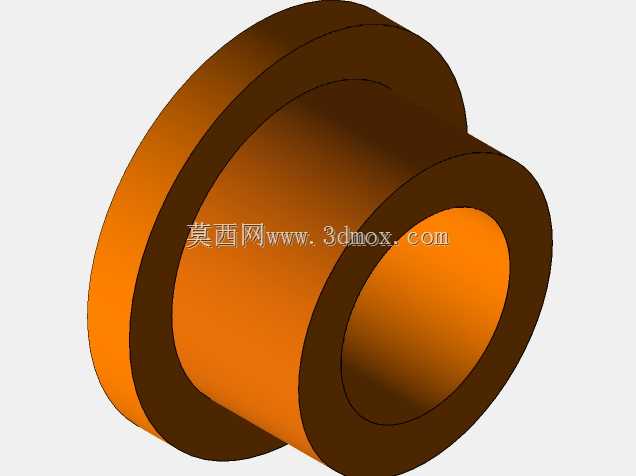

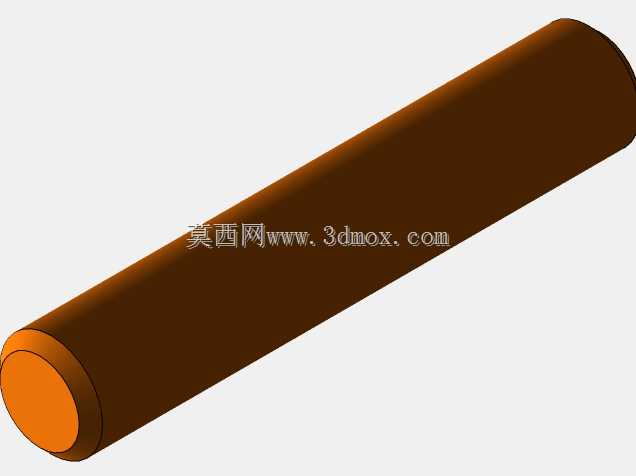

　　从运动传递路径来看，左侧伸出的圆柱轴是动力输入段，轴端可以对接手轮、小型调速电机或者步进电机输出轴，动力经由轴段传递到中部的圆柱齿轮，齿轮与下方竖直布置的齿条保持恒定啮合，齿轮的回转运动就被直接转换为齿条沿竖直方向的直线往复运动。齿轮侧方设置的棕红色限位轮盘，一方面对齿轮的轴向位置进行约束，避免齿轮在传动过程中出现轴向窜动导致啮合侧隙突变，另一方面轮盘的凸缘可以作为行程硬限位的触发接触面，在齿条走到上下极限位置时和基座上的限位挡块贴合，防止齿轮齿条脱啮。

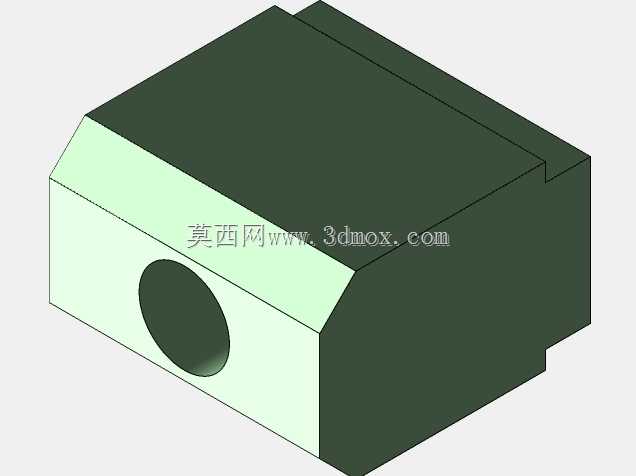

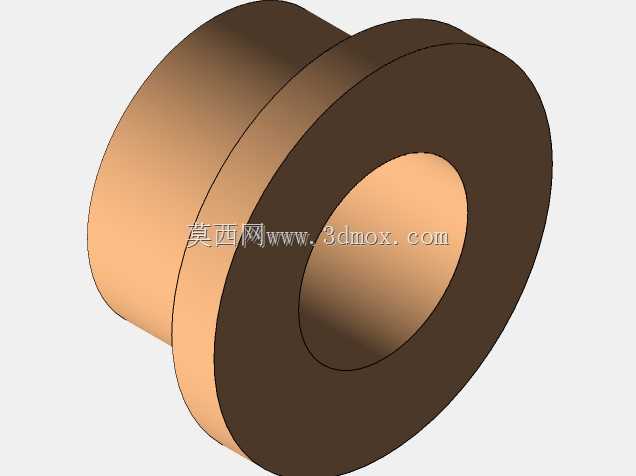

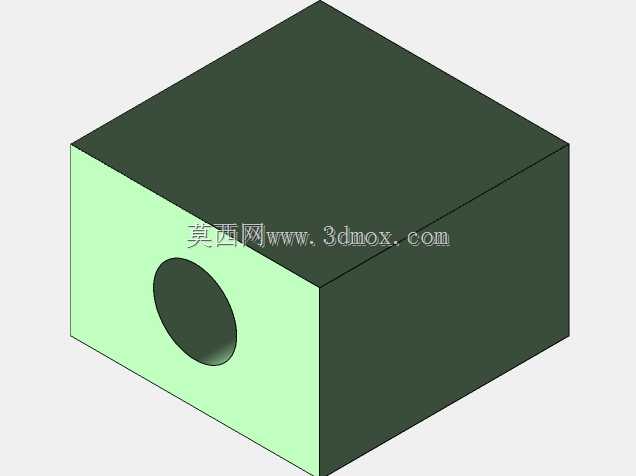

　　基座竖直立板的顶端安装了蓝色的导向滑座，齿条的杆身全程穿过滑座的内孔，滑座内孔和齿条杆身采用小间隙配合，相当于为齿条的直线运动提供了全长导向，哪怕齿条伸出基座下方的长度较长，也不会出现偏摆、卡滞的问题。齿轮和输入轴的衔接处设置了绿色的定位衬套，衬套压装在基座立板的安装孔内，既为输入轴提供回转支撑，也隔绝轴段和基座立板的直接摩擦，长期运行时只需要更换衬套就可以恢复轴孔配合精度，维护成本很低。

　　设计这套结构的时候，首先要敲定的核心参数是齿轮模数和齿条齿形的匹配，模数选取过小会导致齿面接触强度不足，长期承受进给负载时容易出现断齿、齿面磨损过快的问题；模数选取过大则会让整个机构的径向尺寸膨胀，无法适配紧凑的安装空间。其次要控制齿轮轴线和齿条运动方向的垂直度，两者的垂直度误差如果超出允许范围，啮合过程中会出现齿面偏载，局部齿面的接触应力会远超设计值，运行噪音也会明显上升。导向滑座的内孔轴线必须和齿条的运动轨迹完全重合，同轴度偏差会让齿条在滑动过程中受到额外的径向侧向力，不仅会增大滑动阻力，还会让齿条和齿轮的啮合侧隙不断变化，出现进给卡顿、回程间隙超差的现象。

　　从安装边界来看，整套机构的横向占用宽度主要由L型基座的底板长度决定，输入轴向左侧伸出的长度需要提前和动力源的输出轴尺寸匹配，若对接电机则要预留联轴器的安装空间，若采用手轮驱动则要预留手部操作的回转空间。齿条向下伸出的最大行程由齿轮的有效啮合齿宽和限位挡块的位置共同决定，在布局整机结构时，齿条下方的运动区域不能布置其他干涉零件，要留出完整的直线运动通道。基座立板和底板的转折处做了加厚处理，这个位置是整个结构的应力集中区域，当齿条末端受到进给负载时，倾覆力矩会全部作用在转折角位置，加厚的筋位结构可以避免基座受载后出现形变，保证所有传动副的相对位置精度稳定。

　　实际工况里这类机构常被用来完成短行程的上下顶料、工件抬升、压头进给这类动作，相比丝杠传动，齿轮齿条结构的传动效率更高，对粉尘、碎屑的耐受能力更强，在车间多尘的环境下不需要频繁做密封维护；相比同步带传动，它的传动刚性更好，进给位置的保持能力更强，不会出现带体弹性回缩导致的位置偏移。建模过程中所有配合面的装配间隙都按照实际工装公差设定，齿轮和齿条的啮合侧隙、轴和衬套的回转间隙、齿条和导向滑座的滑动间隙都符合常规小型传动机构的设计规范，完全可以直接用于同类进给机构的方案参考、结构选型以及样机开发的结构验证环节，也可以作为机械原理课程中回转运动转直线运动的具象演示结构，帮助理解齿轮齿条传动的啮合逻辑和布局要点。
