手持式鲜果破碎搅打装置结构设计

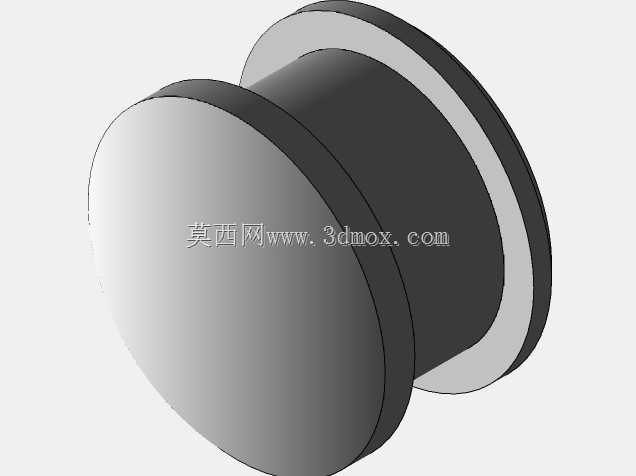

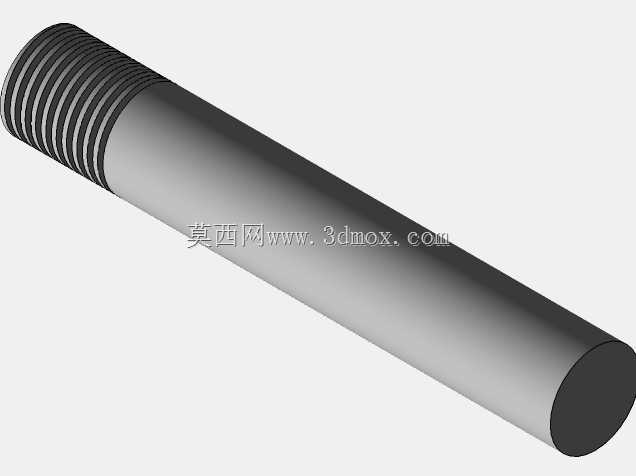

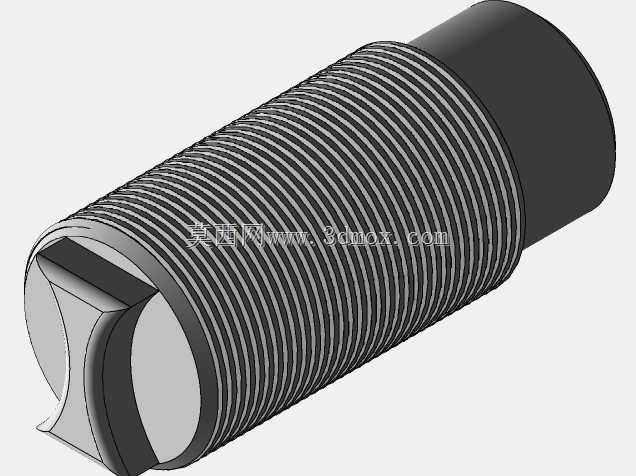

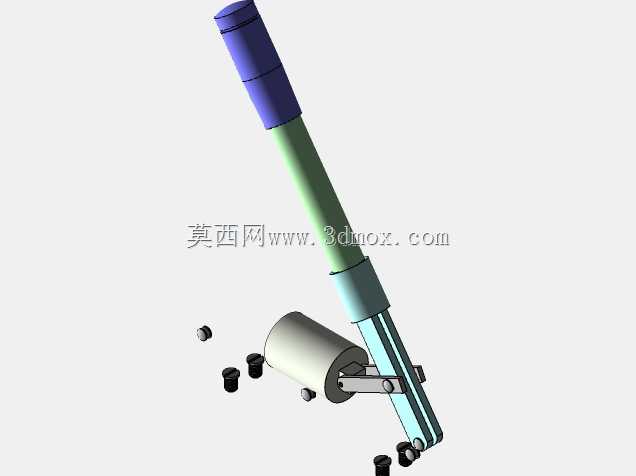

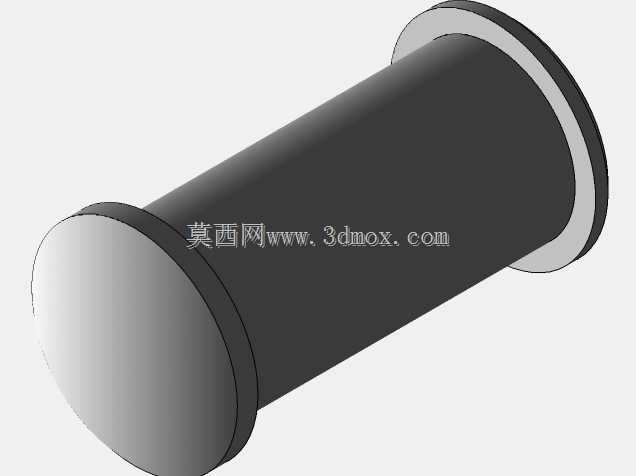

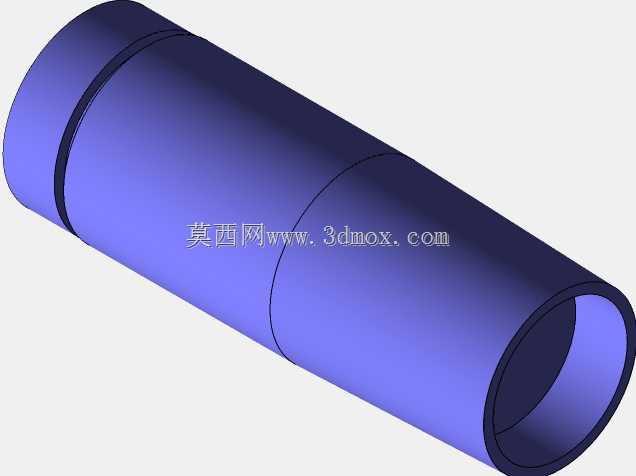

　　这套手持破碎机具的结构方案面向小型鲜果预处理场景展开，整体采用长杆握持端搭配侧置破碎工作头的布局，区别于台式大型破碎设备的固定安装形式，作业时无需将待处理物料批量送入固定料腔，可直接伸入盛装鲜果的容器内完成搅打、破碎作业，适配家庭鲜榨制作、小型饮品门店小批量果泥制备、户外露营食材处理这类零散、移动化的使用场景。长杆主体采用分段式柱体结构，上段为握持操作段，做了不同直径的阶梯轴设计，既可以在握持区域形成贴合手掌的限位台阶，避免作业时手向工作端滑移，也为内部传动杆件预留了分层安装空间；杆身中段为传动防护段，将动力传递的连杆组件完全封闭在杆体内，防止果浆、汁水渗入传动间隙，同时避免作业过程中人体接触运动构件。

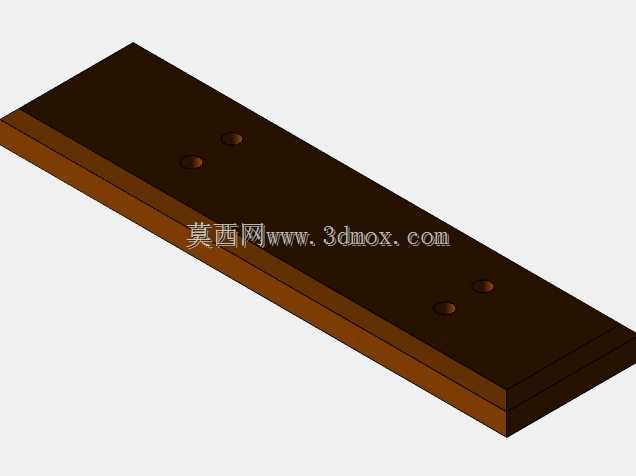

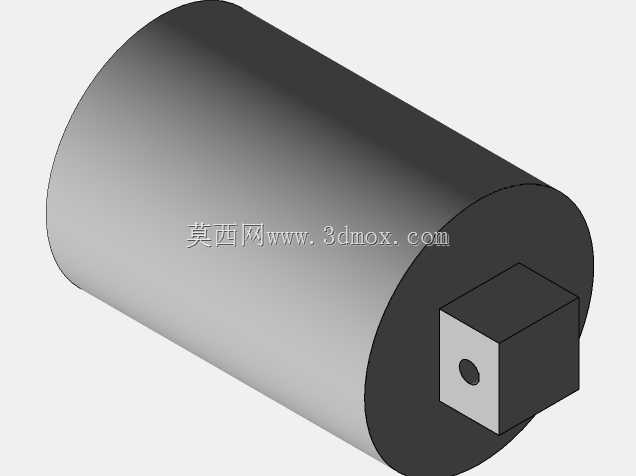

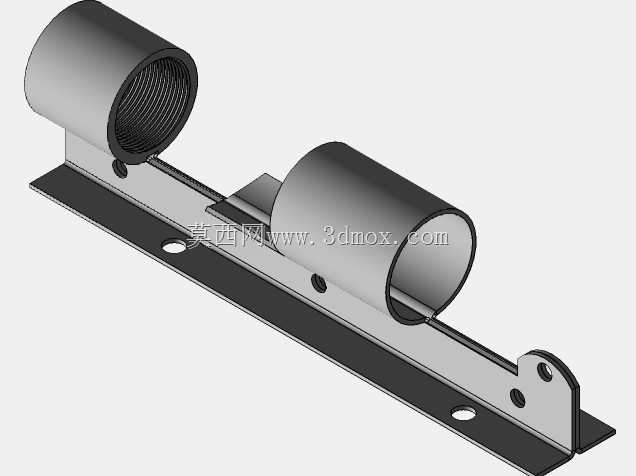

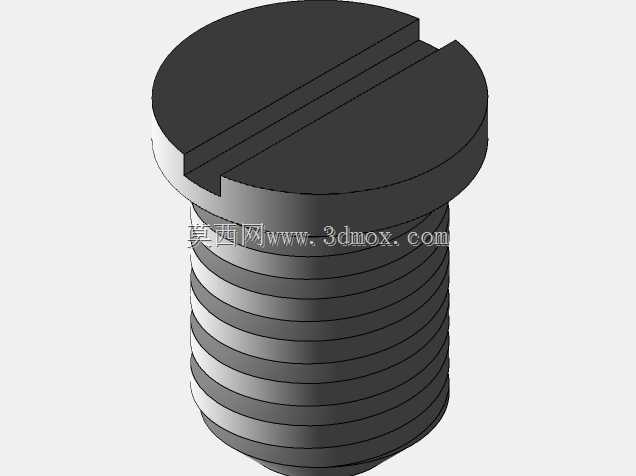

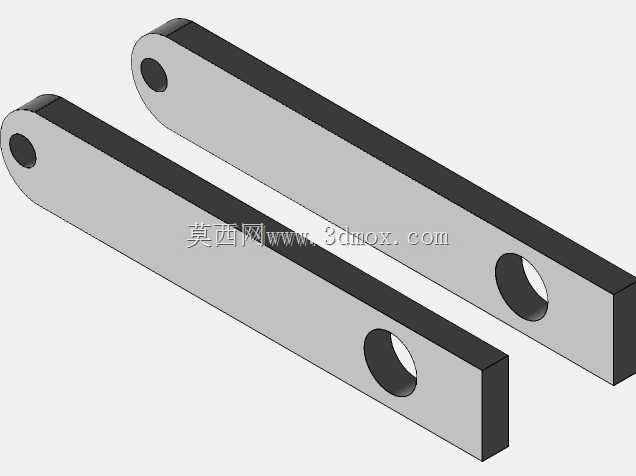

　　侧置的破碎工作头采用卧式短筒壳体作为承载基体，筒体内置旋转剪切构件，端头伸出的铰接连杆与长杆内部的传动件相连，将握持端输入的动力通过连杆机构换向传递至工作头的剪切轴，带动破碎刀组做回转运动；工作头周边配套的多组紧固件分别用于筒壳封盖、刀轴定位、连杆铰接点锁固，装配时各螺栓的预紧行程需要匹配铰接处的转动间隙，既要保证传动连杆摆动顺畅无卡滞，也要避免间隙过大导致作业时出现冲击异响。从安装边界来看，整具机具沿长杆轴向的总长度适配常规容器的深度，工作头的径向尺寸小于常见料理桶、鲜榨容器的口径，可直接伸入容器内部作业，不需要额外配置安装基座；长杆尾端的柱段可适配配套的驱动连接件，既可以接装手动旋转握柄实现低功耗手动破碎，

　　也可以对接小型电动驱动单元完成电动搅打，两种驱动形式的安装接口保持同轴，切换时不需要改动内部传动结构。设计过程中针对鲜果破碎的作业特性做了对应结构优化：工作头的剪切端贴近容器底面布置，避免长杆悬伸过长导致作业时工作头晃动；铰接连杆的摆动行程经过匹配，保证刀组的回转扭矩足够破碎去皮后的鲜果果肉，同时不会因扭矩过大导致整机握持阻力超标；分体式的筒壳结构可在作业完成后快速拆解，清理残留在刀组、筒壁缝隙内的果浆残渣，避免汁水残留滋生杂菌。长杆的分段柱面同时做了粗细过渡处理，传动段的直径略大于握持段，在内部容纳传动杆件的同时控制整具重量，长时间手持作业不会出现过度负重的疲劳感；工作头与长杆的连接位置设置了限位贴合面，

　　保证工作头轴线与长杆轴线的相对角度固定，作业时不会出现工作头偏转的情况。这套结构没有采用复杂的集成电控设计，全部以机械传动、铰接配合、紧固件锁固的形式实现功能，结构件加工难度低，后期维护时仅需要对铰接点、刀轴位置做润滑养护，更换磨损的剪切构件即可恢复作业性能，对于小批量、零散化的鲜果破碎作业场景来说，兼具便携性与实用可靠性。
