汽车12V50Ah铅酸启动蓄电池结构

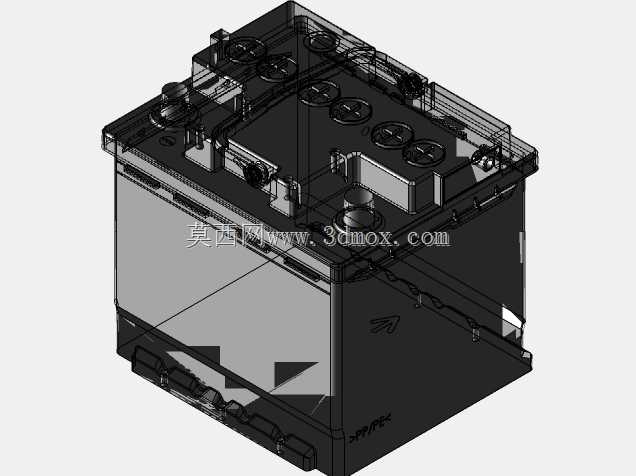

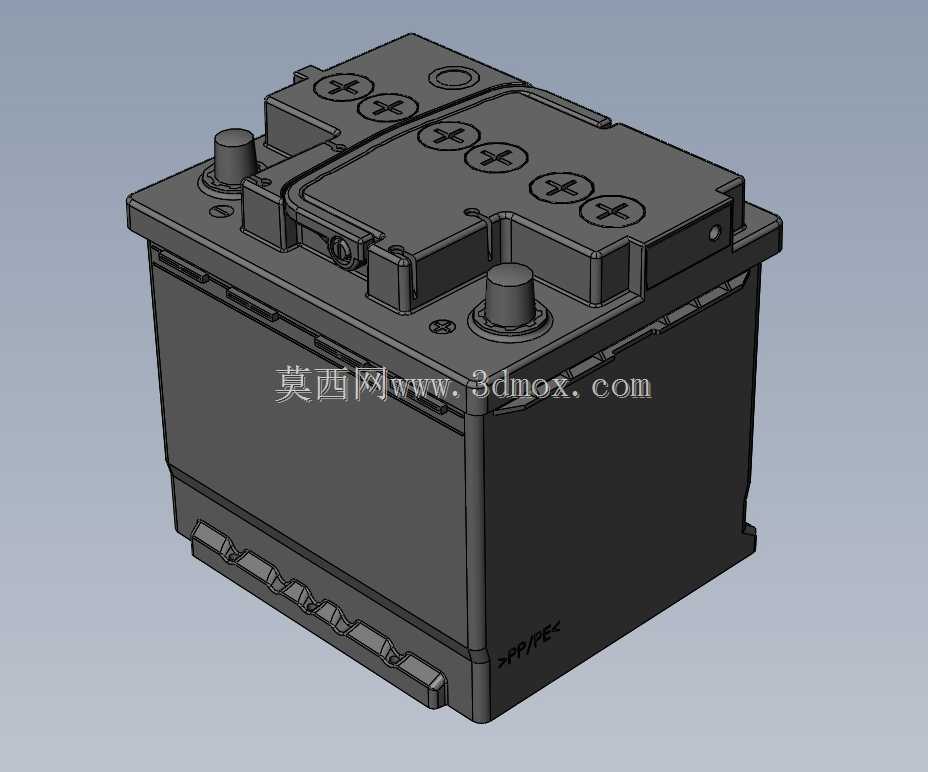

　　该三维结构围绕乘用车及轻型商用车常用的12V、50Ah铅酸启动蓄电池展开，完整呈现了电池槽体、上盖、极柱、注液盖、提手、底部固定边以及侧面加强特征之间的装配关系。模型并非只做外观包覆，而是把实车安装中经常被忽略的边界条件一并纳入：顶部极柱位置、端子周围避让空间、上盖排气与补液区域、箱体底部与压块或托架接触的台阶，都按照维修拆装和机舱布置的实际逻辑进行表达。

　　从使用场景看，这类蓄电池主要布置在发动机舱、后备厢侧舱或座椅下方，承担发动机启动瞬间的大电流放电，并在发电机未工作或负载短时偏高时为点火系统、仪表、车灯、控制器和车载附件供电。启动工况下电流冲击大，机舱内还伴随振动、温度循环和泥水侵蚀，因此外形设计不能只追求规整。模型中箱体侧壁设置了连续的竖向加强筋和局部增厚区域，用于提高塑料槽体在内部极板组压紧后的刚性；底部带有凸出的安装边和限位结构，可与车辆电池托盘、压块或绑带配合，限制车辆加减速和颠簸时的纵向、横向位移。

　　顶部结构是建模和选型时最需要关注的部分。两个圆形极柱按照正负极区域分置，柱体周围保留了足够的接线空间，便于夹箍压紧、扳手操作以及后期维护。上盖表面布置了多个注液盖，对应单体电池格仓，既体现可维护铅酸电池的补液特征，也让上盖的高度差和密封面关系更加明确。上盖还集成了提手、凹槽和定位凸台，这些特征在真实产品中承担搬运、装配识别和加强盖板刚度的作用。若在整车环境中进行校核，需要重点检查极柱上方与引擎盖、线束插头、保险盒之间的垂直间隙，同时确认正负极附近不会被金属支架或线束端子误接触。

　　建模思路上，主体采用槽体与上盖分件表达，箱体以拔模方向为基础建立侧壁，底部圆角、侧边卡扣和加强筋随外形逐步叠加；上盖则通过分区域凸台、孔位和封盖特征还原注塑件的层次。极柱、注液盖和提手作为独立结构处理，有利于在工程图或装配校核中单独显示，也方便后续改成免维护电池、不同容量规格或不同端子标准时快速调整。外观面保留了模具制造中常见的圆角、拔模斜度和筋位过渡，避免把薄壁塑料件建成无工艺依据的理想方块。

　　安装边界方面，这类电池的外形接近长方体，但真正干涉检查不能只看最大长宽高。底部凸缘决定托盘支撑范围，上部极柱决定线束弯曲半径，侧面凹槽和加强筋会影响保温套、固定压板和隔热板的布置。维修装配时，电池需要沿近似竖直方向落入托盘，再通过压块或拉杆压紧；若周边有空气滤清器壳体、保险丝盒、线束支架，应保证吊取和落位过程中不与上盖边缘刮擦。端子接线区还要预留拆装工具转角，并让蓄电池接线孔与整车线束端子方向一致，减少硬拉线束造成的密封失效。

　　对于结构设计人员，该模型可用于发动机舱电池包布置、电池托盘开发、维修工具空间分析和教学演示；对于三维建模学习者，它提供了一个典型注塑壳体加多个功能附件的综合案例，可以练习拔模、圆角、筋板、阵列孔位、装配干涉和外观细节控制。整体结构强调车用启动电池在紧凑空间内的可安装性、可维护性和抗振动能力，而不是单纯还原一个黑色箱体。
