滚花尖头快拧调节螺钉结构设计

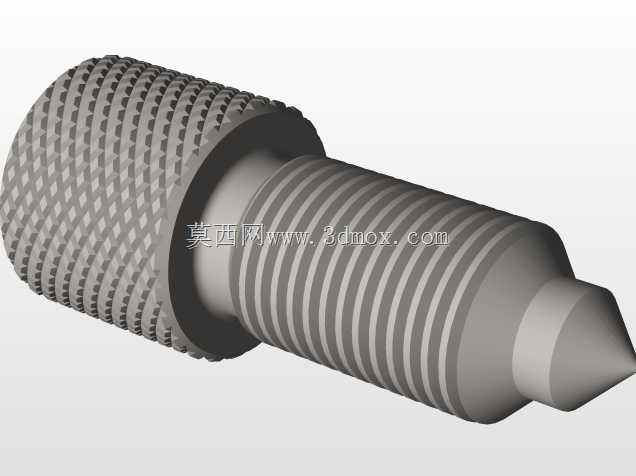

　　这款带滚花握持段的尖头螺钉，在工装夹具、通讯设备面板、小型检测治具以及手动调节机构里使用频率很高。做结构设计时，最先要明确的不是螺纹规格本身，而是操作人员是否需要频繁徒手松紧：如果每次调节都要借助扳手，工位换型或者现场调试的节奏会被明显拖慢，因此在螺钉头部加工网纹滚花就成了很务实的选择。滚花区域的外径要大于螺纹公称直径，齿纹深度控制在手指旋拧时能提供足够摩擦力、又不会在快速转动时刮伤掌心的范围；滚花段后方设置一圈轴肩，轴肩直径介于滚花外径与螺纹大径之间，一方面在螺钉拧入到位时承担轴向限位，避免螺纹过度旋入损伤基体，另一方面也让头部到杆部的应力过渡更平缓，减少热处理或高频旋拧时在截面突变处产生裂纹的风险。

　　杆部螺纹段采用标准三角牙型，建模时要把牙顶、牙底的圆角细节还原出来，不能只用光杆贴图代替，否则后续做干涉检查、出工程图或者导入有限元分析时，螺纹配合的接触状态会完全失真。螺纹末端不是常见的平端，而是加工出锥状尖头，这种结构有两个很明确的使用场景：一是在定位工装里，尖头可以顶入工件表面预先钻好的定位凹坑，靠锥面贴合限制工件横向窜动，比平端螺钉的摩擦力定位更可靠，在振动工况下不容易松脱；二是在薄板或者软质材料的预连接工序里，尖头能够自行找正底孔中心，即使两个连接件的孔位存在少量同轴度偏差，旋入过程中锥面也能引导螺纹顺利咬合，降低错牙、滑丝的概率。

　　从安装边界来看，滚花头部的轴向长度要预留出手指捏持的空间，当螺钉安装在设备面板上时，头部外侧不能被相邻的线槽、支架或者外壳遮挡，周围至少要留出能容纳两根手指转动的径向间隙；轴肩的贴合面需要和被连接件表面保持垂直，如果安装面是铸件毛坯面，最好在对应位置铣出小凸台或者锪平，避免轴肩单点接触导致螺钉承受附加弯矩。尖头部分的伸出长度要根据定位深度核算：顶入定位坑时锥面不能完全压到底，要让螺纹段承担主要锁紧力，尖头只负责定位导向；如果是作为紧定螺钉顶在轴类零件表面，锥尖的接触位置要避开轴的键槽和磨削退刀槽，防止应力集中把轴面顶出凹痕。

　　建模过程中，滚花特征可以用圆周阵列的菱形微切体实现，阵列数量要和滚花外径匹配，齿距过密会让模型数据量陡增，加工时也容易出现滚花轮崩齿，齿距过疏则摩擦力不足；螺纹段建议采用真实扫掠牙型，端部锥面和螺纹收尾处要做平滑衔接，不要留下尖锐的几何破面。整套零件的尺寸链从指尖接触的滚花外圆开始，经过轴肩限位面、螺纹配合段，一直到最前端锥尖，每一段的直径变化都对应实际装配里的一个功能需求，没有多余的装饰结构，完全围绕手动快调、定位导向和轴向锁紧这三个核心动作展开，在小批量工装制作和通讯终端内部固定场景里，能兼顾操作效率与连接可靠性。
