便携式5kVA三相柴油发电机组结构

　　野外抢修、临时施工、市政维护、户外作业以及无固定市电区域，往往需要一套能够快速转移、独立供电的电源设备。该三维作品呈现的是一台便携式5kVA三相柴油发电机组，整体围绕小型柴油动力、发电输出、防护搬运、操作控制和维护空间进行集成设计。设备采用框架式外围结构，钢管或型材弯折形成环绕式保护架，既承担搬运时的受力边界，也在磕碰、倾倒和堆放场景中为发动机、发电机、油箱及控制元件提供缓冲。框架四角的圆润过渡避免尖锐突出，侧面留出握持和绑扎位置，使机组能够通过人力短距离挪移，也便于使用车辆运输时固定。

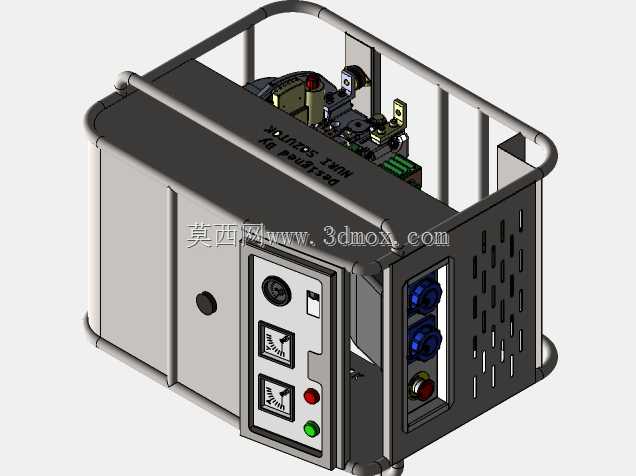

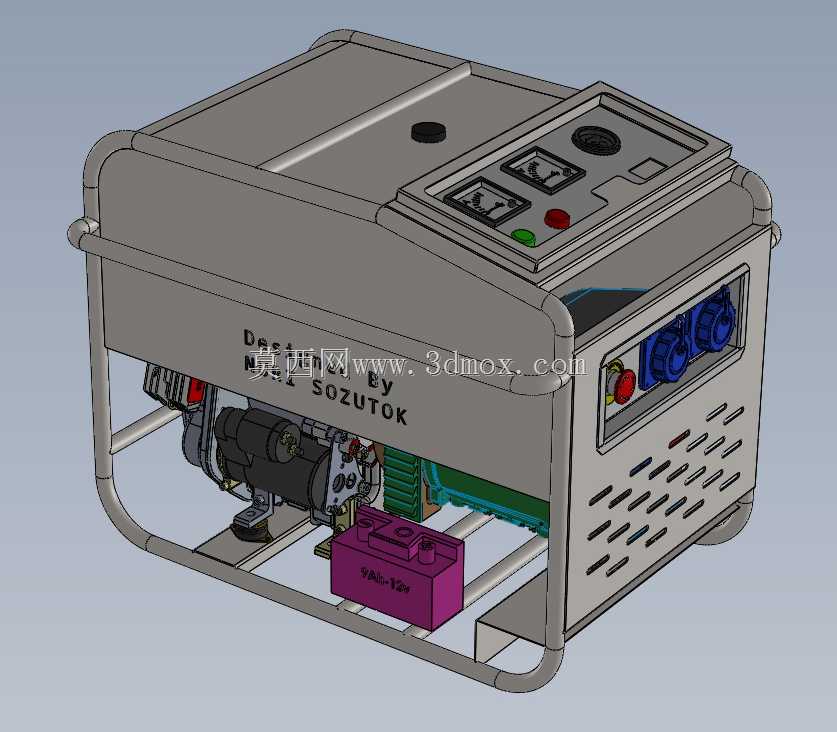

　　从布局上看，动力单元位于机组下部偏前位置，柴油发动机通过连接结构与发电单元耦合，外围布置散热、排气、燃油、启动电池和电气线路。上部壳体承担油箱、顶盖和防护面板的综合作用，顶面设置加注口或检修口，操作人员无需拆解大面积护板即可完成日常检查。前部倾斜控制面板集中布置仪表、开关、指示灯和输出接口，面板角度符合站立操作时的视线方向，读数和插拔接头都比较直接。侧面开设通风槽，配合内部发动机散热路径，使冷空气能够从低位进入、热空气从合适位置排出，减少热积聚对电气元件和线束的影响。

　　该机组的功能重点在于提供独立三相交流电源。模型中控制面区域保留了仪表、按钮和状态指示位置，可用于电压、运行状态、启动停止及故障提示等信息的呈现；侧部输出接口区域设置多组插座或接线端口，并配有醒目的操作件，方便在临时供电时快速接入负载。对于小型工地电动工具、照明回路、维修设备或户外临时装置，这类机组不需要依赖固定配电房，加油后即可形成独立供电点。与大型固定式发电机组相比，它的功率等级较低，但转移灵活、占地小、启动准备时间短，更适合分散、短时和移动作业场景。

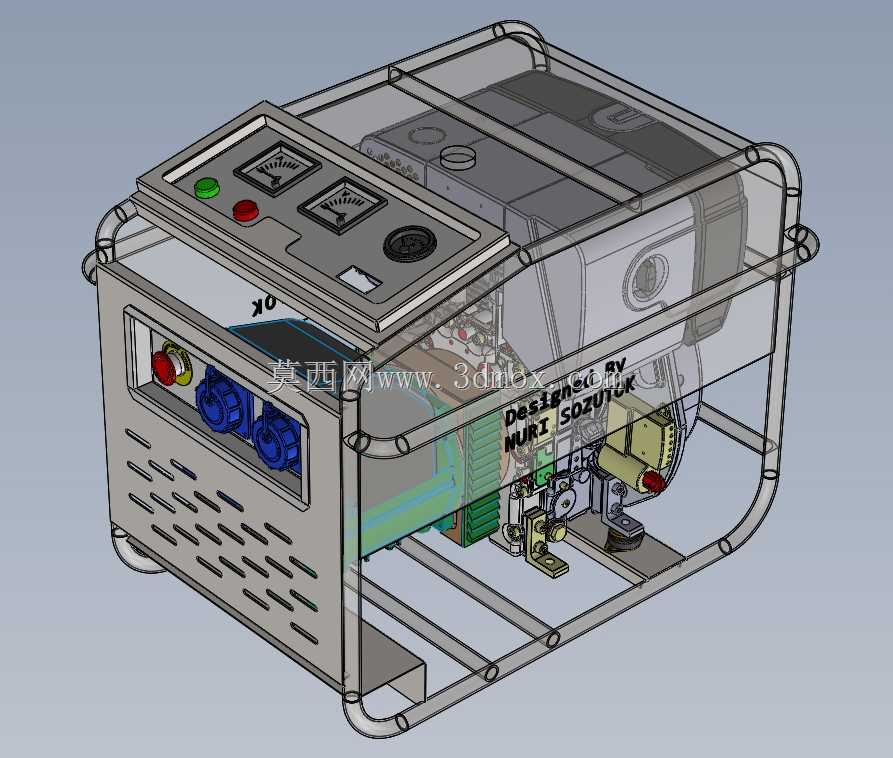

　　结构设计时需要同时考虑振动、噪声、热量和维护可达性。柴油发动机工作时存在明显往复振动，因此动力总成与底架之间应设置减振支撑，框架与外罩之间也要避免刚性硬碰。模型下部可见发动机、电池和管线的相对位置，实际工程中需要校核启动电池与高温部件、旋转部件的安全距离，线束应远离排气和散热区域，并通过扎带、支架或护板固定。油箱置于上部时，要关注燃油重力、加注便利性以及渗漏风险，顶盖与框架的连接应具备足够刚度，避免搬运过程中变形压迫内部元件。

　　外形边界方面，机组整体呈低矮箱式布局，长度主要由发动机—发电机串联轴线和外围防护架决定，宽度受控制面板、输出接口及侧面检修空间约束，高度则由油箱顶盖、底部支撑和机架共同确定。框架外侧构成最大包络，设计搬运通道、车厢摆放或仓库堆叠时，应以框架最外点作为干涉检查基准，而不是只测量机身壳体。底部支撑面需要承受整机满载质量，并在不平地面上保持稳定；若配合脚轮或拖移附件，还应重新校核底架强度和牵引受力。控制面板前方应预留人员站立和接线操作空间，侧面通风槽不能被贴靠遮挡，加注口上方也要保留打开油盖和使用油壶的垂直空间。

　　从三维建模角度看，这类设备适合采用总体包络—子装配—细节校核的方式推进。先建立机架、发动机、发电机、油箱、外罩、控制面板和电池等关键体块，确认轴系、重心、通风和维护路径；再细化面板开孔、插座安装、护罩折弯、通风槽、紧固件和线束走向。模型不仅要表达外观，还应反映真实装配关系：发动机与发电机的同轴连接、底架减振点、外罩拆装顺序、门板或护板是否与管路干涉、插座后方是否留有接线半径，都会影响后续工程落地。对于选型人员而言，可通过该结构直观看出机组的搬运方式、操作面朝向、接口位置和维护开口，从而判断其是否适合野外抢修、工程临时供电、户外保障或小型作业平台使用。
