滚花手拧拇指锁紧螺钉结构

　　该拇指螺钉主要用于需要频繁手动拆装、快速压紧和免工具调节的机械连接场景，常见于工装夹具、检测治具、通讯设备维护口盖、小型仪器面板、摄影支撑附件以及实验装置的可调限位部位。相比普通六角头或沉头螺钉，它的核心价值在于操作者可以直接通过手指施加扭矩完成锁紧与松开，在空间受限、维护频次高或不允许随身携带扳手的工况下，能够显著缩短装拆时间，同时降低因工具干涉造成的表面划伤风险。

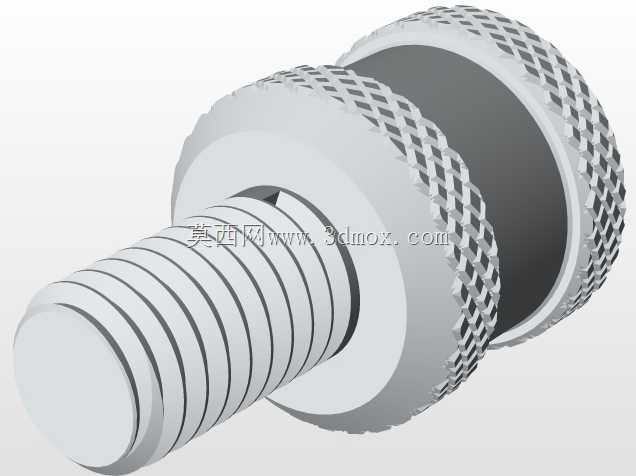

　　从结构上看，模型由外螺纹段、轴肩过渡区和大直径滚花握持头三部分组成。外螺纹段承担主要轴向夹紧功能，螺纹牙型沿螺杆连续分布，端部进入预制螺纹孔后，通过旋转产生轴向拉力，使被连接件贴合。轴肩位于螺纹段与握持头之间，形成明确的承压端面；在安装到位后，该端面可直接压靠在被固定件表面，既传递夹紧力，也起到限位作用，避免螺钉过度旋入。对于薄板、塑料外壳或铝合金治具等较软基材，轴肩还能扩大接触面积，减少局部压痕和应力集中。

　　握持头采用明显大于螺纹直径的圆柱结构，这是手拧紧固件区别于普通螺钉的关键。增大头部直径后，手指旋转时的力臂随之增加，在相同人手握持力下可获得更高的拧紧扭矩。头部外圆设置网纹滚花，滚花纹路沿圆周交错分布，能够增加指腹与金属表面之间的摩擦系数。实际使用中，操作者通常用拇指和食指捏住头部两侧，或用拇指按压顶面、其余手指拨动滚花区完成旋合；当手部有少量油污、粉尘或佩戴薄型防护手套时，滚花仍能提供可靠的防滑接触。

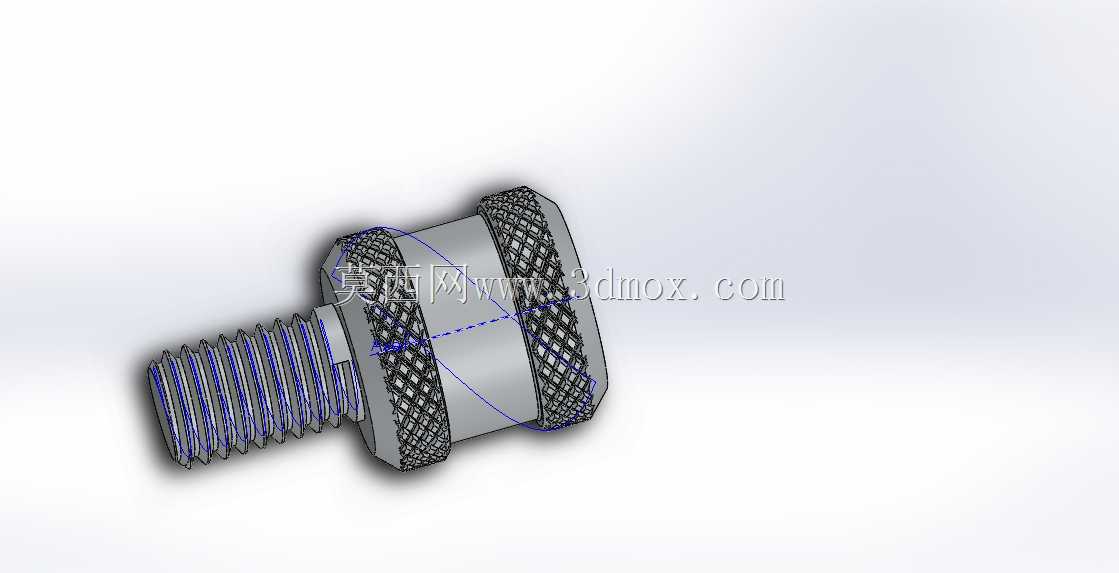

　　头部两端保留较窄的光滑环带，中间区域为滚花面。这种布局既保证了主要握持区的摩擦力，也使头部端面和过渡边缘保持规整，避免滚花纹路延伸到承压面而影响贴合稳定性。模型中头部与螺杆同轴布置，外圆、轴肩和螺纹段之间的回转中心线一致，有利于在旋入过程中保持平稳，减少偏心带来的别劲现象。对于需要高频调节的部位，同轴度还会影响手感：若头部与螺杆偏移，旋转时会产生明显跳动，长期使用后容易造成螺纹孔磨损。

　　设计这类零件时，首先要确定被连接件的厚度、基材螺纹有效深度以及所需夹紧力。螺纹规格不能仅按外观选择，而应校核轴向预紧力与螺纹剪切强度；手部可施加的扭矩有限，因此拇指螺钉更适合中等或低载荷定位、压紧和调节，不宜替代高强度螺栓承受大幅振动或冲击载荷。若用于钢件连接，可选择标准粗牙螺纹以提高耐磨性；若用于铝合金、塑料或薄板组件，则应关注螺纹啮合长度，必要时配合铜嵌件、压铆螺母或浮动螺母使用。

　　安装边界方面，螺钉旋入后需要在头部周围保留手指操作空间。头部直径较大，虽然提升了手动扭矩，但也要求被装配件表面避开相邻筋位、线缆、管壁和其他凸起结构。若安装面附近存在侧壁，应保证手指能够捏住滚花区并完成至少半周以上的连续旋转；空间过于狭窄时，即使螺钉本身能够装入，也会失去免工具操作的意义。头部高度则关系到握持接触面积，过低会导致手指难以发力，过高则可能影响设备外观或增加碰撞风险。

　　在工装夹具应用中，该螺钉可作为快速压块的调节件，用于固定待加工样件、定位板或可换挡块；在通讯设备和小型电子产品外壳上，它适合用于需要经常打开的检修盖，避免普通小螺钉丢失；在实验台架和光学支撑结构中，则可用于轻载滑块、导向条和角度调节板的手动锁定。其受力路径清晰：手指扭矩通过滚花头部传入零件，螺纹副将旋转运动转化为轴向压紧力，轴肩端面把载荷均匀传递到被连接件表面。

　　三维建模时，螺纹段可按照实际牙型轮廓进行螺旋切除，也可在方案阶段采用示意螺纹表达外径和啮合长度；头部滚花需要通过圆周阵列或交错纹理特征体现，以便检查握持区比例和外观工艺性。工程出图阶段应重点标注螺纹规格、螺杆有效长度、头部外径、头部高度、轴肩直径及端面粗糙度，同时明确滚花区域范围。对于批量加工，滚花通常在车削后通过滚花刀在圆柱表面成型，螺纹则可采用车削、搓丝或滚丝工艺完成；头部边缘应设置细小倒角，去除毛刺并改善手指接触感受。

　　该结构兼顾了手动操作的人机工程需求和紧固件的基本连接功能，造型简洁，受力明确，适用于追求快速装拆、维护便利和无工具操作的轻型机械连接场合。
