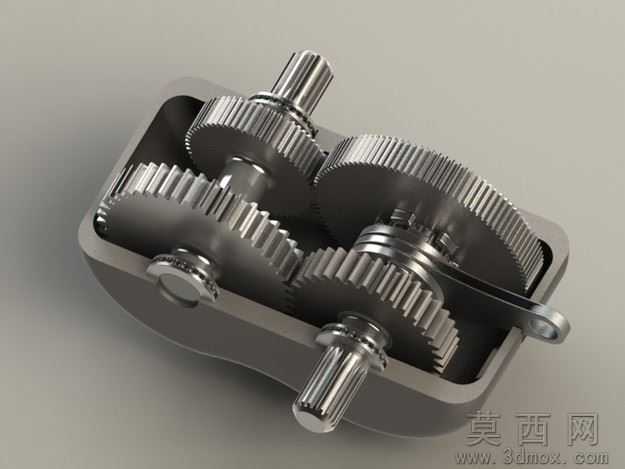

两档齿轮式变速箱SolidWorks三维模型

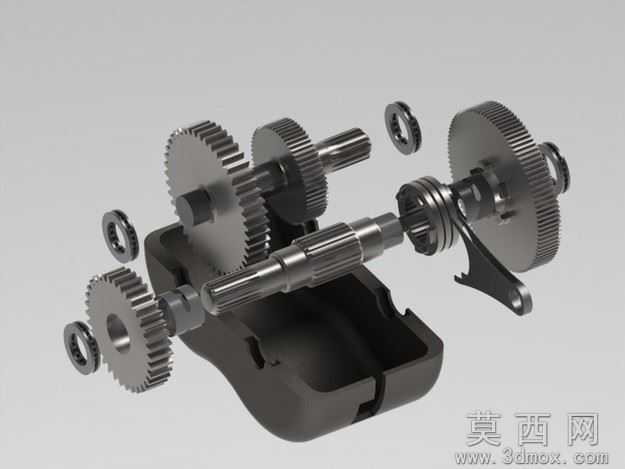

本模型为两档齿轮式变速箱结构，采用SolidWorks2012版本完成全参数化建模，建模过程严格遵循机械设计规范，首先完成输入轴、输出轴、中间轴的基准轴定位，通过草图绘制各齿轮的齿廓渐开线曲线，经拉伸、阵列、布尔运算完成直齿圆柱齿轮的实体建模，同步完成换挡拨叉、箱体、轴承位、端盖等附属结构的特征创建，所有零件均添加完整的几何约束与尺寸关联，修改核心参数即可快速调整传动比适配不同设计需求。

参数设计层面，模型设定低速挡传动比为1.67，对应主动齿轮齿数60、从动齿轮齿数100，高速挡传动比约为1.29，对应主动齿轮齿数45、从动齿轮齿数35，各轴径、轴承安装位、齿轮模数均符合通用机械传动设计标准，齿轮啮合侧隙、轴肩定位尺寸预留合理装配公差，可直接导出工程图用于生产参考。

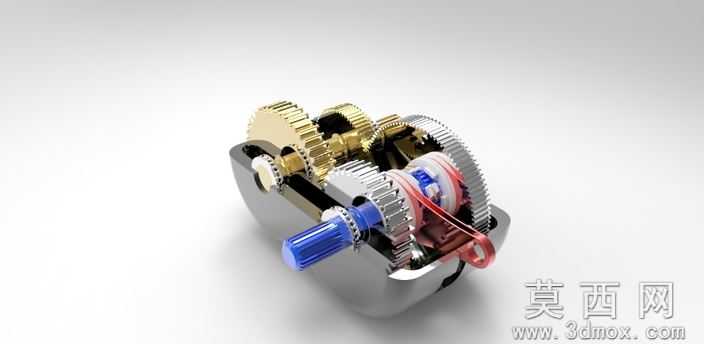

渲染材质方面，所有传动齿轮、传动轴采用抛光合金钢材质，添加金属磨砂纹理与边缘倒角高光效果，变速箱箱体采用哑光铸铝材质，换挡拨杆采用镀铬金属材质，场景搭配柔和漫反射光照，清晰呈现内部齿轮啮合结构与装配关系，同时附带STP、IGES等通用中间格式文件。

结构原理上，该变速箱采用定轴式齿轮传动布局，输入轴动力通过常啮合齿轮传递至中间轴，换挡拨叉控制滑动齿轮组啮合不同档位的从动齿轮，实现两档转速输出，空挡状态下齿轮组随轴空转无动力输出，杠杆式换挡机构定位清晰，可直观展示档位切换的动力传递路径。

软件兼容层面，模型除原生SolidWorks格式外，导出的STEP、IGES格式可兼容UG、Pro/E、CATIA等主流三维设计软件，STL格式可直接用于3D打印验证装配结构，无特征丢失、破面等问题。

研发教学应用上，该模型可作为机械原理课程中齿轮传动、变速箱结构章节的教学演示案例，也可作为小型传动设备、代步机械的动力变速单元研发参考，帮助设计者快速理解定轴式变速箱的装配逻辑与传动原理，缩短同类产品的研发周期。
