双轮夹持式便携影音播放支撑装置

　　这套支撑结构面向日常桌面影音观看、短视频浏览与视频通话场景，核心解决手机平放时视角过低、手持长时间疲劳、普通支架夹持范围受限的问题。整体采用双侧立式滚轮夹持加中部承托臂的布局，没有采用常见的整块背板夹爪方案，而是把接触与限位功能拆分到四个滚轮和一条柔性托臂上，让设备取放更顺，适配厚度变化的能力也更强。

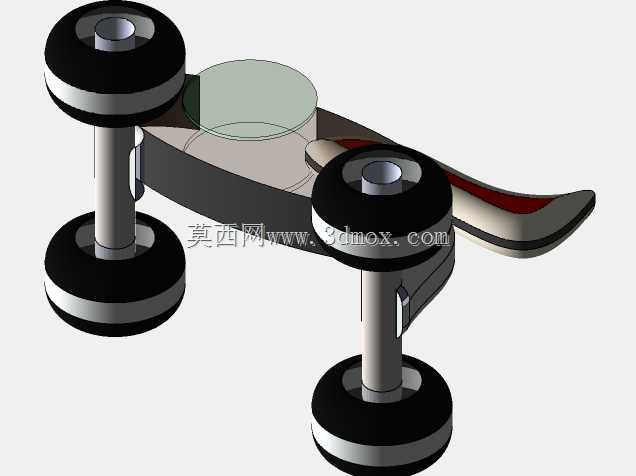

　　从结构组成看，左右各有一根竖直支撑柱，柱体上下两端分别装配一个带黑色软质外圈的滚轮，四个滚轮共同形成左右两侧的夹持接触面。滚轮外圈采用弹性包覆层，接触手机边框或保护壳边缘时可以产生轻微压缩变形，既增大摩擦防止设备下滑，又能避免硬接触刮伤外壳。滚轮自身可绕轴转动，手机装入时沿滚轮曲面顺势推入，退出时反向抽出，动作阻力小，不需要额外扳开夹爪。支撑柱与中部主体之间保持确定间距，该间距决定了可容纳设备的宽度边界；设计时需要结合主流手机宽度、带壳厚度以及手指操作空间校核，过窄会导致大屏手机无法放入，过宽则夹持力不足、设备容易晃动。

　　中部承托臂是承担设备重量的主要部位，其顶面设置一块近似圆形的浅绿透明区域，可作为手机背部的靠垫或防滑接触面。托臂从主体向后上方延伸，末端形成贴合手机下缘或背部的曲面，承托面与竖直方向保持一定倾角，使手机装入后自然处于后仰观看姿态。托臂侧面可见红黑分层的包覆造型，这部分不仅是外观处理，也对应内部刚性骨架与外部软胶层的复合结构：刚性骨架保证承托臂在设备重量下不发生明显下垂，软胶层则提升接触摩擦力并吸收轻微振动。托臂与主体连接处需要做圆角过渡，避免应力集中，因为手机反复装入和按压会在该区域形成交变载荷，若截面突变过大，长期使用容易出现发白或断裂。

　　夹持力的形成主要依靠左右支撑柱相对位置与滚轮弹性变形。手机放入后，两侧滚轮被向外撑开，弹性外圈产生回复力，把设备限制在中间区域；上下滚轮的竖向布置则让接触点分散到手机高度方向的两个位置，即使设备重心偏上或偏下，也能形成稳定的多点约束。与单点侧夹相比，这种四点接触方式对手机厚度变化不敏感，裸机、薄壳、厚壳都能通过滚轮变形量吸收差异，但建模时必须控制滚轮外径、柱间距和软层硬度之间的匹配：软层过厚会使支撑偏软，打字时屏幕晃动；软层过薄则夹持生硬，插入阻力大。

　　实际使用中，手机背部靠在中部承托面上，左右边框被四个滚轮轻轻夹住，下缘可落在托臂弯折处，形成“背部支撑+两侧限位+底部承托”的组合约束。观看横屏视频时，设备横向放置，滚轮接触位置转移到手机短边两侧，此时需要依靠托臂曲面和滚轮摩擦共同防止旋转；因此承托面的摩擦系数、滚轮轴线方向以及托臂倾角都要配合，不能只靠侧向夹紧。竖屏浏览时，手机长边近似竖直，左右滚轮提供主要导向，底部承托承担重量，整体稳定性更好。视频通话场景下，前置摄像头需要保持在可视范围内，支撑结构不应遮挡屏幕边缘和摄像头区域，建模时应把手机模型按常见尺寸放入装配体，检查滚轮与侧边按键、充电口、扬声器开孔的干涉关系。

　　外形尺寸方面，这类桌面支撑装置需要控制底座投影面积和整体高度。支撑柱高度决定上下滚轮的跨距，跨距越大，抗倾覆能力越好，但整体收纳尺寸增加；柱体过短则接触点集中，手机受到触碰时容易摆动。中部主体宽度应略小于手机宽度，避免夹持时主体顶到手机背面而影响滚轮贴合。托臂向后延伸的长度关系到重心位置，设备装入后的合成重心应落在支撑接触面范围内，若托臂过长或仰角过大，手机重心后移，按压屏幕前侧时可能出现翘动。滚轮直径也需要兼顾导向与外观，直径过小会导致接触应力集中、滚动不顺畅，直径过大则增加整体宽度并可能遮挡屏幕边缘。

　　安装边界主要集中在桌面平面和设备容纳空间。装置底部需要形成稳定的平面接触或配重区域，虽然图中重点展示上部夹持结构，但实际工程化时必须校核底面与桌面的摩擦和支撑跨距。手机装入后的最大宽度、最大厚度和高度方向占用空间应明确给出，便于用户判断小桌面、床头台板或车载小桌板上是否能够放置。周围还需预留手指取放空间，尤其是左右支撑柱外侧不宜紧贴其他物体，否则手机抽出时没有让位间隙。充电场景下，手机下缘与托臂之间应留出线缆插拔空间，托臂弯折处可做局部缺口，使充电线自然引出，避免线材被压弯。

　　建模思路上，应先建立手机参考包络体，确定宽度、厚度、高度和圆角范围，再以此推导左右柱间距、滚轮位置和承托面角度。滚轮部分宜拆分为内轴、轮毂和软质外圈，便于后续调整材料硬度和表面纹理；支撑柱与主体连接处需保证同轴度，使上下滚轮轴线平行，否则手机装入后会出现单边接触。中部托臂适合用曲面建模控制背部贴合线型，先画出主视方向的承托曲线，再向两侧拉伸并放样出变截面臂体，最后在边缘做圆角和软胶包覆。透明承托垫可作为独立零件装配，便于更换不同摩擦系数或颜色的垫片。

　　细节校核还包括滚轮与手机边框的接触压痕、托臂在满载下的挠度、反复插拔后的软层疲劳以及桌面摩擦系数。对于结构设计人员，这类产品看似简单，但真正影响体验的是夹持力曲线、接触点位置和重心边界，而不是单纯的外观造型。通过三维装配验证，可以直观检查手机在竖屏、横屏、带壳、充电等状态下的干涉与稳定性，再针对滚轮硬度、托臂倾角和柱体跨距进行迭代，使支撑装置在便携尺寸内实现可靠夹持与舒适观看角度。
