双铰耳长槽连接固定支座结构

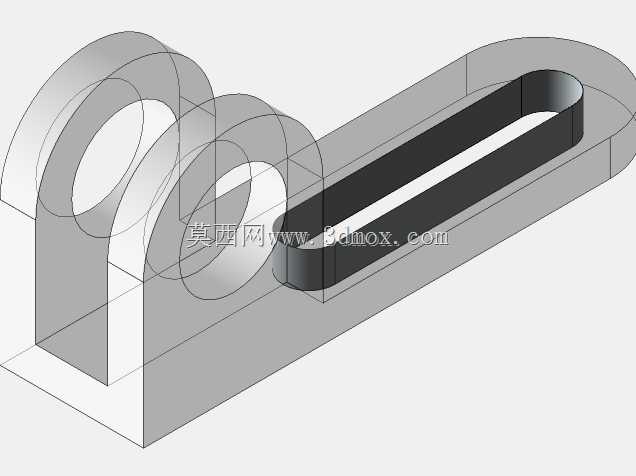

　　该零件属于轻型机械连接与限位支撑类构件，整体由一端并列布置的两个带孔铰耳和另一端延伸出的长槽安装臂组成，适合在需要铰接转动、位置微调以及快速穿装固定的机构中使用。从结构形态看，双铰耳区域采用同轴圆孔设计，孔壁具有较明显的轴向厚度，能够为销轴提供连续支撑面，降低销轴在受载时的弯曲应力。两个耳板之间保留间隔，可容纳配套连杆、摇臂或其他被连接件的端部，使装配后运动关系更加明确，也便于在拆装时从侧面观察销轴配合状态。长槽臂从铰耳侧平缓延伸，末端形成封闭长圆形槽孔，槽孔方向沿零件长度方向布置。这种结构不是单纯为了减轻重量，而是为了在安装时提供线性调节余量：当配套螺栓或销轴穿过槽孔后，支座可沿槽孔方向小幅移动，用于补偿焊接机架、

　　装配孔位或联动机构中的累积误差。相比圆孔固定方式，长槽结构对现场安装公差更宽容，尤其适用于小型设备、夹具、门盖联动、连杆张紧和通讯设备附件安装等空间受限场景。零件底部具有平直承托面，安装时可贴合基板、型材表面或设备侧壁，避免局部悬空造成受力不稳。铰耳外侧轮廓随圆孔形成圆弧过渡，长臂外缘则采用连续折弯式封闭截面，视觉上呈现薄壳加强特征。该处理方式能够在材料厚度有限的情况下提高截面惯性矩，使长臂在承受侧向拉扯或扭转时不易出现明显翘曲。长槽内部的黑色区域表示贯通空间，槽宽需与所选紧固件直径匹配，槽端半圆半径与槽宽一致，可减少槽端应力集中，并保证紧固件在极限调节位置时仍有合理接触面积。建模时应先确定底部基准面和两铰耳孔的中心轴线，

　　再以轴线为基准建立耳板外形。长臂中心线建议与铰耳孔轴线保持明确的空间关系，若机构仅承受平面内载荷，可使长臂对称面穿过铰耳中心，减少附加弯矩；若需要避让相邻部件，则可通过偏移或局部加厚实现，但不应破坏销轴孔与安装面之间的主要传力路径。双孔铰耳的同轴度是加工和装配重点，孔径可按销轴的间隙配合或过渡配合选取。对于经常转动的位置，耳板孔可增加衬套或保留较高表面质量；对于仅作定位连接的位置，则可适当放宽公差，但两侧耳板间距必须与被连接件厚度匹配，过紧会造成装配卡滞，过松则会产生冲击和噪声。长槽臂的厚度、宽度和槽边距离需要根据受力方向校核。若载荷主要沿槽孔长度方向传递，槽孔两侧实体形成近似双梁受力，应保证槽边到外壁的最小壁厚；

　　若载荷垂直于安装面，长臂根部与铰耳区域连接处是薄弱截面，应在根部设置圆角或加强折边，避免紧固件拉紧后在转角处产生裂纹。外形边界方面，零件长度由铰耳中心到长槽末端的调节行程决定，宽度由双耳外径和长臂外廓共同控制，高度则取决于耳板轴向厚度及底部安装面的位置关系。实际布置时，销轴装入后两端应留出卡簧、开口销或挡圈空间；长槽内紧固件的头部或垫圈需要完全覆盖槽边，不能压在悬空区域。支座周围还应预留工具操作空间，使销轴拆装和螺栓锁紧不受相邻管线、罩壳或机架干涉。该结构的优势在于把铰接与可调固定集成在同一零件上，减少了额外转接板和调节垫片的数量。在通讯工具类小型附件、设备门体撑杆、传感器支架、轻型连杆机构以及工装夹具中，这种构件可以承担定位、导向、张紧和连接等多种功能。设计过程中不应只关注外观曲面，而要围绕销轴受力线、紧固件压紧面、长槽调节范围和安装基准面进行反复核对，使三维模型既能体现零件形态，也能直接服务于后续加工、装配与机构验证。
