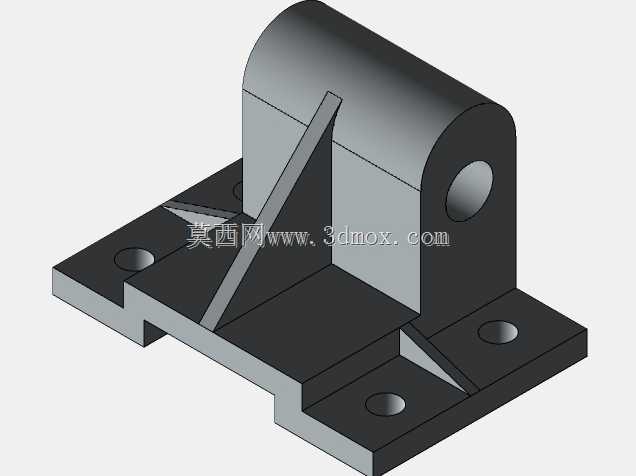

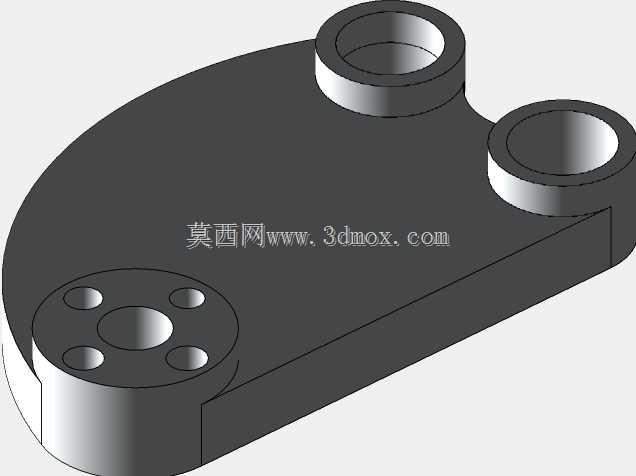

带加强筋铰接支座安装固定结构

　　该铰接支座类零件在自动化输送线、小型工装夹具、连杆摆动机构以及设备门体铰接点位中使用频率较高，核心作用是为旋转销轴提供稳定的支撑基准，同时通过底部法兰面将上部载荷传递至设备机架台面。从结构布局来看，零件下半部分为带双侧延伸翼板的安装底板，底板上预制四个沉头安装孔，孔位沿底板长度方向对称分布，装配时可直接采用内六角螺钉穿过沉孔锁紧在机架安装面，沉孔结构可保证螺钉头部完全埋入板厚内部，不会在底板底面形成凸起，确保支座与安装台面完全贴合，避免出现装配间隙导致支撑刚性下降。底板两侧并非整板平直结构，而是在中部位置开设阶梯让位缺口，该设计主要针对安装面存在凸起导轨、管线排布或者相邻零件干涉的场景，支座落位时缺口可跨过障碍物，

　　无需额外在机架上加工避让槽，降低现场安装的适配难度。零件上部为半圆柱筒状铰接耳座，筒身沿横向加工贯通销轴孔，孔壁作为旋转副的配合面，建模时需严格保证孔的圆柱度以及两侧端面的同轴度，销轴穿入后可绕孔轴线完成摆动动作，耳座的筒壁厚度经过受力校核，在承受径向铰接载荷时不会出现孔口变形。在底板与上部筒身的连接转角处，布置了两块三角形斜向加强筋，筋板分别从底板上表面延伸至筒身外侧圆柱面，将原本直角交接的薄弱截面转化为三角稳定支撑结构，当铰接点承受侧向倾覆力矩时，筋板可分担大部分弯曲应力，避免筒身与底板衔接位置出现应力集中开裂。从安装边界尺寸考量，底板的总宽度决定了支座所需的最小安装平面尺寸，四个安装孔的孔距需与机架上预设的螺纹孔位匹配，

　　建模阶段可直接将孔位参数关联至装配骨架，后续调整支座规格时孔距可同步更新；上部铰接孔的中心高是该零件的关键装配尺寸，中心高直接决定配套连杆、摆臂的回转中心高度，设计时需结合配对零件的运动包络面核算，避免摆臂运动过程中与底板上表面发生剐蹭。零件的外形棱角处均做了小半径倒角处理，既消除加工后的锐边毛刺，也避免热处理或者承重时尖角位置产生应力集中。底板的厚度选取兼顾承重与整体重量，翼板向外延伸的长度扩大了支撑跨距，相比窄底座结构，抗倾覆能力提升明显，当铰接点受到偏载作用力时，更远的螺钉支撑点位可提供更大的反力矩。在实际生产线场景中，这类支座常作为气缸尾部铰接座、防护门翻转铰链座、摆杆机构固定座使用，装配时先将底板贴合至机架基准面，

　　穿入锁紧螺钉预紧后，再穿入铰接销轴验证摆动顺畅度，最后按对角顺序锁紧安装螺钉，可避免底座受力不均出现翘曲。建模过程中可先绘制底板轮廓并切除让位缺口与安装沉孔，再拉伸上部筒体并加工销轴贯通孔，最后添加三角加强筋并对所有交接位置做圆角过渡，各特征的尺寸基准统一以底板底面为装配基准，保证加工出的零件铰接中心高与设计值一致，适配不同的摆动机构安装需求。
