四耳铰接式圆形底座连接支座结构

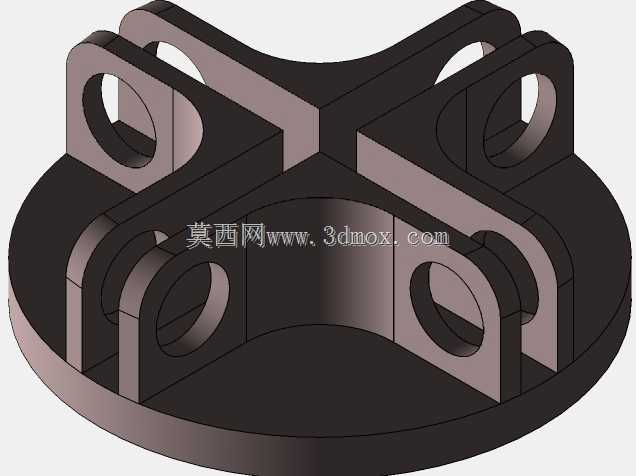

　　该构件属于典型的多点铰接支撑类机械零部件，整体以圆形平板作为承载基底，在圆盘上方沿周向均匀布置四组带同轴销轴孔的立式双耳铰接结构，各组耳板之间通过十字交叉的径向立筋连为一体，中心区域预留圆形中空避让空间，整体结构兼顾铰接连接需求与轻量化设计目标。从实际设备应用场景来看，这类支座常出现在平行夹持机构、柔性工装夹具、四连杆同步抬升装置、小型升降平台的导向连接端，也可作为多根拉杆、气弹簧、连杆的共用铰接基座：圆盘底面可直接贴合设备安装台面，四组耳板分别通过销轴连接四根同步动作的传动杆件，当驱动端带动杆件摆动时，支座可将分散的铰接载荷均匀传递到底部安装面，避免单点铰接带来的偏载力矩。

　　从功能特性层面拆解，四组铰接耳采用双耳夹持式构型，每组耳板包含两片平行立板，立板上加工同轴贯通圆孔，销轴穿入后可对配套连杆的端部形成双侧限位，相比单耳铰接结构，双耳配合能大幅降低销轴的弯曲受力，连杆摆动过程中不会出现侧向窜动；耳板与底部圆盘之间并非直接单薄竖立，而是通过宽厚的径向筋条过渡，筋条从圆盘中心区域向外延伸至耳板根部，把耳板承受的横向摆动力、销轴剪切反力顺着筋板传导至整个圆盘底面，消除耳板根部的应力集中死角。中心的圆形中空区域并非减重冗余设计，一方面可让穿过支座中心的主轴、管线、顶升杆获得避让空间，另一方面减少了实体结构的材料堆积，若采用注塑、铸造成型工艺，可避免厚壁区域产生缩孔、冷却变形缺陷，若采用机加工或3D打印制作，也能缩短加工行程、减少耗材用量。

　　设计思路上，该结构优先保证铰接点位的位置精度：四组耳板沿圆盘周向呈90度等夹角分布，所有销轴孔的中心高度保持一致，当四根连杆参数完全相同时，机构动作可实现周向同步，不会出现某一侧连杆先到位、其余杆件卡滞的问题。耳板上的销轴孔边缘做了加厚凸边处理，孔周的实体厚度大于耳板其余区域，弥补开孔对截面强度的削弱，销轴长期往复转动时孔壁不易被磨损失圆。底部圆盘的轮廓大于上方四组耳板的外伸范围，安装时圆盘整个端面均可贴合支撑面，相比支腿式底座，圆形底面的接触压强更低，在铝合金、工程塑料等轻量化材质下也不会出现底面压溃变形；圆盘边缘可按需加工沉头安装孔，使用内六角螺钉即可将支座锁紧在工作台面，安装边界清晰，螺钉完全沉入盘面以下，不会和上方摆动的连杆发生运动干涉。

　　从安装边界与尺寸配合角度考量，建模时需先锁定底部圆盘的外径与厚度参数，再以圆盘中心为基准阵列四组耳板组件，保证各耳板的孔位同轴度、角向位置度符合装配公差；耳板两片立板的内间距需和配套连杆的端部厚度预留0.1至0.2毫米的装配间隙，保证连杆摆动时无卡滞，销轴孔的直径需和选用的标准销轴形成过渡配合，若需要长期相对转动可在孔内压入铜套或滚动轴承，提升铰接副的耐磨寿命。十字交叉的筋条高度从中心向耳板方向平缓过渡，既避免筋条与耳板交接处出现直角应力集中，也让整体结构的受力路径连续顺畅，在承受连杆斜向拉力时，筋条可同时承担抗弯与抗剪载荷，无需额外增加补强板即可满足常规工装、轻载传动设备的使用强度要求。
