双铰接耳板长槽连接支座结构

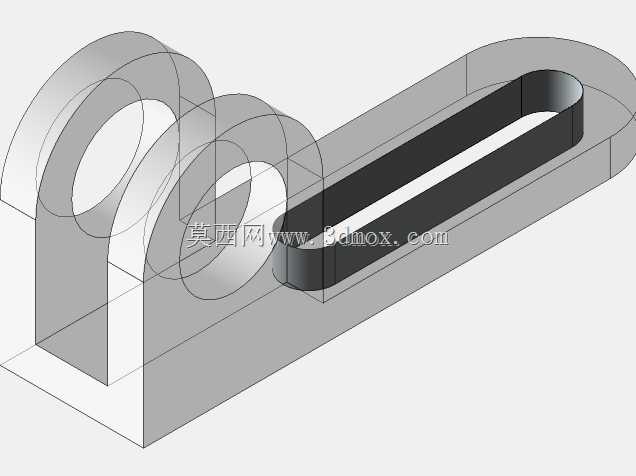

　　这个构件属于典型的铰接调节类连接支座，整体由一端的双同轴铰接耳板与另一端的长圆槽安装臂组合而成，在轻工输送线、可调连杆机构、小型工装夹具以及通讯外设固定支架中都能见到同类结构。双铰接耳端采用两片平行立板夹持配合件的形式，同轴圆孔用于穿入销轴，相比单耳板结构，双耳夹持能够让销轴两侧受力更均衡，减少销轴受弯产生的附加力矩，配合件嵌入两耳之间的空隙后，铰接转动过程中的侧向窜动也能被立板限制，提升铰接副的运转稳定性。长圆槽臂采用扁平延伸结构，槽体沿臂身长度方向贯通，槽的两端为半圆轮廓，这种设计让紧固件穿入后可沿槽长方向调整固定位置，在现场装配时能够补偿构件加工误差、吸收安装对位偏差，也可根据机构行程需求调整支座的固定点位，适配不同间距的安装基面。

　　从结构受力角度看，双耳立板与长槽臂的衔接区域做了平滑过渡，没有尖锐转角，能够避免应力集中在转角处萌生裂纹；立板外侧的圆弧包边从臂身上表面平滑抬升，既提升了耳板根部的抗弯截面模量，也让构件在承受铰接端径向载荷时，载荷能够沿圆弧面均匀扩散到整个臂身，不会在耳板根部形成突兀的受力断点。长槽的两侧保留了等宽的实体壁，槽端半圆的半径与槽宽匹配，紧固件压紧后，压紧力可通过垫圈分散到槽周壁面，避免局部压溃。

　　建模过程中需要优先锁定几个核心边界尺寸：首先是双耳板的同轴孔中心距、孔径以及两耳板的内间距，这组尺寸直接决定了可配合的铰接件厚度与销轴规格，内间距需要略大于配合件厚度，预留装配间隙但间隙值不能过大，防止铰接时出现明显晃动；其次是长槽的宽度、槽的有效调节长度以及槽端半圆中心到铰接孔中心的中心距，槽宽要匹配所选紧固件的杆径，保证螺栓可顺畅滑动同时不会出现过大的横向间隙；整体臂身的厚度、耳板的厚度需要根据额定铰接载荷核算，耳板厚度不足会导致孔壁挤压失效，臂身过薄则会在长槽区域发生扭转变形。

　　实际装配使用时，铰接孔内可配套轴套或者自润滑衬套，降低销轴与孔壁的摩擦磨损，延长铰接副的使用寿命；长槽端固定时，搭配平垫圈与弹垫能够增大接触面积，防止设备运行振动导致紧固件松脱。这类支座常被用在需要小范围调节张紧度的机构中，比如同步带张紧臂、连杆行程调节支架、设备门体的铰接限位座，长槽提供的线性调节量可以让装配人员在不重新打孔的情况下完成位置校准，大幅降低现场安装的修配工作量。

　　外形轮廓上，长槽臂的末端做了圆弧收边，没有突出的尖角，既避免安装过程中划伤操作人员，也让构件整体的受力轮廓更加流畅。从三维结构的剖切关系可以看出，构件为等壁厚的一体化成型结构，若采用钣金折弯加焊接的工艺制作，需要保证两片耳板的同轴度，焊接后要对孔位进行二次铰孔修正；若采用机加工或者注塑成型，则可直接保证孔位的位置精度，减少后续加工工序。设计时还需要预留铰接件的转动空间，保证双耳之间的配合件在设定摆角范围内不会与臂身发生运动干涉，长槽的调节行程要覆盖实际安装所需的最大补偿量，避免调节到极限位置时紧固件滑出槽体。
