三孔同轴铰接式机械传动摇臂连杆

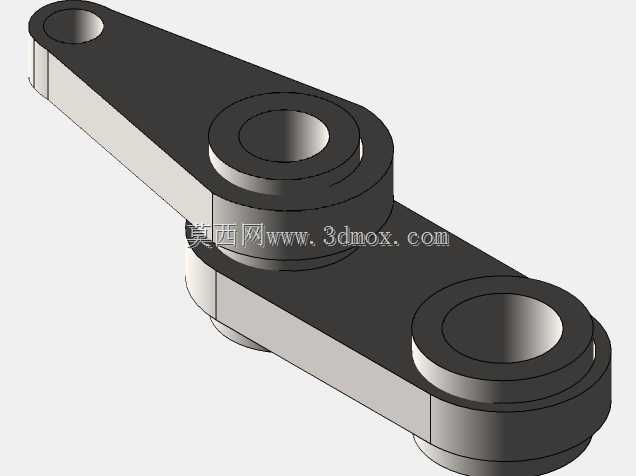

　　这款三孔位铰接摇臂结构，在中小型自动化输送线、轻工包装设备以及桌面级工装夹具里属于出镜率很高的传力构件，日常工况里它并不直接承担动力输出，而是把气缸推杆或者凸轮的直线往复动作，转换成摆臂端的定角度回转，再把力矩传递给末端的挡料拨叉、压合摆块或者定位锁舌。现场拆检这类零件时最先关注的就是三个铰接位的同轴度公差，中间凸起的双层轴套座是整个零件的回转支点，安装时会穿过设备机架上的固定销轴，轴套端面预留的台阶高度刚好卡在机架两侧的限位垫片之间，运转时摇臂绕支点做±25°范围内的往复摆动，不会出现轴向窜动。两端的铰接孔分别对接动力输入侧和执行输出侧：靠近长臂尖端的小孔径铰接位，一般搭配微型鱼眼接头或者销轴连动气缸活塞杆，这个位置力臂最长，

　　输入很小的推拉力就能在另一端获得足够的压紧力矩；靠近短臂端的大孔径铰接位，则用来连接末端执行构件，孔位周边做了加厚凸台，反复承受交变冲击载荷时，孔壁不会因为长期挤压出现椭圆变形。从建模逻辑来看，整体基体采用等厚薄板拉伸成型，板厚方向的两侧面都做了拔模斜度处理，既方便后续如果采用注塑或者压铸工艺开模时顺利脱模，也能在数控铣削加工时减少侧壁刀具的接刀痕迹。三个轴套位置都在薄板基础上做了双向凸起延伸，轴套的总高度远大于基体板厚，这样销轴穿入之后的有效配合接触长度更长，单位面积的承压比更低，长时间高频摆动下销轴和孔壁的磨损速度会明显放缓，不用频繁拆解更换衬套。布局上特意把三个铰接点设计成非对称分布，长臂段的长度大概是短臂段的1.7倍，

　　这种杠杆比例匹配常规薄型气缸的输出力，刚好能在末端得到80到120牛的压紧力，适配纸盒折边、小件工位阻挡、夹具侧压这类需要中等夹持力的场景。安装边界方面，零件整体投影轮廓为长条形，最大长度方向的外轮廓尺寸控制在120毫米以内，宽度方向最宽处也就是中间主轴套的外径，约38毫米，轴向总高度从主轴套下端面到上端面不超过22毫米，在设备内部排布时，只需要在机架立面上预留一个M10或者φ12的固定销轴孔，两侧各留1毫米的垫片间隙，周围留出摇臂摆动时的扇形避让空间即可，不会和周边的传感器走线、气管接头产生干涉。细节结构上，所有孔口边缘都做了0.5毫米的倒角，装配销轴时可以快速导向对位，不会刮伤销轴表面的镀铬层；

　　薄板和轴套衔接的转角位置全部加了R2到R3的铸造圆角，避免热处理或者受力时在应力集中位置产生开裂。实际工况里如果输送线上的工件出现卡滞，摇臂受到超出阈值的反向冲击力时，力会沿着长臂传导到中间支点，加厚的轴座可以承受瞬时过载而不会发生弯折，日常维护只需要定期在三个铰接孔的配合位置加注少量润滑脂，就能保证连续上万次往复动作都没有明显旷量。这类摆臂构件替代了传统的焊接式支架，全部特征一体化成型，没有拼接焊缝，装配时不需要额外找正焊接变形，互换性很强，同一条产线上的多个工位可以直接通用替换，备件储备也不需要单独测绘，大幅降低了设备后期运维的加工成本。
