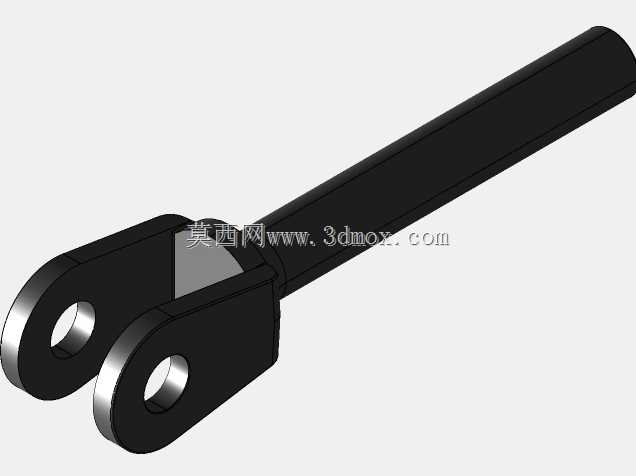

带杆叉形铰接固定连接构件

　　该构件属于典型的叉形铰接拉杆类零件，前端采用双平行耳板结构，后端延伸出长直圆杆，整体承担拉力传递、角度补偿与端部固定连接功能。在设备实际布置中，这类结构常见于连杆机构、操纵拉杆、门体支撑、夹具锁紧以及小型传动装置的两端连接位置，能够通过销轴穿过双耳孔形成回转副，使被连接件在受拉状态下仍保留一定摆动自由度，从而补偿装配误差、运动轨迹偏差以及工作过程中的微小错位。

　　从结构组成看，前端叉头由两块对称布置的耳板构成，耳板端部加工同轴通孔，孔口区域保留较厚材料以承受销轴挤压和反复载荷。双耳之间留有开口槽，用于容纳与之配合的单耳或其他铰接件，槽宽需要在建模时明确控制，既不能过窄造成装配干涉，也不能过宽导致销轴受弯、耳板侧向受力不均。耳板外侧与圆柱轮廓过渡，根部设置加强区域，使载荷从销轴孔向杆身传递时避免出现突变截面。后端长杆采用圆形截面，便于在空间中沿轴向布置，也适合与套筒、锁紧螺母、调节螺纹或焊接结构配合。

　　建模时应优先确定销轴孔中心轴线与杆身轴线的相对位置。双耳孔必须保持同轴，孔轴线与杆身轴线通常呈垂直交错关系，这一几何关系直接决定铰接运动平面。若孔轴线存在偏角，装配后销轴会产生附加弯矩，耳板孔壁也会出现局部偏磨。杆身长度属于安装边界中的关键尺寸，决定了两个连接点之间的跨距；在整机布局中，杆端不能与周边护罩、机架或运动件发生扫掠干涉。叉头宽度、耳板厚度、开口槽深度以及孔边到外圆的距离，则共同影响铰接端的强度和最小安装空间。

　　功能设计上，这种构件的核心不是单纯“固定”，而是在约束轴向位移的同时释放绕销轴的转动。双耳形式相比单耳连接具有更好的侧向稳定性，销轴受力近似双支点支撑，配合件位于中间槽内，载荷传递路径较为明确。圆杆段主要承受轴向拉力，若机构存在误装或冲击，也可能承受少量弯曲，因此杆身与叉头连接处应避免尖锐转角，可通过圆角、加厚根部或渐变过渡降低应力集中。对于需要调节长度的场合，圆杆末端可进一步加工外螺纹，配合螺母实现张紧；若用于固定支撑，则可将杆端插入基座孔内进行焊接、铆接或卡固。

　　在三维装配校核中，应重点检查三类边界：一是销轴装入后，销轴两端与耳板外侧的余量，以及开口销、卡簧或挡圈所需空间；二是配合单耳进入槽口时的插入路径，槽底不能与配合件端部顶撞；三是杆身在极限摆动角度下是否触碰相邻部件。由于铰接件会在工作中绕孔轴旋转，静态无干涉并不代表运动全程安全，需要按最小和最大摆角分别检查杆身、叉头根部与配合件的轮廓包络。

　　加工视角下，耳板孔应保证尺寸一致和表面光洁，孔壁承受销轴接触压力，粗糙或失圆会加速磨损。叉头两侧外形可由棒料铣削、锻造成型或板材焊接后加工获得，具体方式取决于批量和载荷等级。长杆若采用圆钢加工，应注意杆身直线度；若与叉头分体焊接，则焊缝位置宜避开高应力的耳板孔区。模型中保留清晰的同轴孔、对称耳板、开口槽和圆杆过渡，能够为后续工程图绘制、强度校核、销轴选型以及运动仿真提供直接依据。
