双叉式铰接连接叉头夹持结构

项目分类:通用五金配件 发布时间:2022-06-09 ID:648057
  • 双叉式铰接连接叉头夹持结构

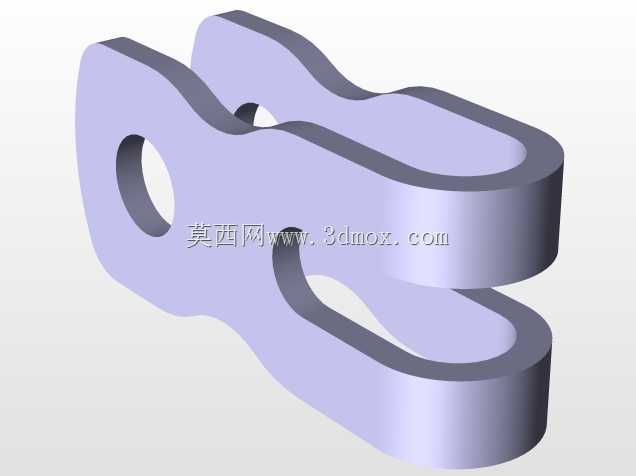

  该零件为典型的双叉开口式铰接连接构件,整体采用等厚板材一体成型的结构思路,主体轮廓沿长度方向呈对称分布的双叉臂形态,两个平行叉臂之间预留出连续的通长开口槽,槽体宽度全程保持一致,可直接容纳配套杆件、销轴端或对接板件插入,实现两个运动部件之间的铰接联动。零件左端为封闭的实体连接段,中心加工有完整的圆形贯通销孔,该孔作为整个构件的固定铰接支点,销轴穿入后可将叉头整体铰接在设备机架、支座或者固定端结构上,孔位周边保留了足够的实体壁厚,能够承受铰接位置反复交变的拉压载荷,避免孔口在长期摆动过程中出现应力撕裂、变形扩孔的问题。两个叉臂从左端实体段向右延伸,臂身轮廓做了平滑的曲线过渡,没有尖锐的直角转角,所有外轮廓棱边均做了圆角钝化处理,

  一方面消除了板材切割、铣削加工后残留的锐边毛刺,避免装配运维过程中划伤操作人员,另一方面大幅降低了转角位置的应力集中系数,在构件承受冲击载荷、反复摆动载荷时,应力可以沿平滑轮廓均匀分散,不会在拐角处出现疲劳裂纹萌生的隐患。叉臂的末端为圆弧形封闭端头,端头位置同样加工有同轴的贯通销孔,两个叉臂上的销孔保持严格同轴,当对接部件嵌入两叉臂之间的开口槽后,销轴可同时穿过上叉臂孔、对接件孔、下叉臂孔,形成第二处铰接点,这种双铰接点的布局让整个构件可以在两个支点之间传递拉力、推力,同时允许两端连接的部件存在一定角度的相对摆动,补偿安装过程中产生的位置偏差,也能适配设备运行过程中部件之间的相对位移。从实际应用场景来看,

  这类叉头结构广泛出现在小型连杆机构、手动夹持工具、轻载传动连杆、设备门体支撑铰链、工装夹具的联动臂当中,比如手动快速夹钳的传动连接段、小型设备的舱门支撑拉杆、自行车变速机构的联动拨叉、轻工自动化设备的摆臂连接端都能见到同类型结构的身影。设计过程中首先需要确定核心的安装边界参数:第一是左端固定销孔的中心位置与右端叉臂销孔中心的中心距,这个尺寸直接决定了连杆机构的传动比、摆动行程以及运动轨迹,中心距偏差过大时会导致整套联动机构出现卡滞、行程不足或者过位干涉的问题;第二是两叉臂之间的开口槽宽度,该尺寸需要和嵌入槽内的对接件厚度形成间隙配合,间隙过小会导致对接件装入困难,摆动过程中出现摩擦卡阻,间隙过大则会让铰接位置存在明显旷量,

  传动过程中产生冲击异响,影响机构的运动精度;第三是零件整体的板厚尺寸,厚度直接决定了两个叉臂的结构刚度,厚度偏薄时叉臂在受拉载荷下容易向外张开变形,导致销孔同轴度失效,厚度偏厚则会无谓增加零件重量和材料成本,需要根据额定传递载荷做对应的强度校核。建模过程中可以先绘制单侧的平面轮廓草图,将外轮廓曲线、左端销孔、槽体内轮廓、右端销孔的位置全部约束到位,保证草图完全定义后再通过拉伸命令生成等厚实体,之后对所有锐边添加统一的圆角特征,圆角半径需要兼顾加工工艺性,内槽位置的圆角半径不能小于加工刀具的最小半径,避免出现工艺无法实现的尖角内角。结构校核阶段需要重点关注两个叉臂的开槽根部位置,也就是开口槽最左端和实体段衔接的位置,该区域是整个零件应力最高的部位,当叉头承受拉力载荷时,开槽根部会承受较大的弯曲应力,设计时可以适当加大该位置的过渡圆角,或者局部增加臂身宽度来提升承载能力。装配层面,该叉头的两个铰接孔均采用销轴穿装的连接方式,装配时销轴和销孔之间可根据运动需求选择间隙配合或者过渡配合,频繁摆动的工况下可以在销孔内加装衬套,衬套磨损后直接更换即可,无需更换整个叉头构件,大幅降低后期维护成本。零件的外形轮廓没有复杂的曲面特征,加工工艺性优异,既可以采用板材激光切割后再铣削销孔、去毛刺的工艺批量生产,也可以通过锻造、铣削加工获得更高强度的承力构件,能够适配从轻载手动工具到中载机械传动的多种使用需求。
