台式水泥钻孔作业机具结构设计

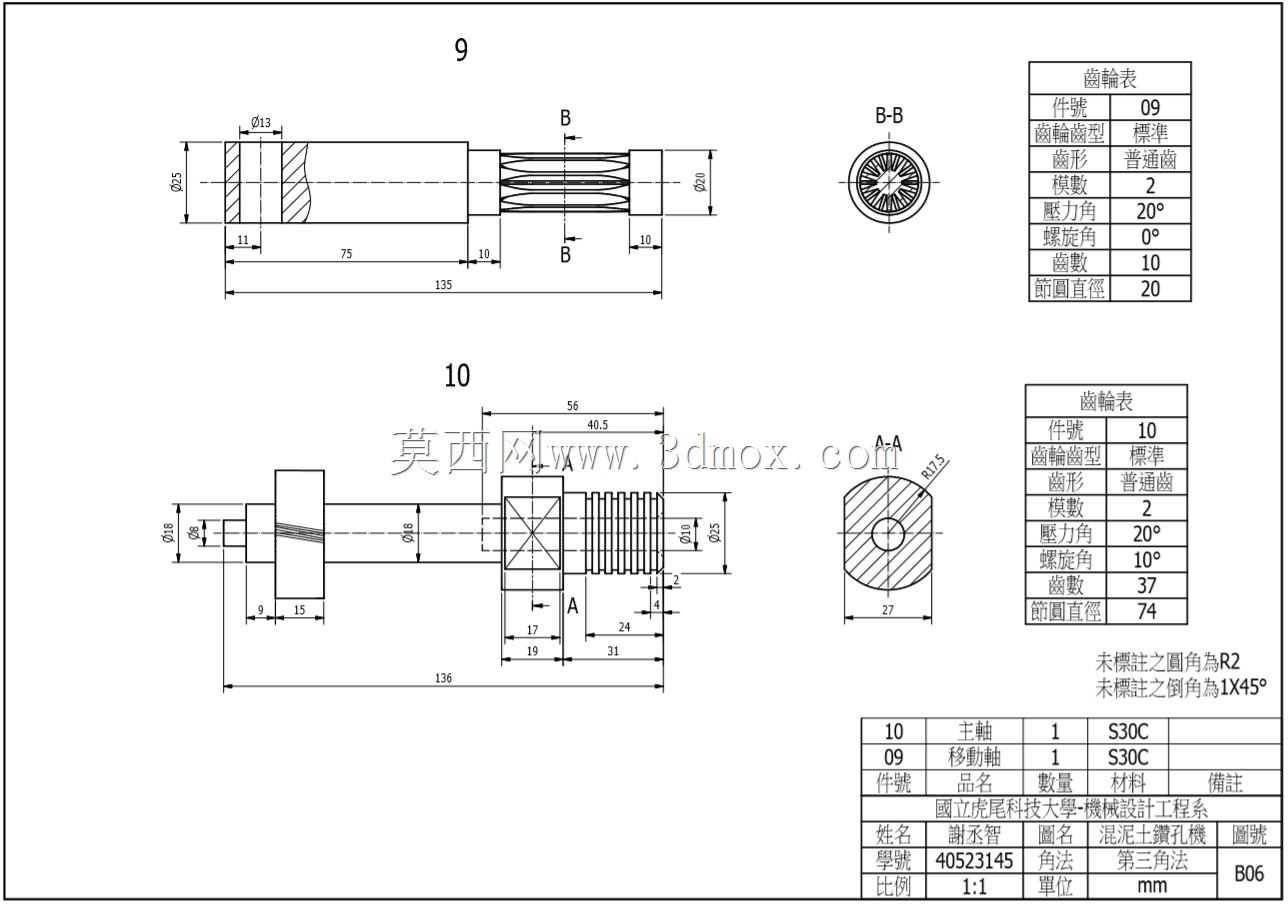

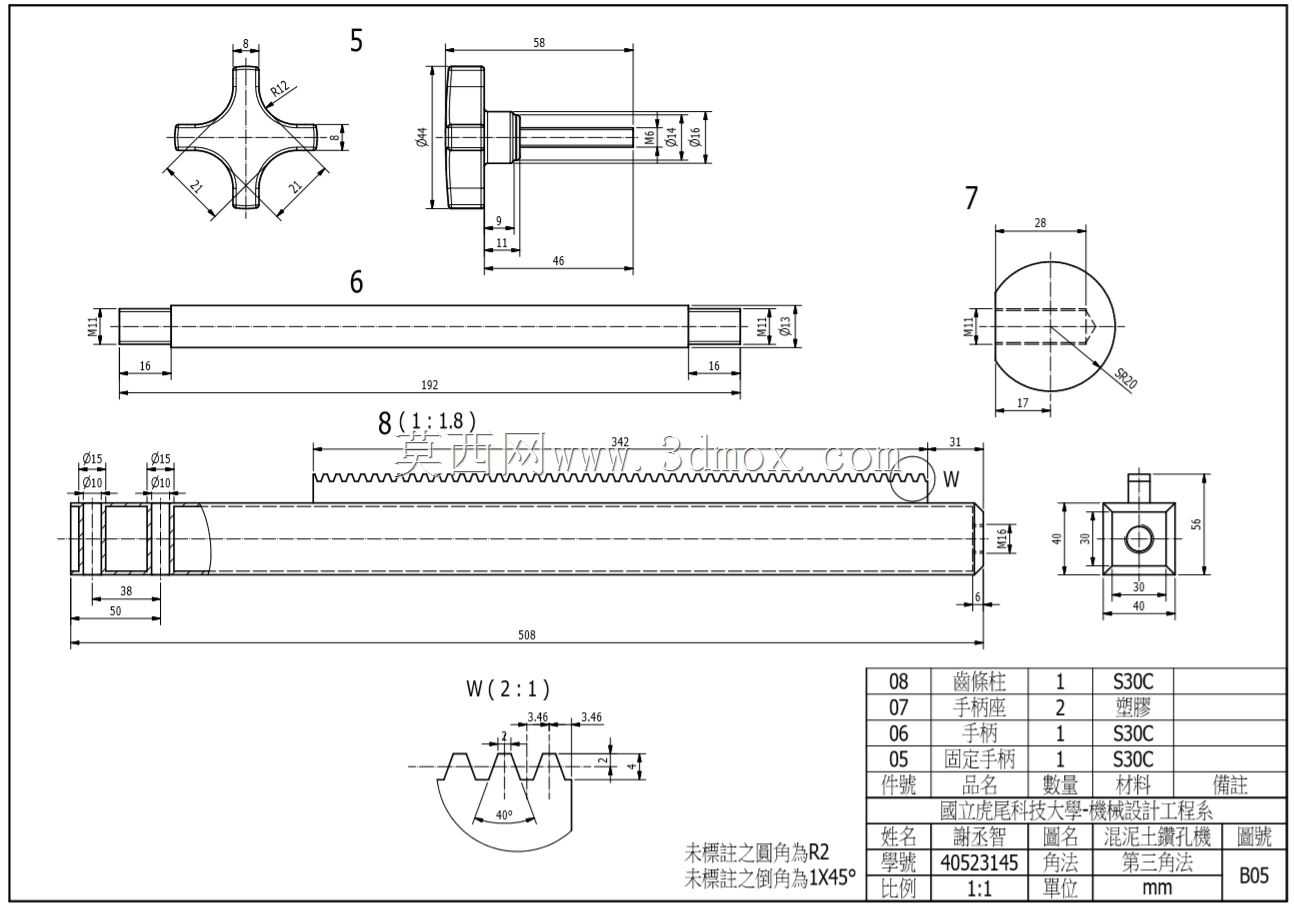

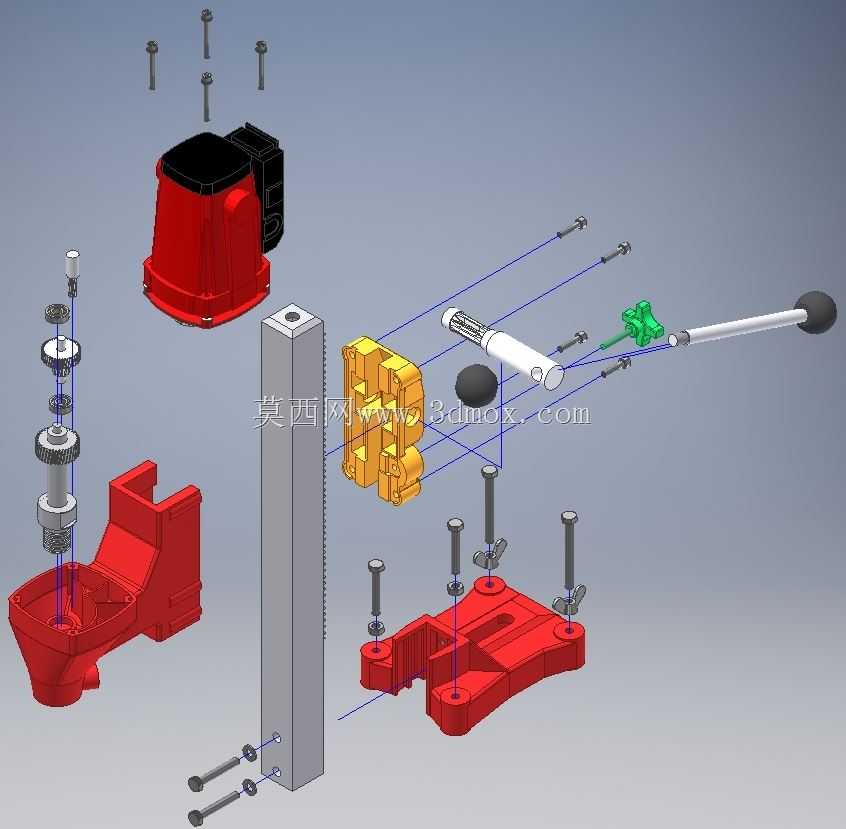

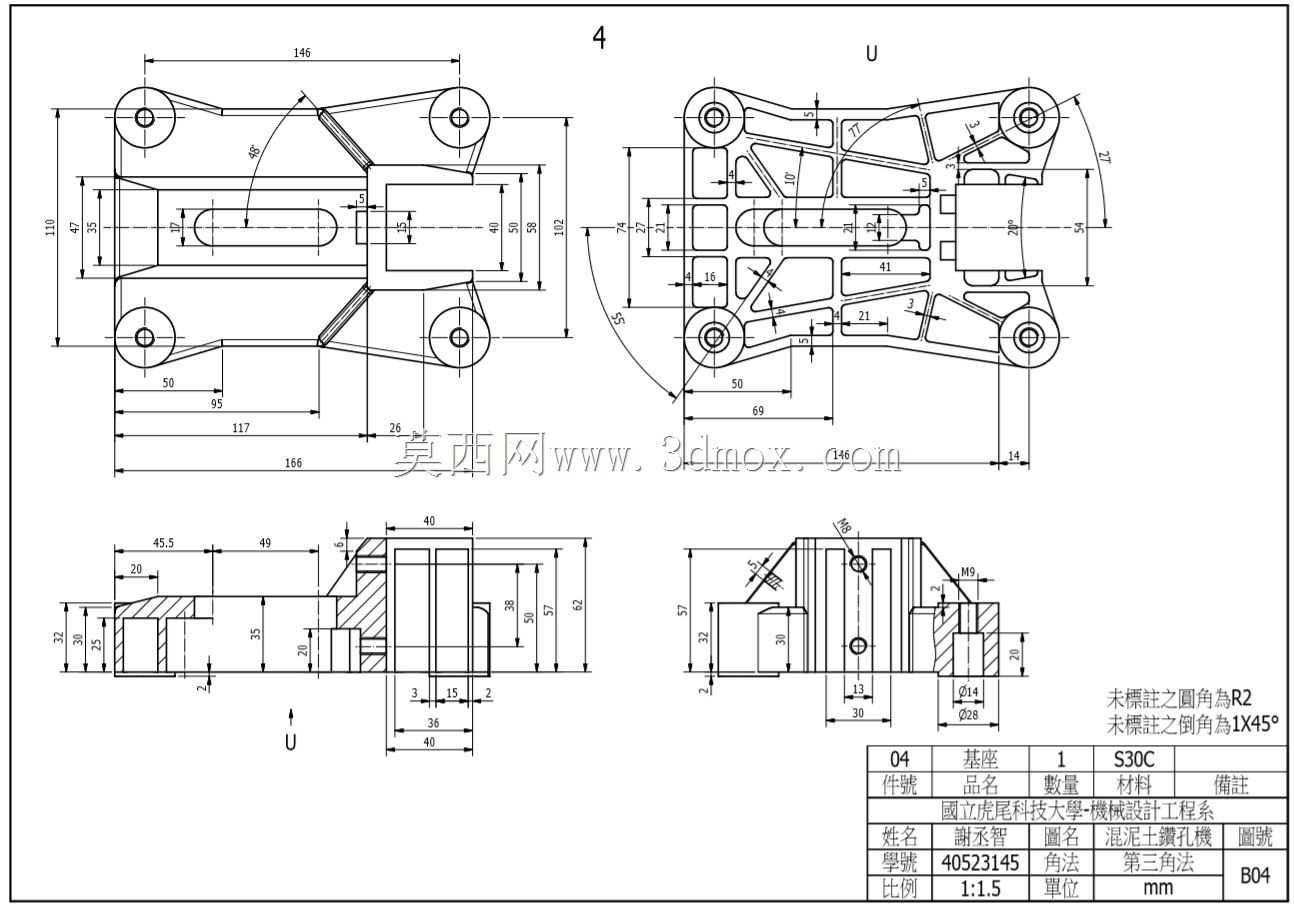

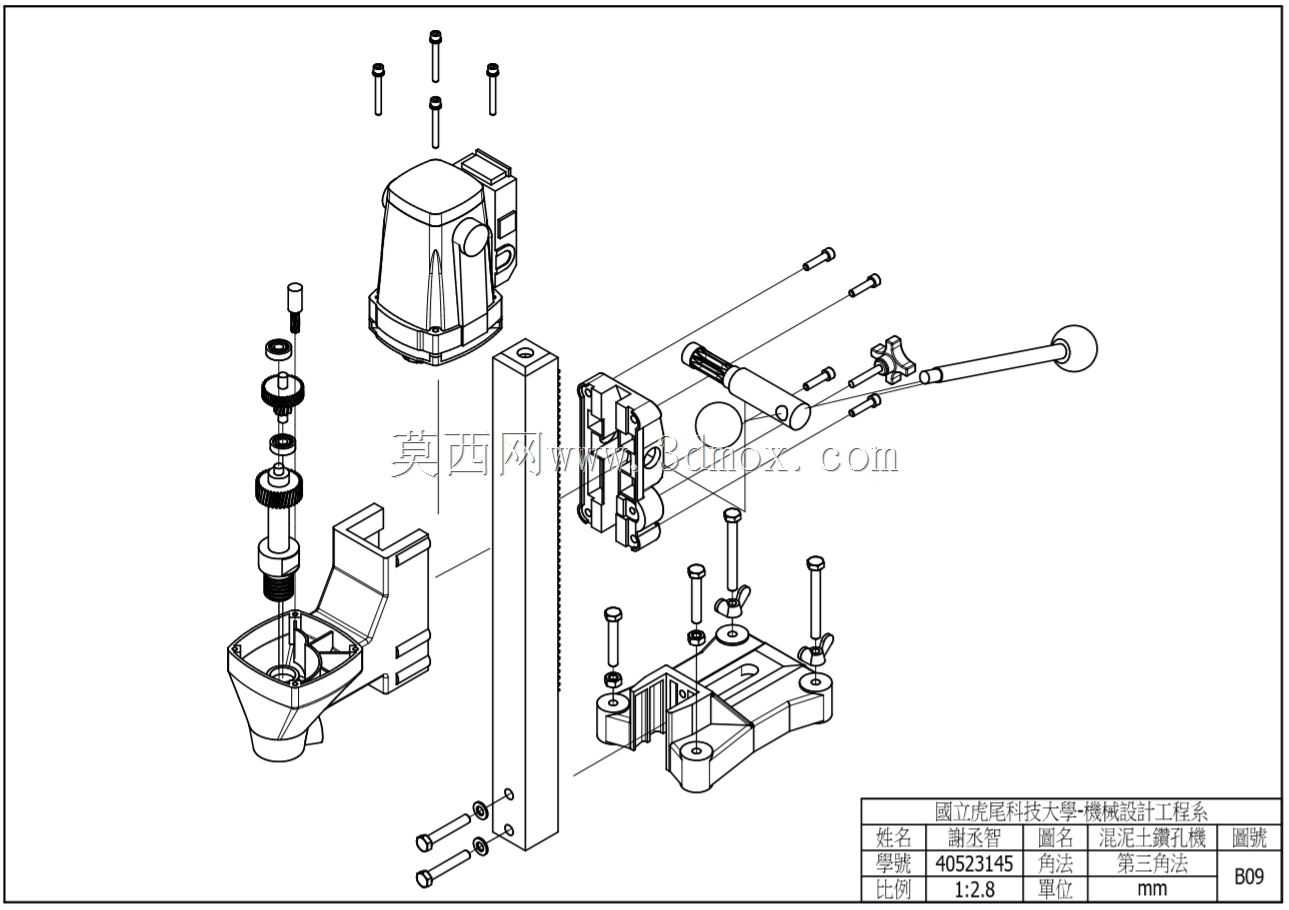

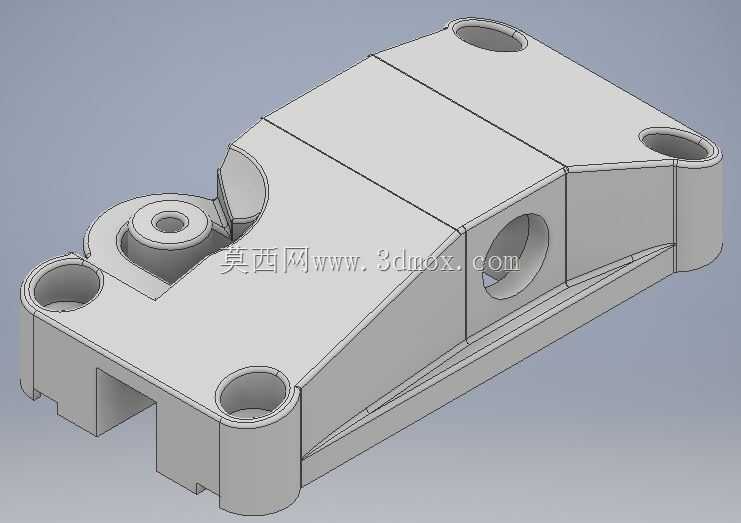

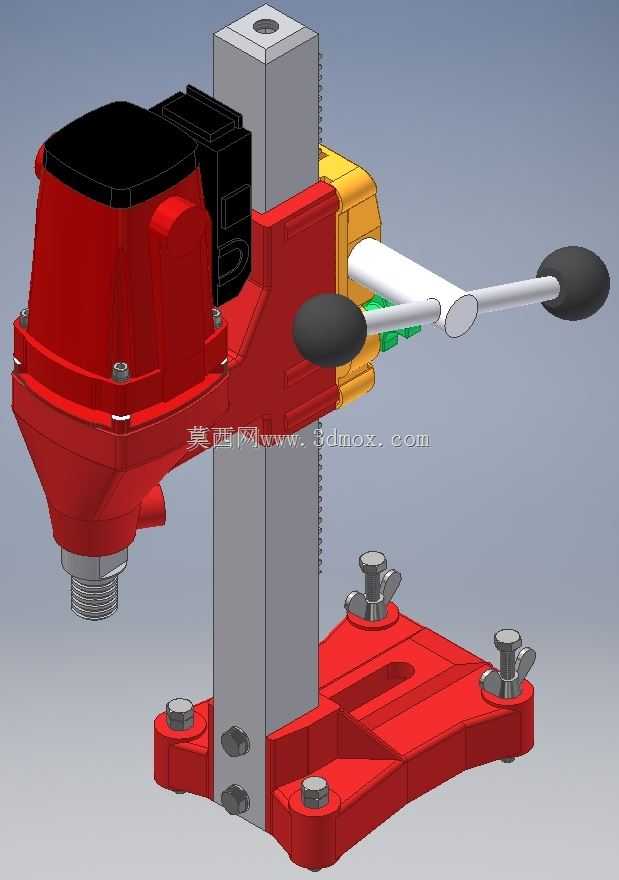

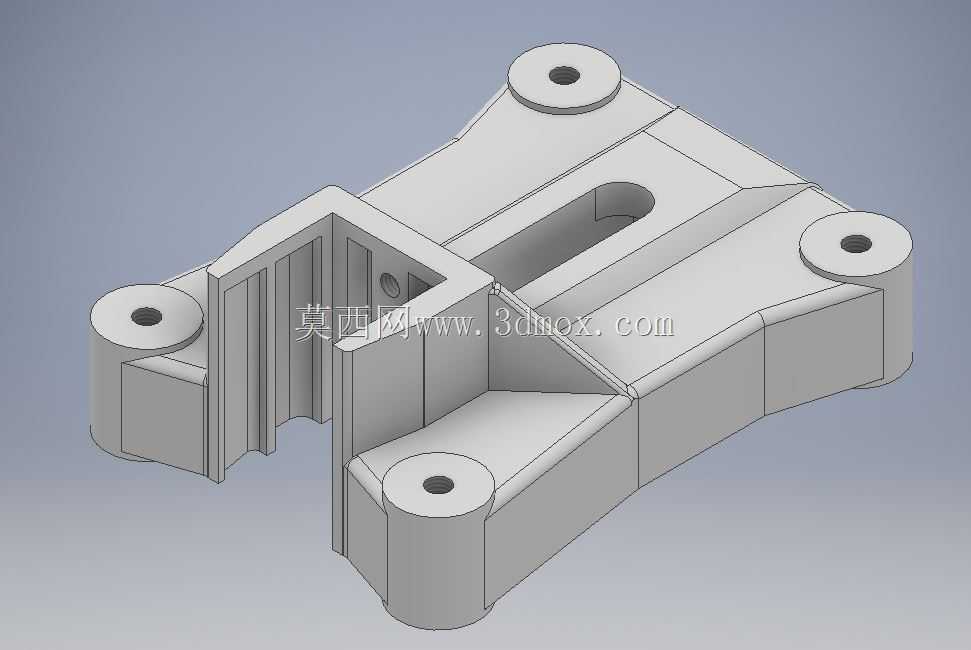

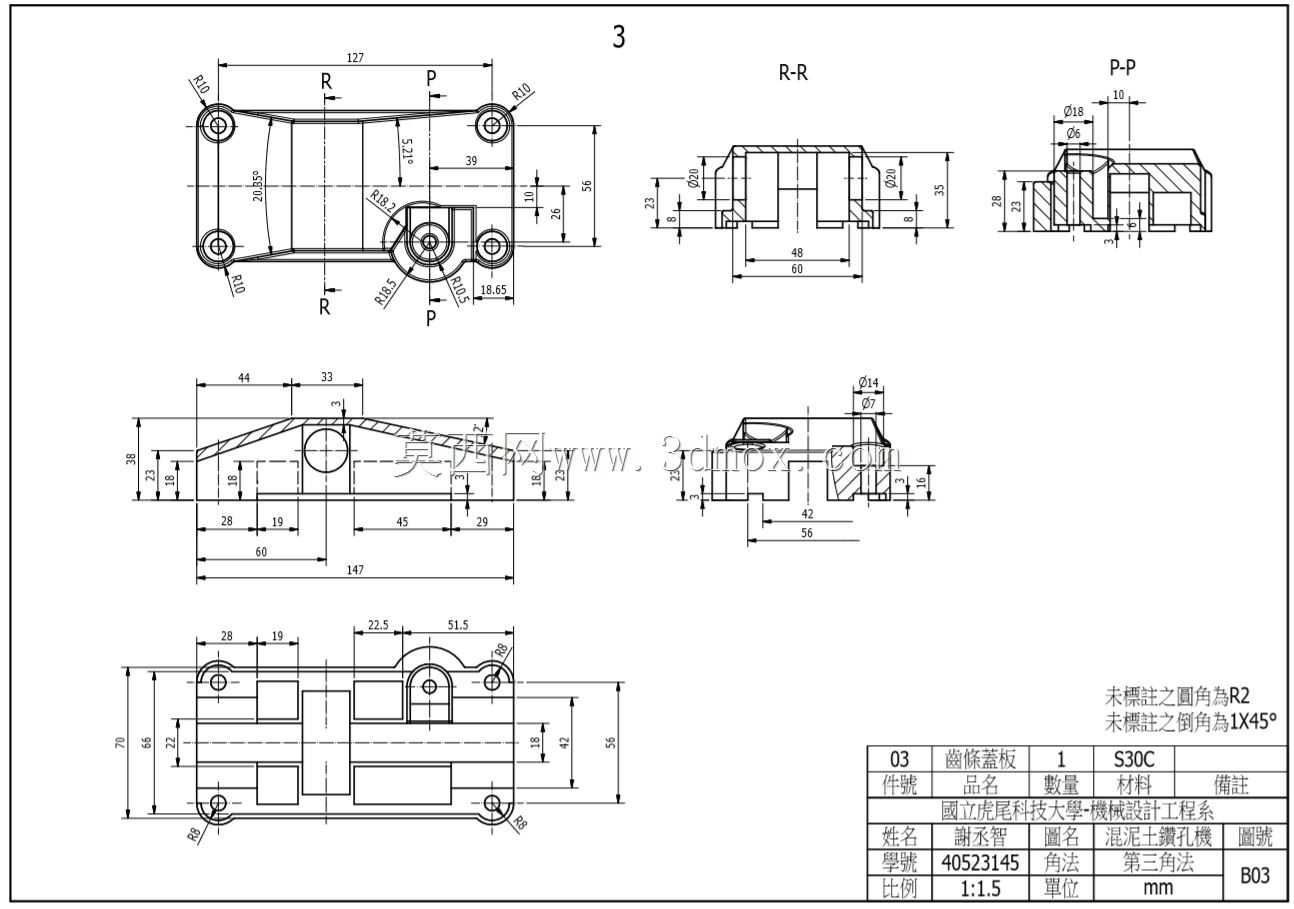

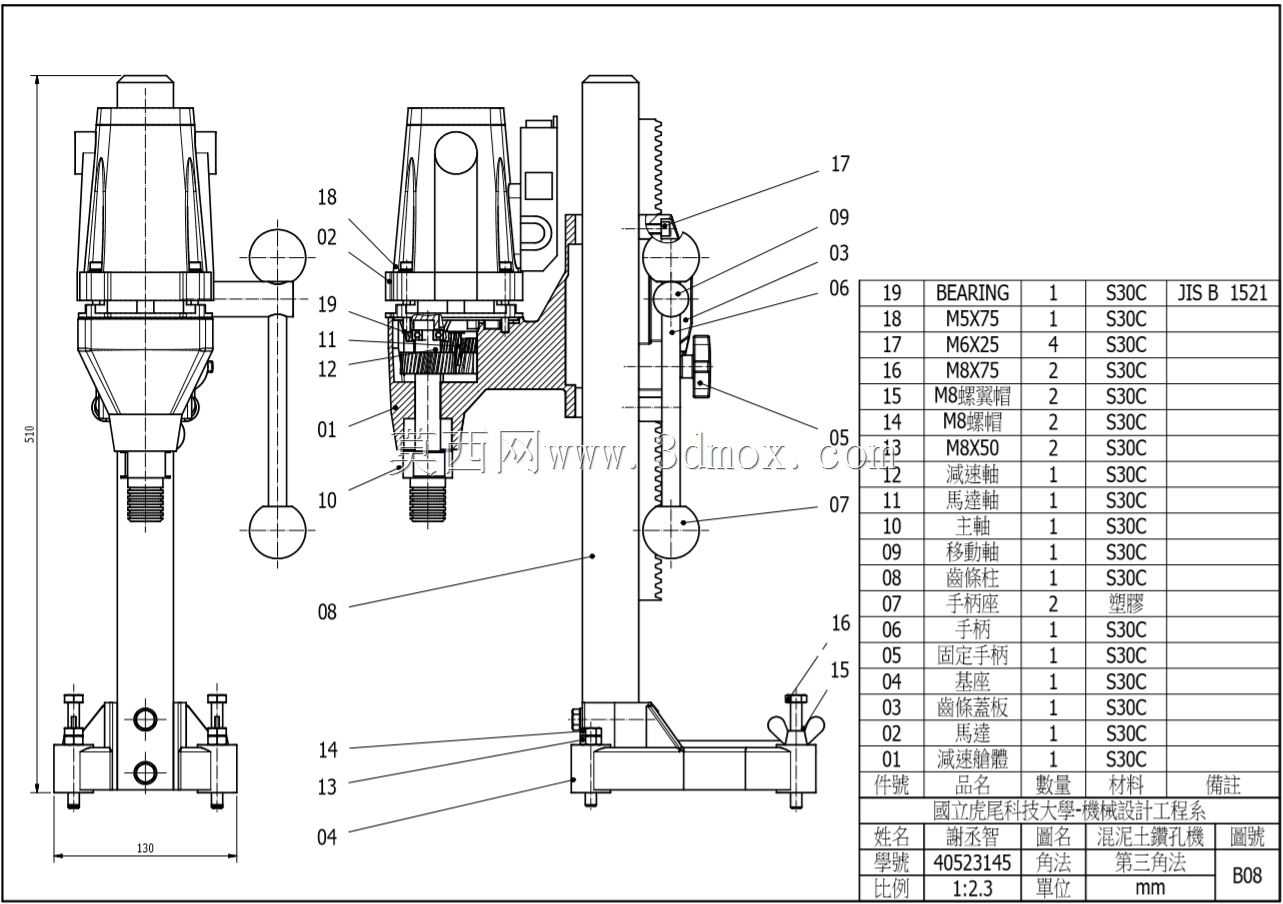

　　这款台式水泥钻孔机具，主要面向建筑装修、水电安装、砌体改造等现场作业场景，区别于手持水钻的高劳动强度与作业精度波动，台式结构的设计核心是通过刚性支撑架构抵消钻孔过程中的反扭矩与轴向进给力，降低作业人员的操作负荷，同时提升钻孔的位置精度与孔壁垂直度。从结构布局来看，设备采用立式单立柱支撑方案，立柱为经表面硬化处理的方形型材，表面加工有连续齿条结构，与进给机构的齿轮啮合，实现动力头的上下直线进给运动，立柱底部与一体式铸造底座刚性连接，底座上开设多组T型槽与翼型锁紧螺栓安装位，可通过膨胀螺栓或快速夹具将整机固定在作业基面，也可搭配真空吸盘附件适配光滑平整的墙面或地面安装，安装边界覆盖绝大多数现场作业的固定需求，底座的支撑脚布局经过重心校核，即便在最大钻孔行程下，整机也不会出现倾覆风险。

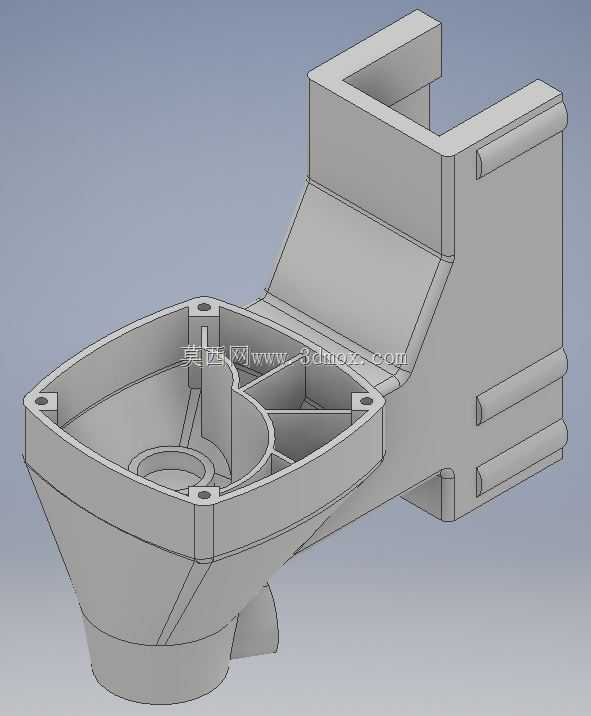

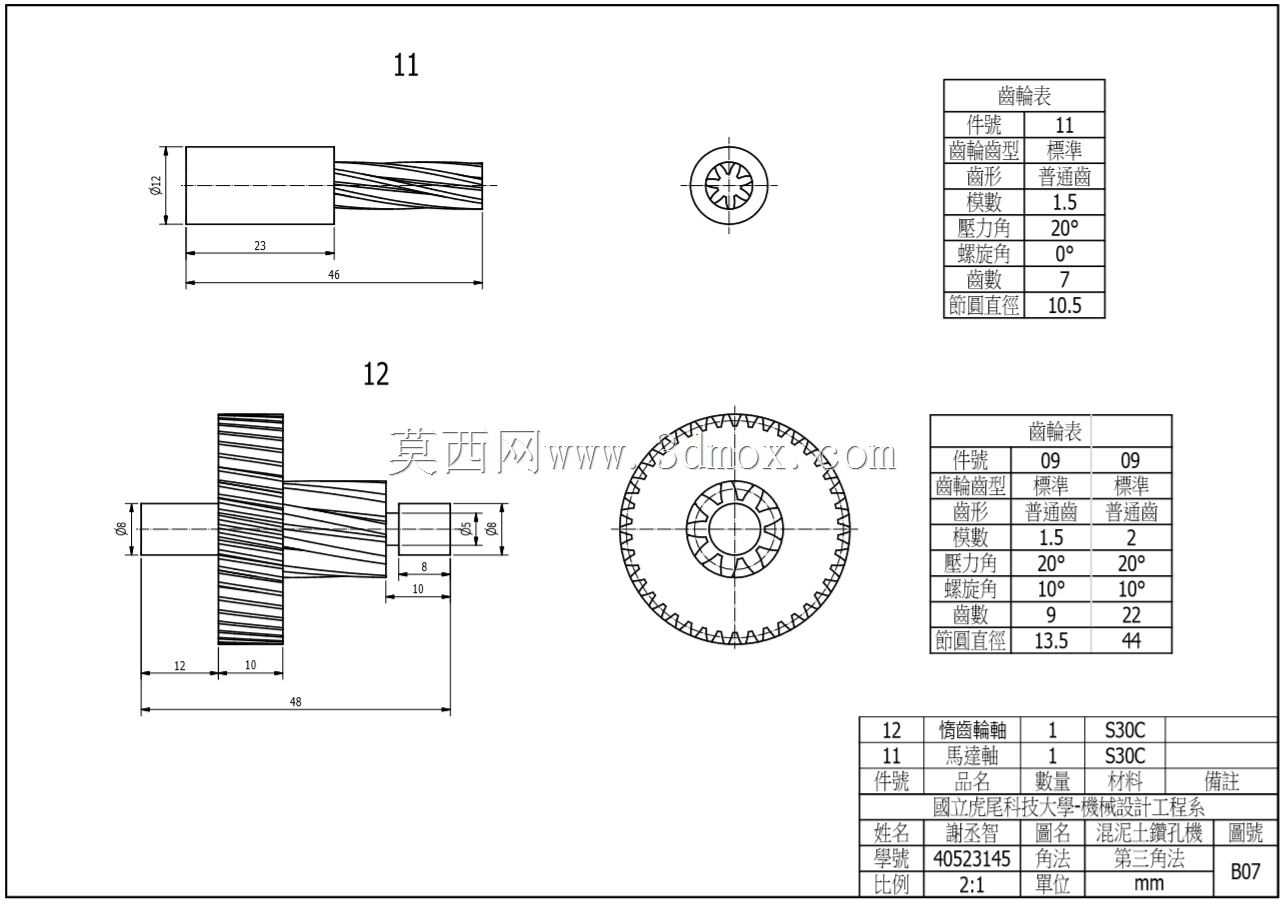

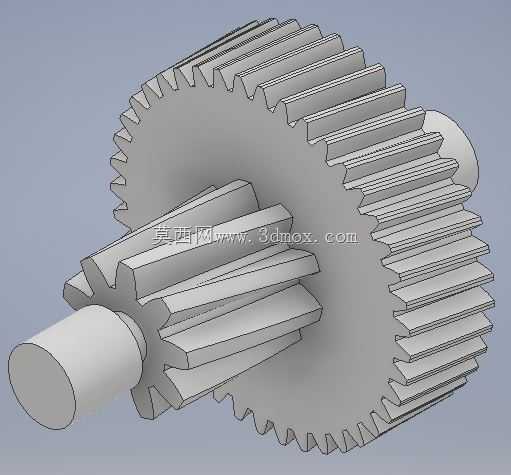

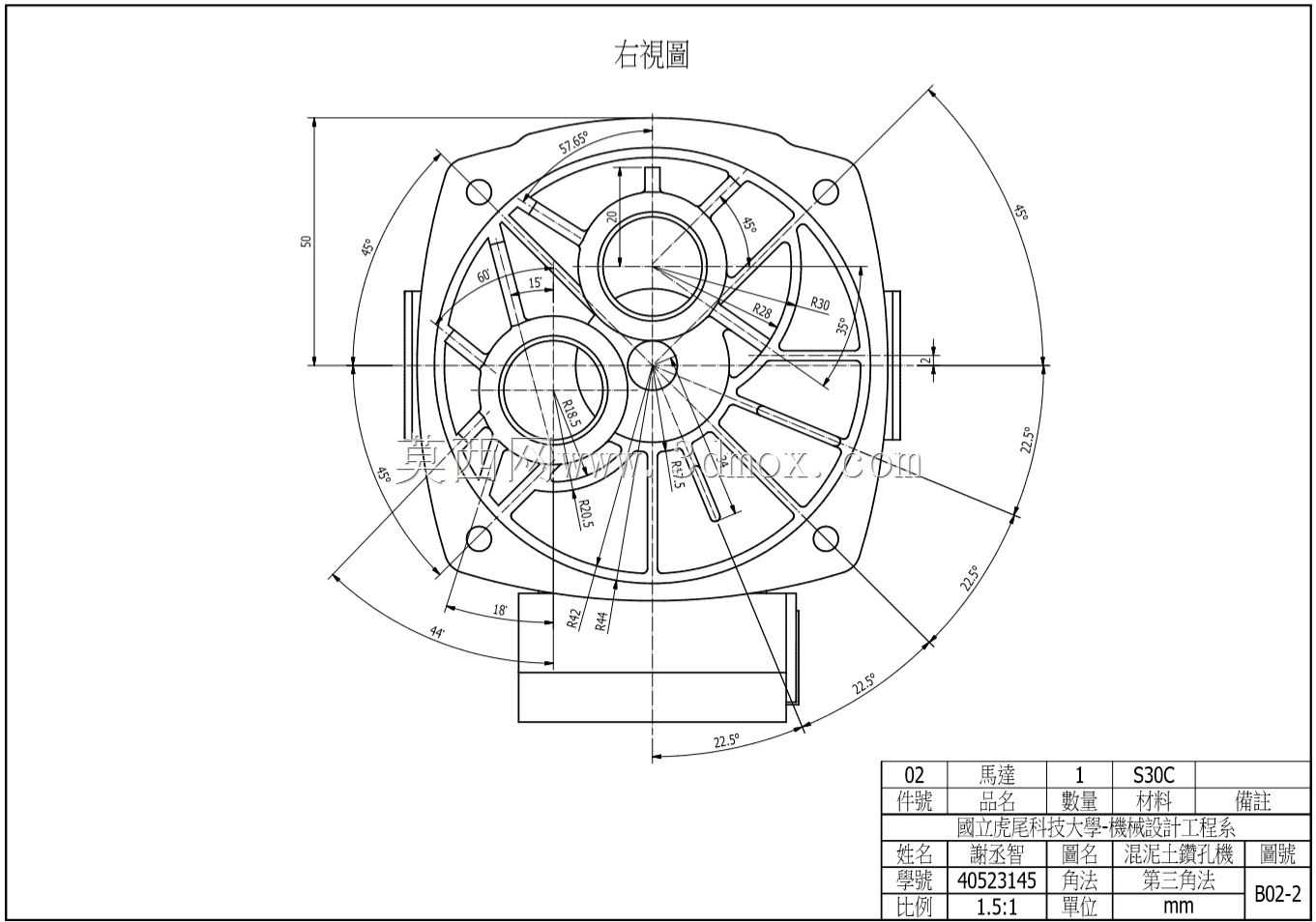

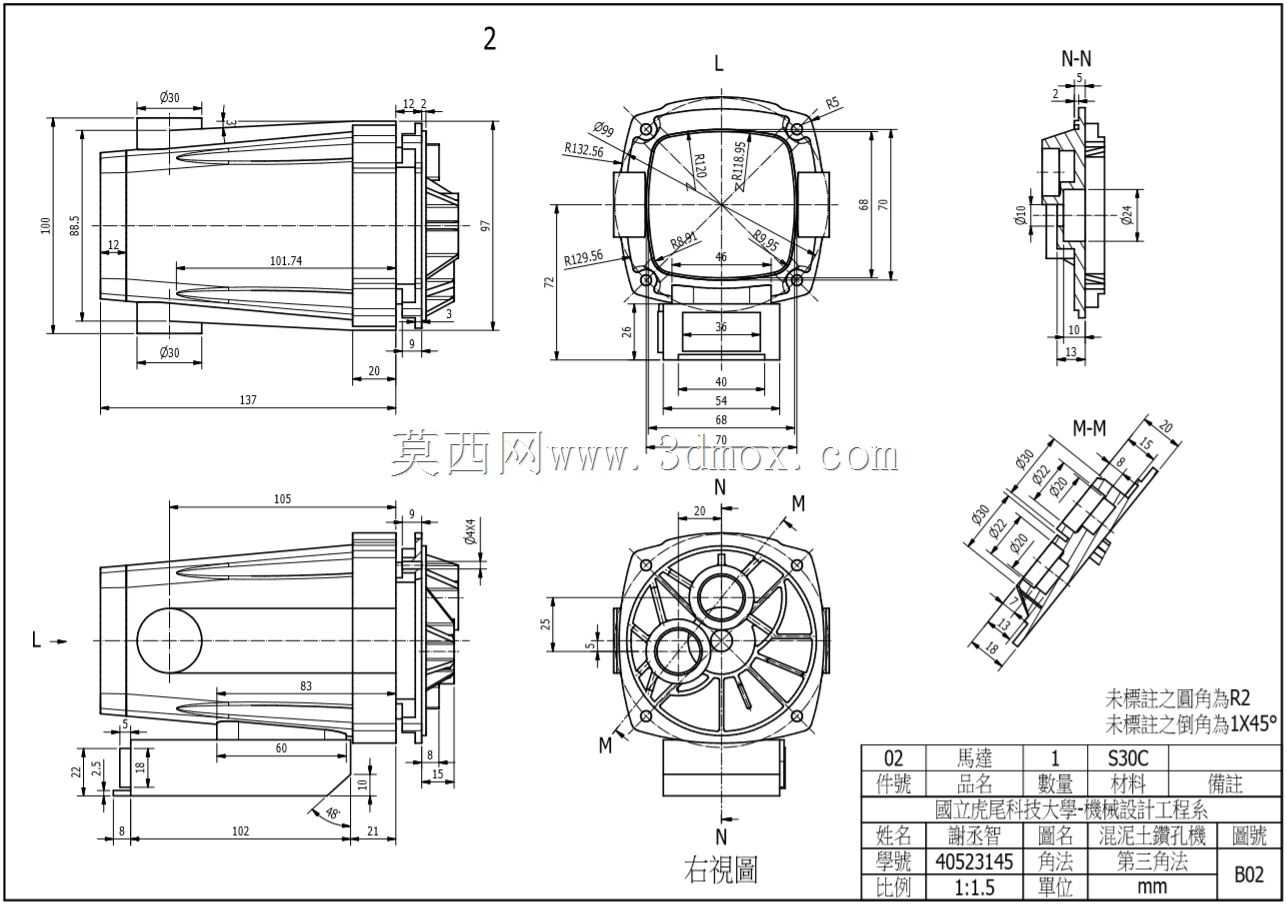

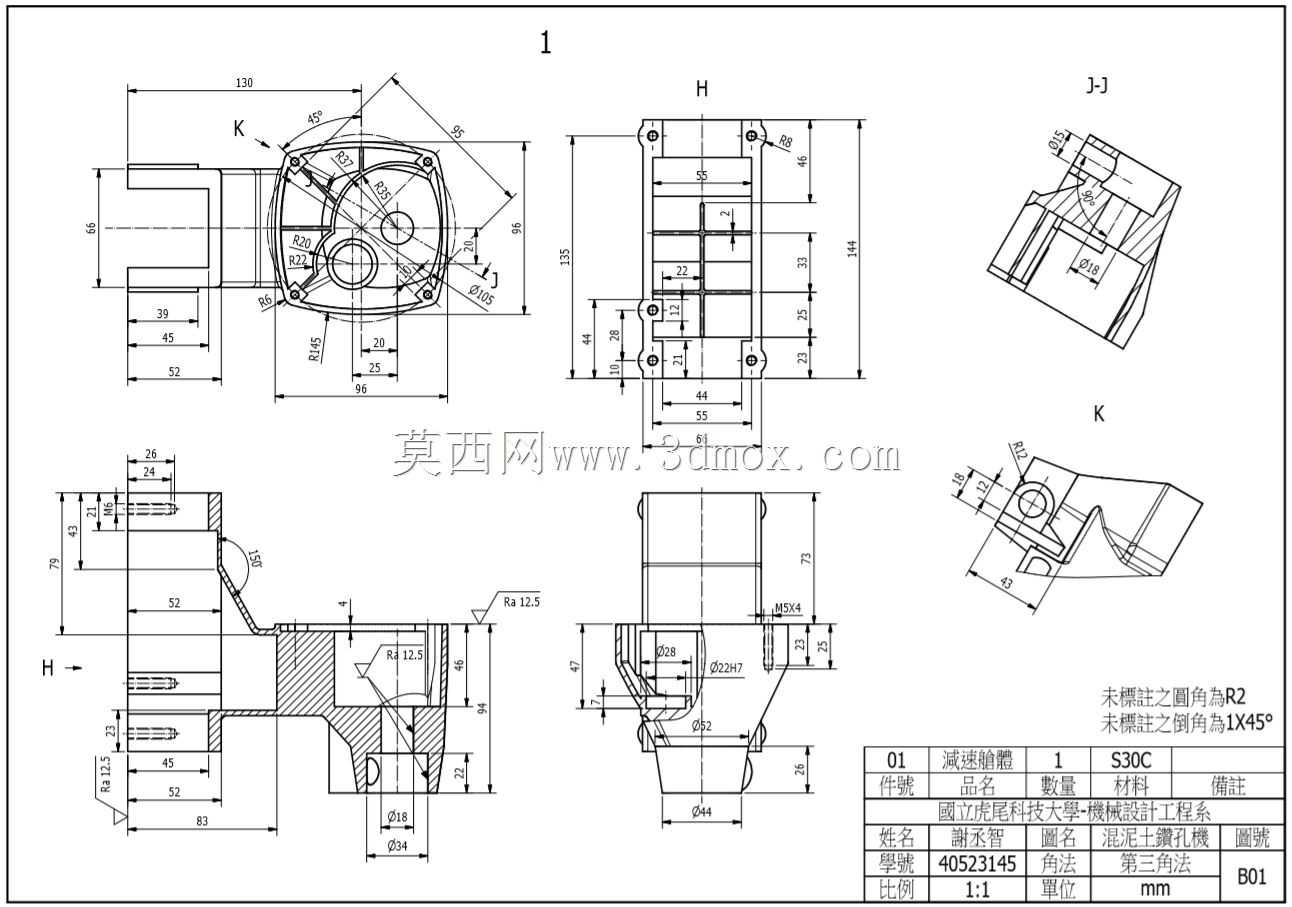

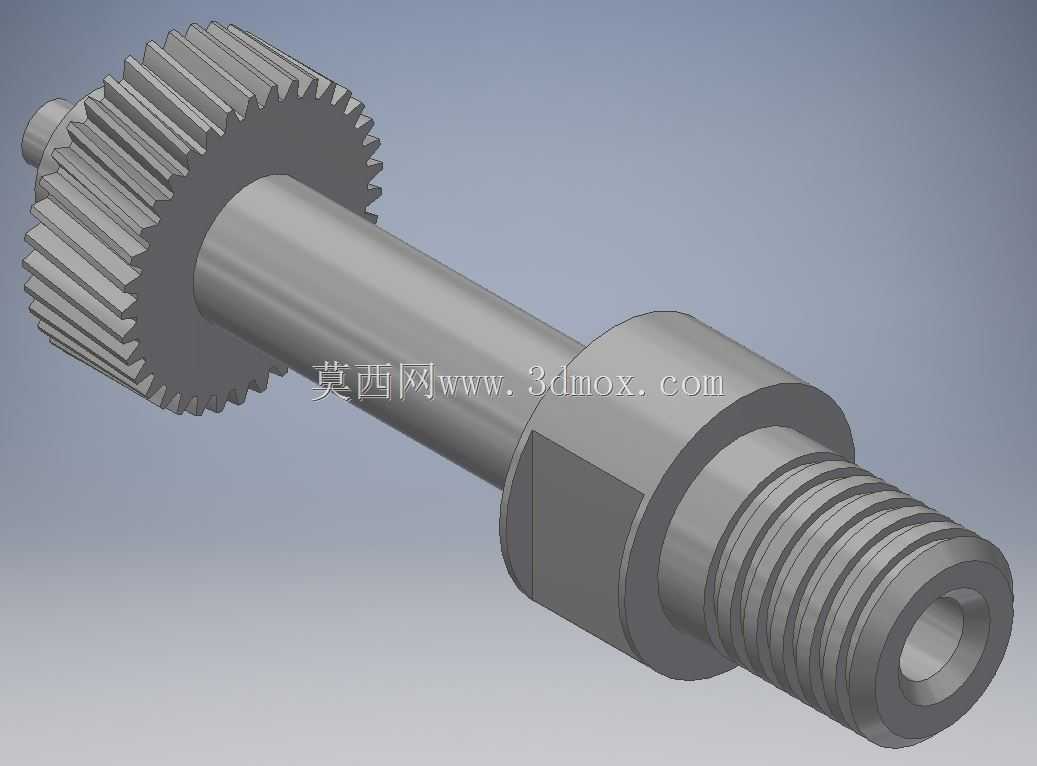

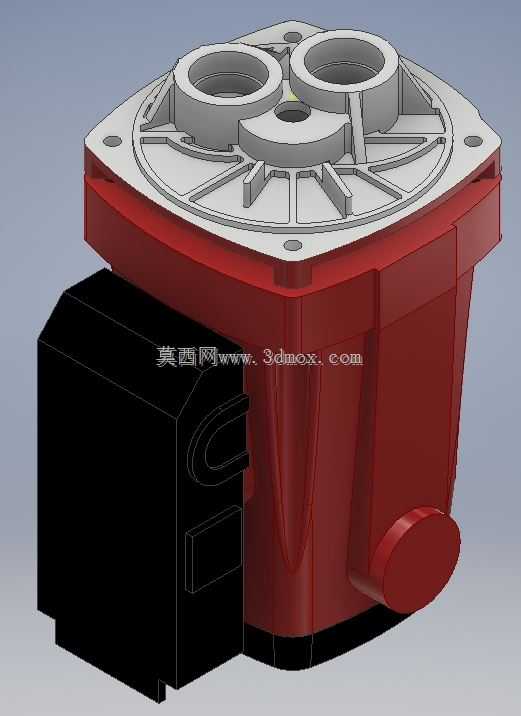

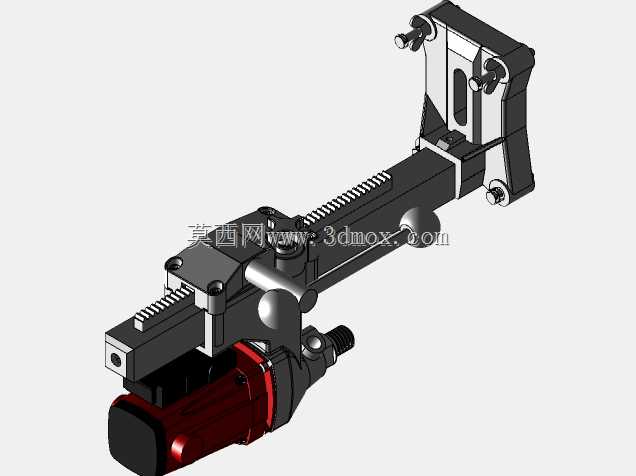

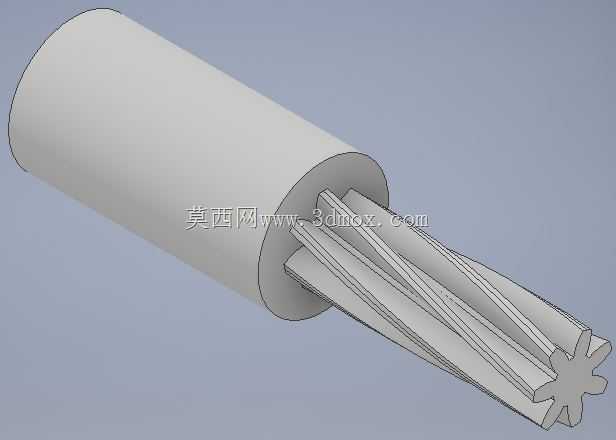

　　动力头部分采用密封式壳体设计，内部集成减速传动机构与驱动电机，输出端配备标准水钻连接接口，可适配不同直径的金刚石水钻钻头，满足从小直径管线开孔到大直径通风孔的作业需求。进给操作机构采用双侧手柄设计，操作手柄延伸至设备侧方，作业人员可站在设备侧方施加进给力，避开钻孔正下方的泥水飞溅区域，操作手柄上的球形握把采用防滑材质，即便带防护手套操作也能稳定控制进给速度，避免进给量过大导致钻头卡滞或崩损。设备的进给行程设置了硬限位结构，当动力头下行至最大钻孔深度时会触发限位挡块，防止钻头过度进给击穿作业基面或碰撞底座，同时立柱上配备可调节的深度标尺，作业前可预设钻孔深度，无需人工反复测量孔深，提升批量钻孔作业的一致性。

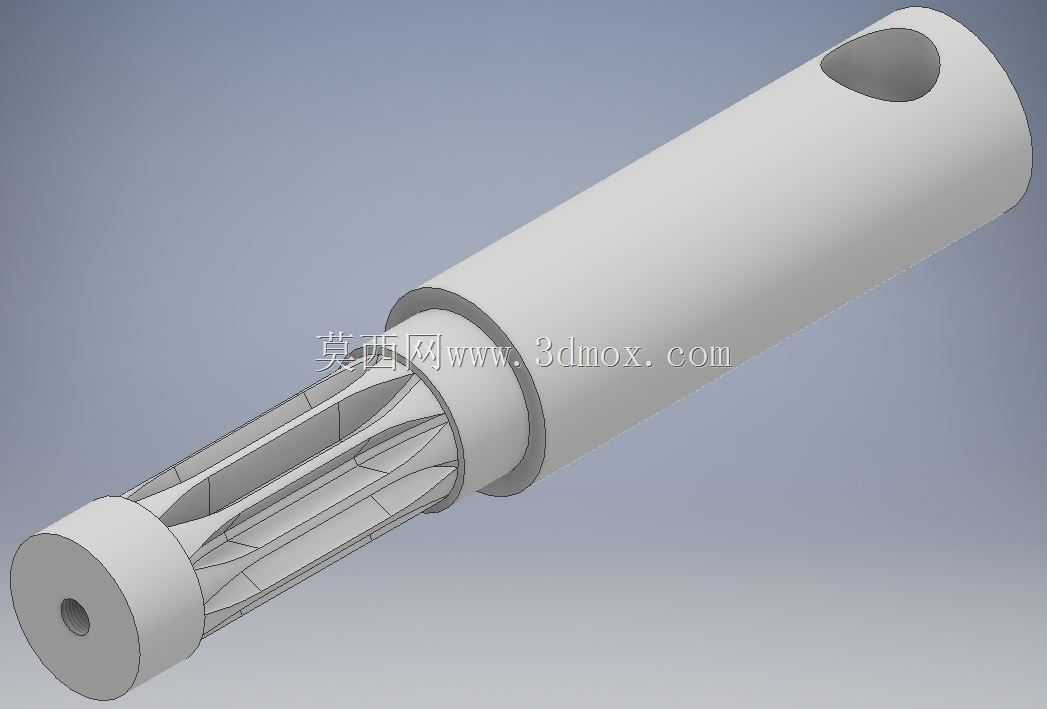

　　从设计思路层面，这款机具在建模阶段就充分考虑了现场作业的维护便利性，动力头与进给滑套的连接采用快拆式锁紧结构，无需专用工具即可将动力头从立柱上拆下，转换为手持水钻应对狭窄空间的作业需求，实现一机两用。滑套与立柱的配合面采用耐磨衬套设计，长期使用出现磨损间隙后，可通过调节衬套的压紧螺钉消除间隙，保证进给运动的直线度，避免因间隙过大导致钻孔偏斜。设备的供电与供水接口均设置在动力头侧方的防护区域内，作业过程中飞溅的泥水不会直接冲刷接口，降低线路短路与水管脱落的风险，供水通道内置在输出轴中心，钻孔时冷却水直接输送到钻头切削刃部位，有效降低钻头工作温度，同时抑制粉尘扩散，符合现场作业的职业健康要求。

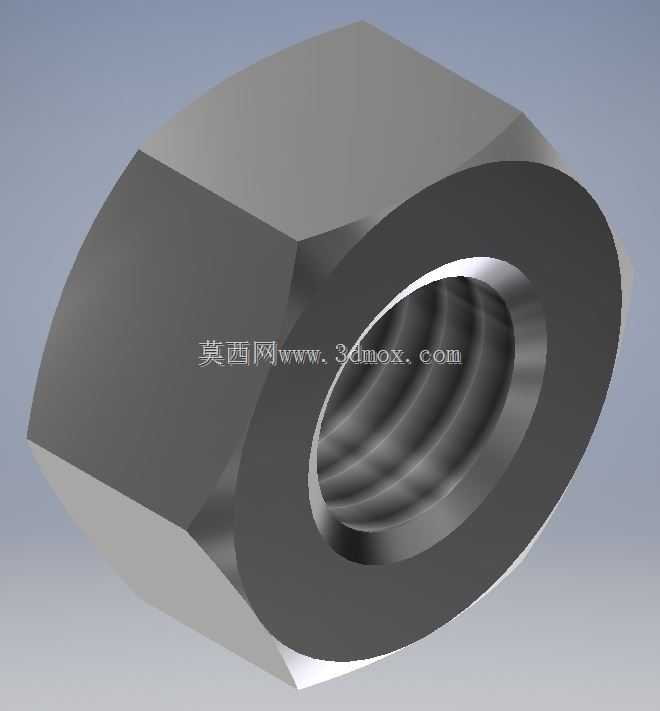

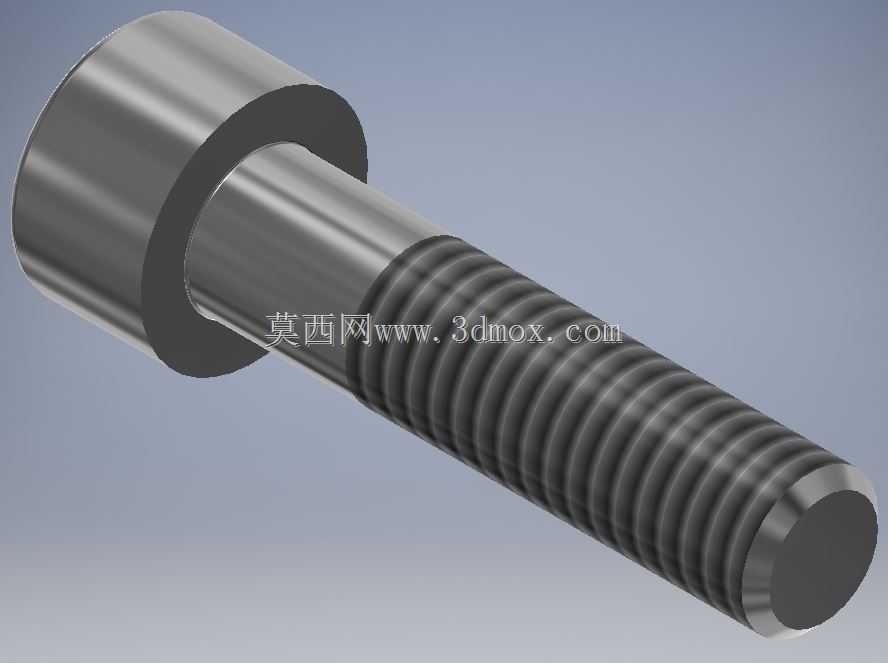

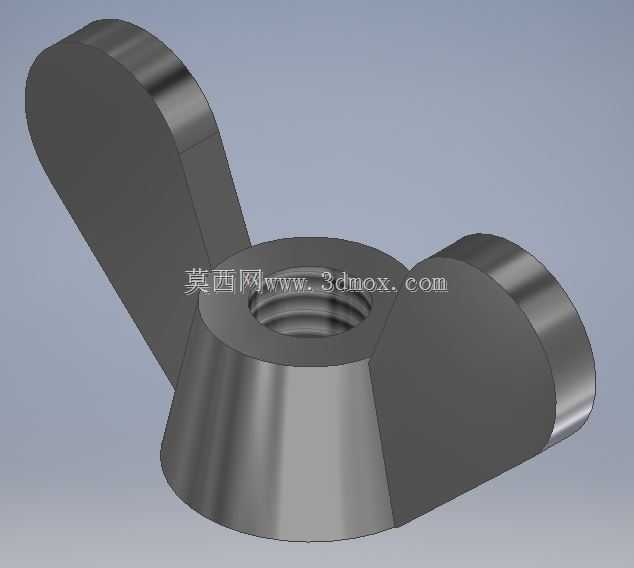

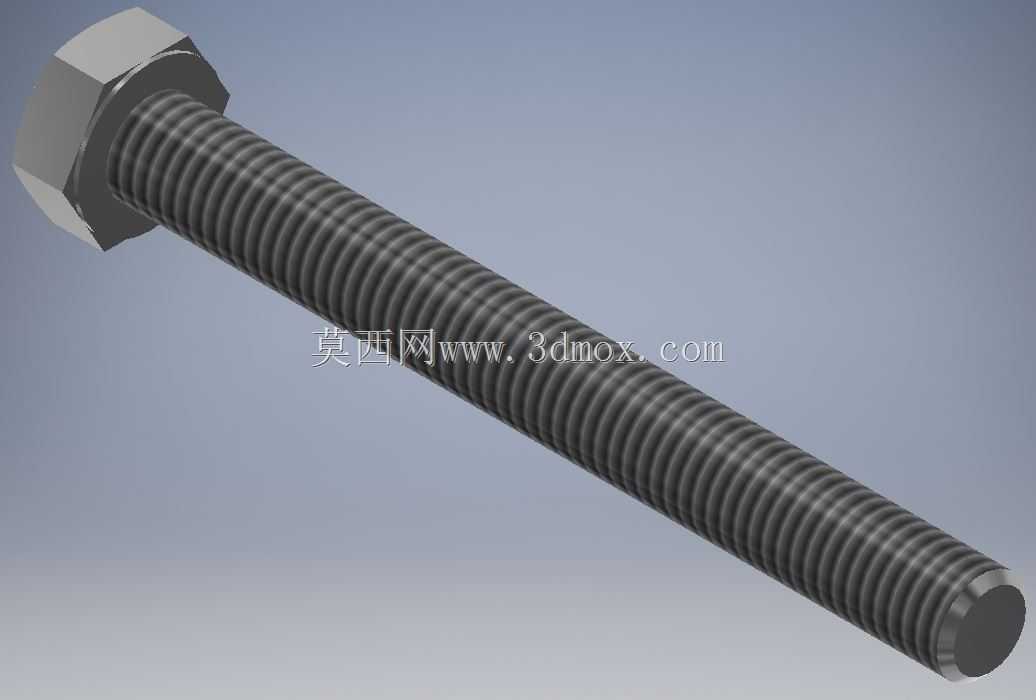

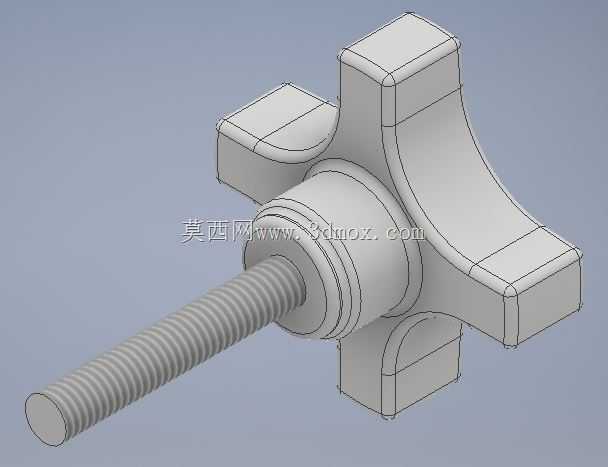

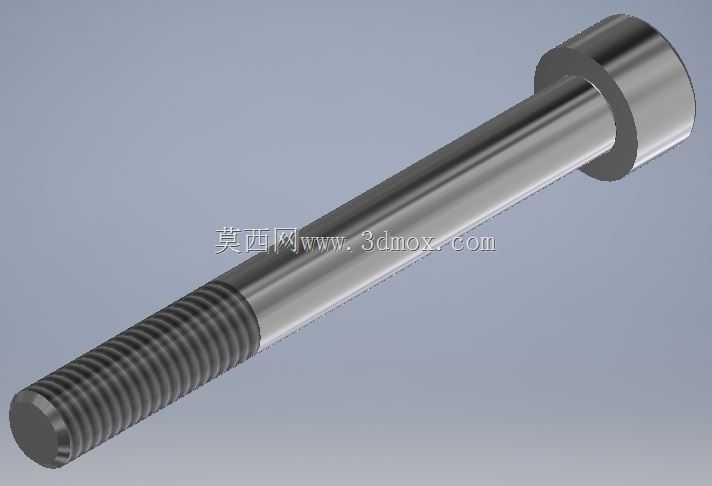

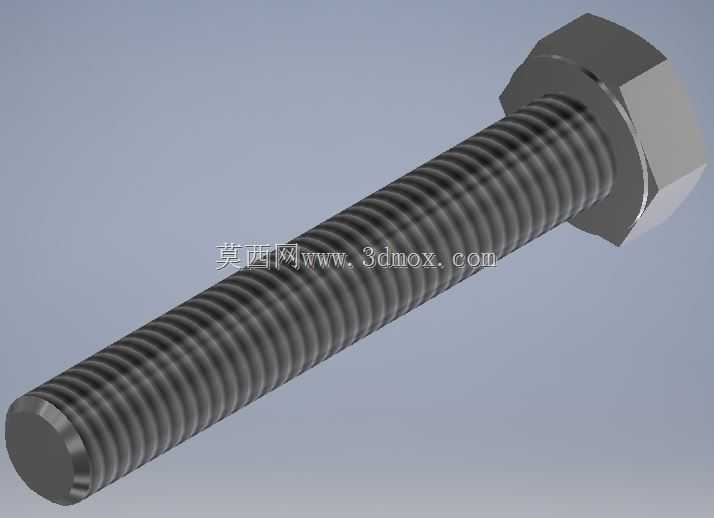

　　外形尺寸方面，这款台式钻机的底座长宽尺寸控制在常规作业平台的承载范围内，立柱高度适配常见的墙面钻孔作业高度，无需额外垫高即可完成从地面到成人胸部高度的钻孔作业，整机重量经过优化，在保证结构刚性的前提下，单人即可完成设备的搬运与移位，适配装修工地频繁转场的作业特点。底座的翼型锁紧螺栓采用大尺寸蝶形手柄设计，无需扳手即可手动拧紧固定，大幅缩短设备的现场安装准备时间。在实际作业场景中，这类台式水泥钻机常被用于混凝土墙面的空调孔开孔、给排水管线穿孔、砌体结构的锚栓孔钻孔作业，相比手持钻孔设备，其钻孔垂直度偏差可控制在极小范围内，避免因孔位偏斜导致管线无法穿入或锚栓安装强度不足的问题，同时设备的刚性支撑结构可吸收大部分钻孔振动，作业人员仅需控制进给速度即可，长时间作业的疲劳度大幅降低。建模过程中对各运动部件的干涉情况做了全行程校验，动力头上下移动过程中不会与立柱、底座、操作手柄发生碰撞，所有紧固件的安装位置都预留了扳手操作空间，方便后期装配与维护拆解，壳体的散热筋布局经过优化，即便长时间连续作业，电机与减速机构的工作温度也能维持在合理区间，避免过热停机。
