手动桌面纸张冲孔工装结构设计

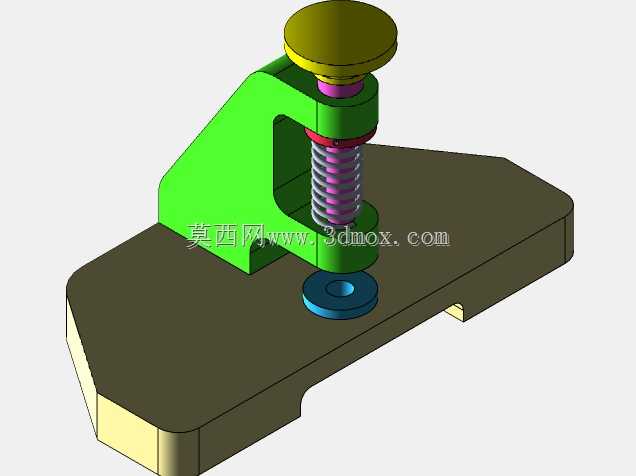

　　这套手动桌面冲孔工装主要面向办公文印、档案整理、票据装订、教学实验以及小型纸品加工场景，用来在单张或少量叠放纸张上完成规则孔位加工。设备整体采用台式布置，底部为一块带局部缺口的平板基座，基座既承担整机支撑，也作为纸张送入时的定位承托面；C形立式机架固定在基座一侧，形成上方施压、下方承孔的开放工作空间，操作者可以从前方和侧方观察冲孔位置，纸张取放路径不受封闭外罩干扰。

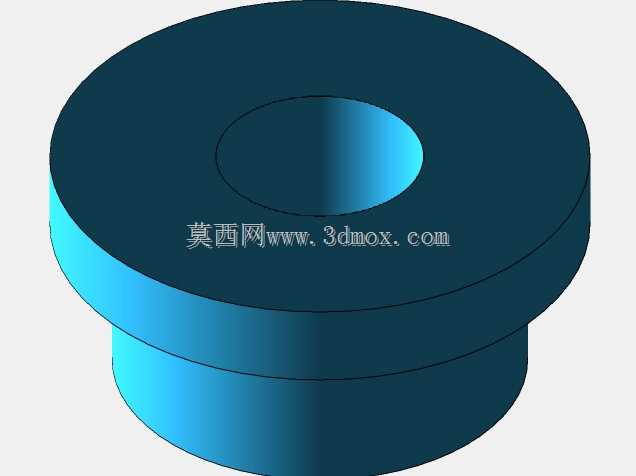

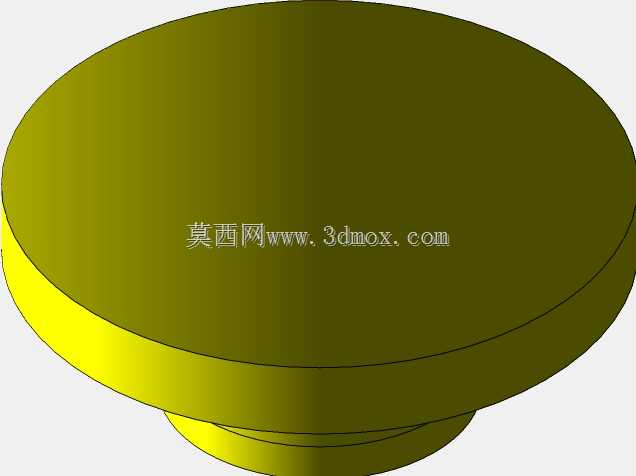

　　从实际用途看，这类装置并不追求高速连续生产，而强调小批量、低噪声、随时可用的手工操作。文印门店处理装订页、行政部门整理档案、学校实验室制作样本卡时，常需要在纸边打出圆孔，电动设备受电源、噪声和维护条件限制，手动结构则能通过简单下压动作完成冲孔。压杆顶部设置圆形手按盘，手掌施力面积较大，下压时局部压强较低，长时间重复操作也不易产生明显压手感。冲头下方对应圆形凹模，凹模嵌入基座工作区，刃口与冲头保持同轴间隙，纸张在两者之间被剪切成形，孔边毛刺和纸屑可通过凹模下方空间排出。

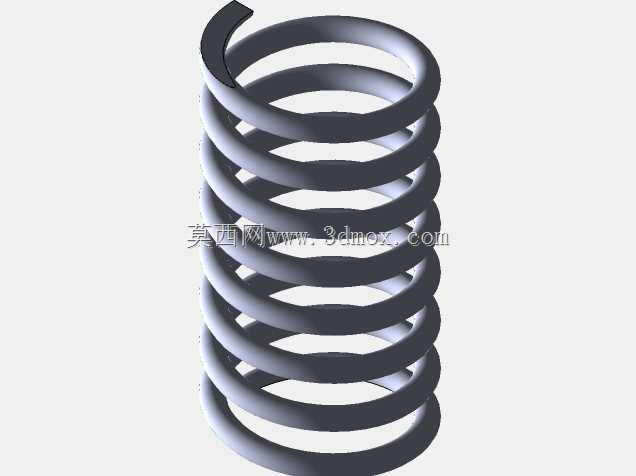

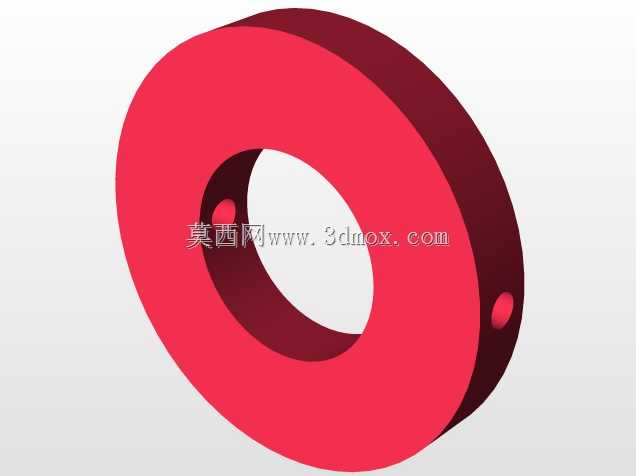

　　结构设计的核心在于力传递与复位。竖直冲杆穿过机架上部导向孔，导向段限制冲杆横向摆动，使冲头在下死点附近仍能与凹模准确对中。冲杆外部布置压缩弹簧，弹簧上端抵靠机架或轴肩，下端作用于活动压套；当手按盘受压向下时，冲杆克服弹簧力推进，冲头切入纸张；松手后弹簧将压杆抬回初始位置，无需额外设置回拉手柄。弹簧刚度需要兼顾操作力与回程可靠性：刚度过大会增加手掌负担，刚度过小则可能在冲头带纸时回位迟缓。红色限位件用于约束弹簧和轴套位置，避免压杆超程脱出，也便于装配时按顺序叠装。

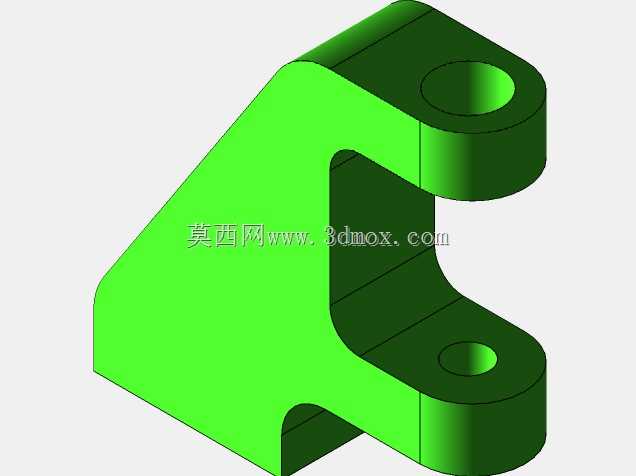

　　机架采用C形悬臂形式，前侧开口高度决定可放入纸张的厚度和操作视野。模型中绿色机架背部与底部形成连续承力路径，下压载荷经机架侧壁传到基座，再由桌面承担；悬臂前端尽量靠近冲头轴线，以减小偏载弯矩。基座外形不是完整矩形，前侧和边角做了切角与缺口处理，一方面减轻重量、减少材料占用，另一方面为纸张定位边、废料排出或夹具固定留出空间。底部轮廓边缘带有浅色包覆或加厚区域，可理解为防滑、耐磨或垫高层，使工装在桌面上放置时更稳定，也能避免硬质底板直接刮伤台面。

　　安装边界方面，该设备不需要地脚螺栓固定，适合放置在平整工作台面上；选型或复刻时应重点确认基座占地、喉口深度、冲头到定位边的距离以及最大纸叠厚度。喉口深度决定可加工纸张边缘到孔中心的最大距离，直接影响装订边宽；冲杆行程则要保证冲头完全穿过纸叠并进入凹模，同时在回程后与纸面保持安全间隙。若用于厚纸、皮革样片或薄塑料片，可通过更换冲头、凹模和调整弹簧参数扩展用途，但基座与机架的刚度需重新校核，避免厚料冲剪力导致悬臂张开。

　　三维建模时，可按基座、C形机架、压杆、手按盘、弹簧、轴套、冲头、凹模和限位件分层建立。运动部分重点检查冲杆与导向孔的同轴关系、弹簧压缩极限、冲头进入凹模的重叠量，以及手按盘下压到极限时是否与机架发生干涉。外观颜色虽用于区分零件，但工程上更应关注配合面：导向孔与冲杆采用小间隙滑动配合，凹模与基座孔需要定位台阶，冲头与压杆之间应便于拆卸刃磨。整体结构没有复杂传动链，零件数量少、维护点集中，适合作为手动办公工装、轻量冲孔设备和机械原理教学案例使用。
