微型电机托架传动齿轮轴结构

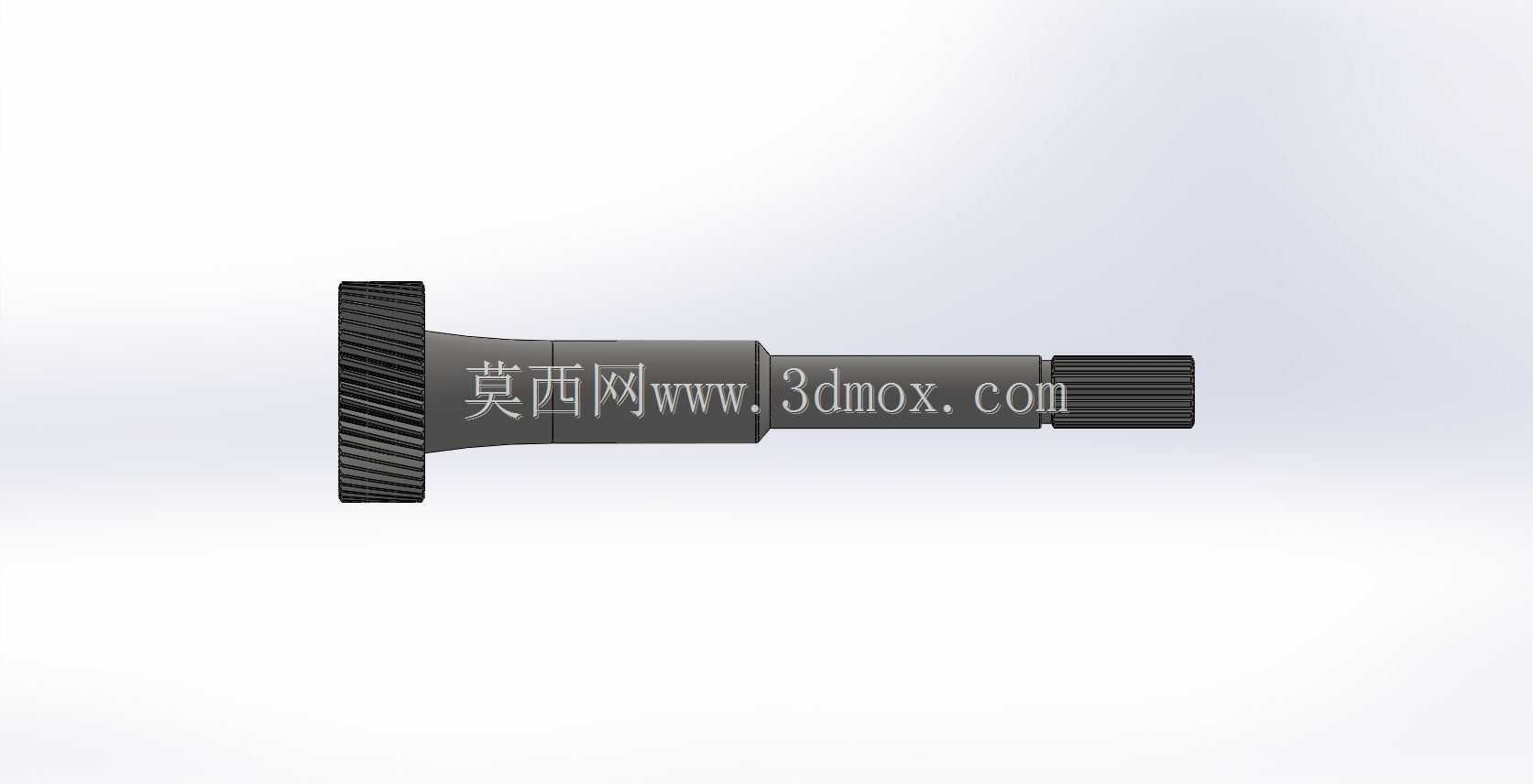

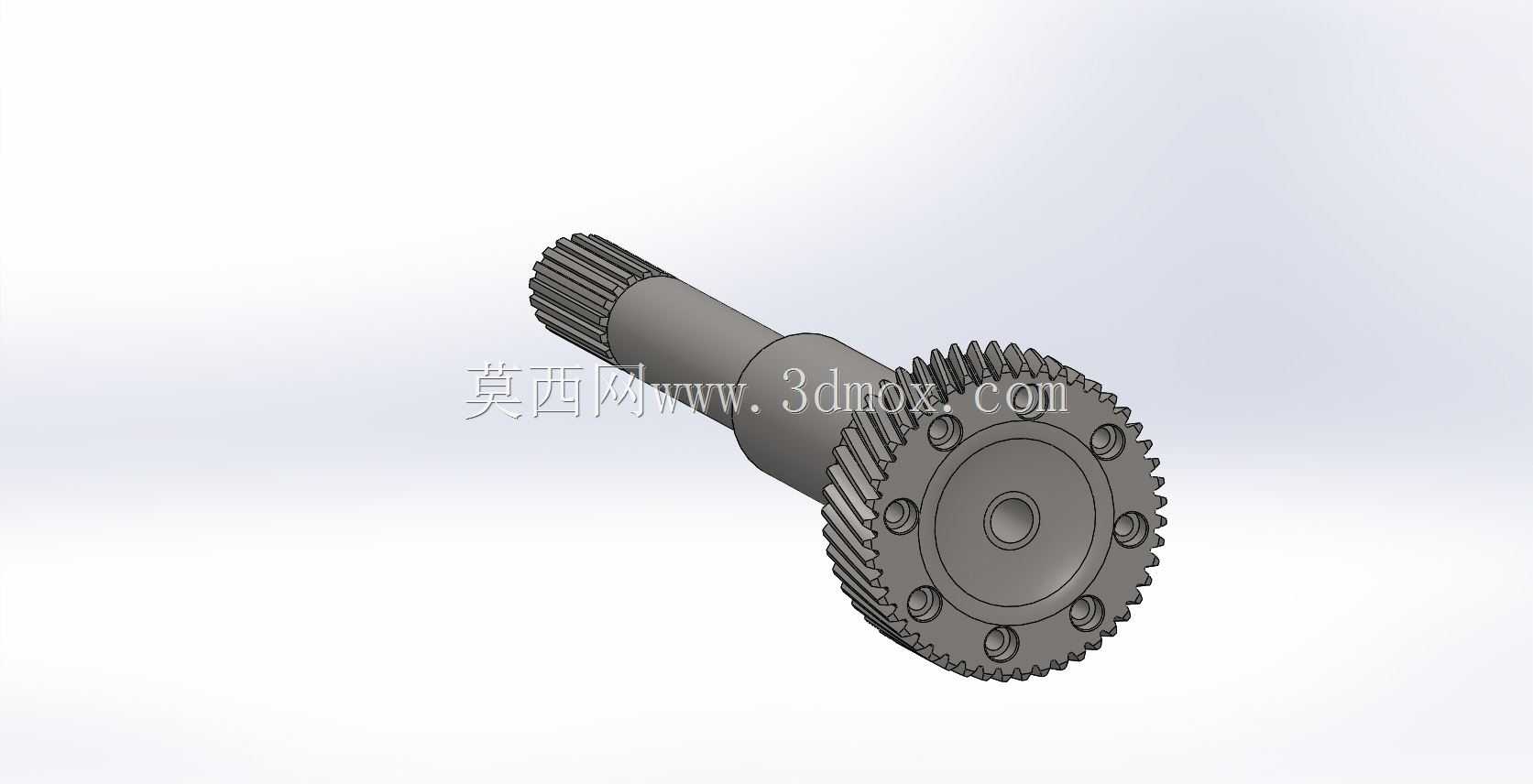

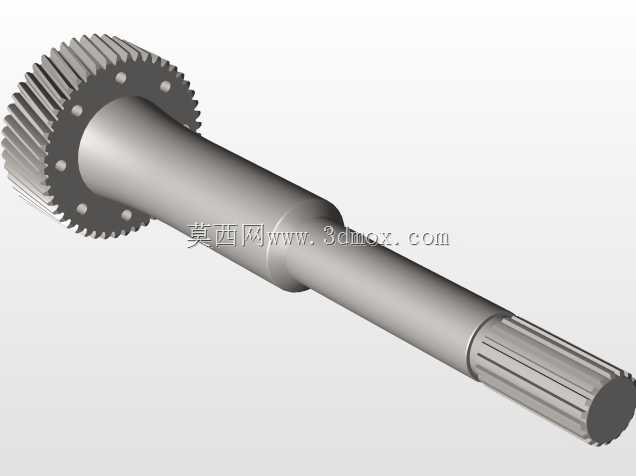

　　在小型手持通讯终端、便携电子设备以及微型伺服执行机构中，动力从微型电机输出后往往需要经过一级或多级减速，才能把高转速、低扭矩的电机输出转化为执行端所需的低转速、大扭矩动作。这类空间极度受限的产品内部，传动零件不能照搬常规工业减速器的布局思路，必须把齿轮、支撑轴段、定位轴颈甚至安装配合面整合在同一根细长轴件上，电机托架齿轮轴正是针对这种紧凑传动场景形成的典型零件。从结构外形看，该零件一端为大直径盘状齿轮段，外缘加工细密直齿，齿圈宽度明显大于中间轴身，能够在啮合时提供足够的接触齿宽，降低单齿面接触应力；齿轮盘背面可直接贴合电机托架或减速箱内壁，形成轴向定位基准，避免轴系在受载时发生窜动。齿轮盘向另一侧延伸出阶梯轴身，轴径沿轴向逐级变化，

　　不同轴段分别承担支承、隔套定位、联轴器配合或小齿轮输出功能。末端细轴段同样加工有齿形或滚花防滑结构，可与下游小齿轮、同步轮或执行摆杆配合，把动力继续传递到终端动作部位。实际装配时，大齿轮端通常与电机轴端的小蜗杆或小圆柱齿轮啮合，电机高速旋转带动该齿轮轴以较低转速转动，轴身通过托架上的微孔轴承或含油衬套获得径向支撑，两个支撑点尽量布置在靠近齿轮受力侧和末端输出侧的位置，使轴的跨距合理，减小悬臂弯矩。阶梯轴肩在这里不仅是直径变化的过渡，更是轴承内圈、隔套、垫片的轴向压紧面，装配时通过轴肩高度差控制各零件的轴向位置，保证齿轮啮合宽度居中，不会出现偏载、啃齿或齿端干涉。针对通讯工具类产品外壳薄、内部堆叠密集的特点，该轴件整体呈细长形态，

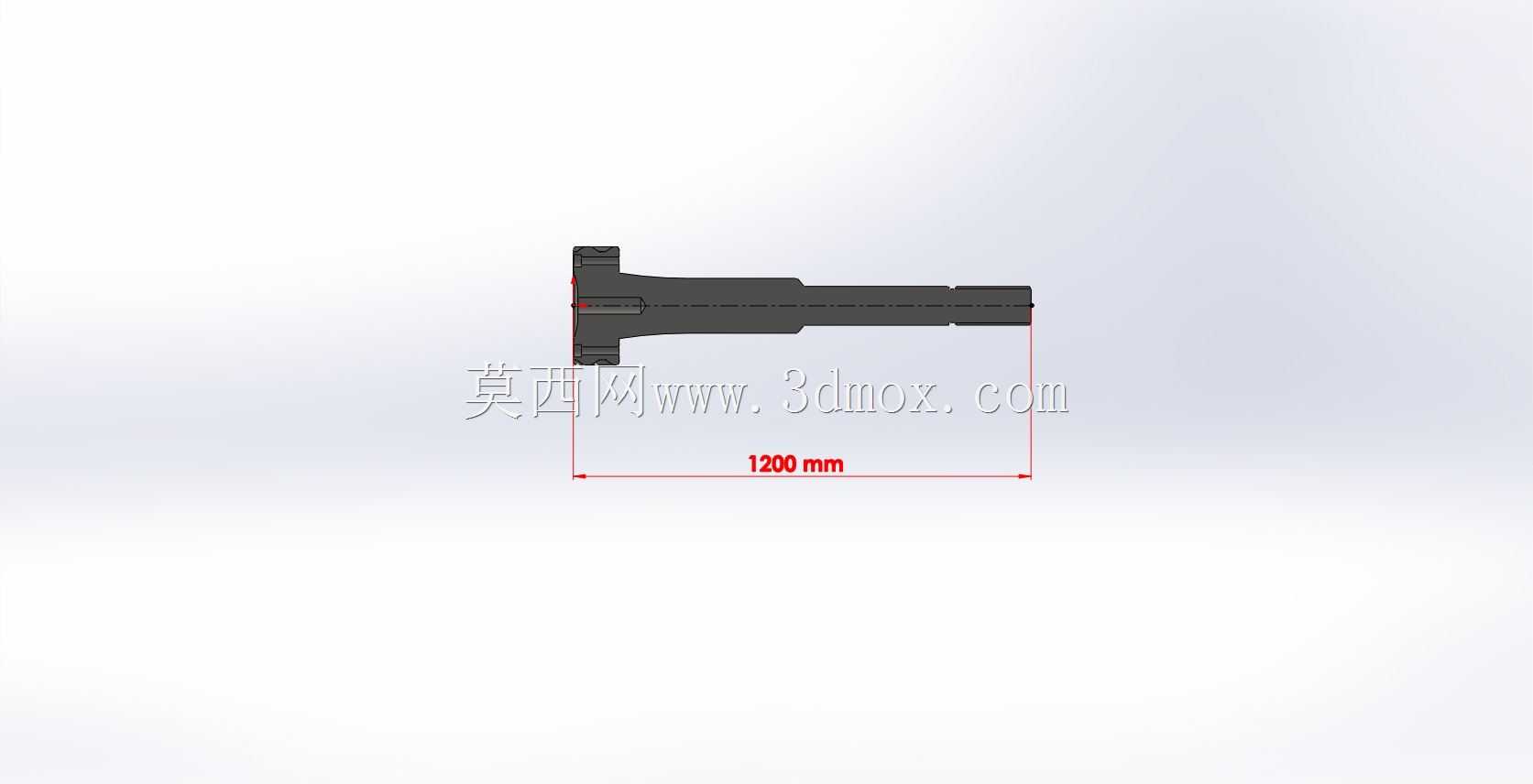

　　最大外轮廓集中在端部齿轮盘，中间轴身直径收窄，能够从托架预留的狭长通道中穿过，周边只需留出齿顶圆旋转间隙和轴身与塑料筋位的安全间隙，不必为整根轴保留大直径安装空间。齿轮盘厚度方向要兼顾齿宽与箱体轴向尺寸，过薄会导致齿面重合度不足、运转噪声增大，过厚则占用宝贵的机身长度；轴段长度则依据托架轴承孔间距、电机输出端位置和终端执行件行程共同确定，各段过渡处采用小圆角处理，降低热处理或注塑成型时的应力集中风险。齿形设计上，细密齿距适合微型传动模块，可在相同齿轮外径下获得更多齿数，提升传动平稳性，降低单次啮合冲击；齿轮精度需控制在中小功率传动适用等级，齿端可做轻微倒角，使装配时即使存在少量同轴度偏差，也能顺利导入啮合。末端配合轴段若采用扁位、

　　滚花或小齿结构，可防止与之配合的塑料件在受载时打滑，保证扭矩可靠传递。从建模角度处理这类零件时，应先以回转轴线为基准建立阶梯轴主体，再在端部齿轮盘上按齿顶圆、齿根圆和齿距参数切制轮齿，齿圈与轴身保持同一回转中心；各轴肩端面需与轴线垂直，轴承配合段给出明确直径公差带，定位面标注粗糙度与同轴度要求。模型中还要还原端部齿形、轴段过渡圆角和齿轮盘侧面的贴合平面，使结构工程师能够直接在整机装配中检查电机、托架、轴件和终端执行件之间的运动包络，核对齿轮啮合侧隙、轴系转动间隙以及外壳内壁避让距离。该类齿轮轴常见于手机滑盖机构、便携通讯终端电动模块、微型锁具驱动、小型摄像头云台以及消费电子伸缩机构中，工作载荷虽不大，但对运转平顺性、噪声控制和空间利用率要求很高。通过把齿轮与支承轴集成设计，零件数量减少，装配链路缩短，托架孔位加工也更易保证同轴度；同时细长阶梯形态让动力可以沿着设备内部狭窄空间传递，在不增加机身厚度的前提下完成减速与扭矩输出，是微型机电产品结构紧凑化设计中十分实用的传动方案。
