DN40法兰式手动球阀工业管路构件

　　这套法兰式手动球阀的三维结构，围绕公称通径DN40、对应1又二分之一英寸管路接口的截断类阀件展开，建模时优先还原了现场管路安装中最常涉及的装配边界与操作空间，而非单纯堆砌外观曲面。从实际工况来看，这类两片式法兰球阀广泛出现在中小型化工流体管线、循环水系统、压缩空气支管、普通油品输送管路以及暖通配套管段中，核心作用是在管路检修、支路切换或者设备隔离时，通过90度旋转阀杆带动内部球形阀芯转动，实现流道的全开或者全关，正常工况下不用于长期节流调节，避免球面密封面长期受高速介质冲蚀出现密封失效。

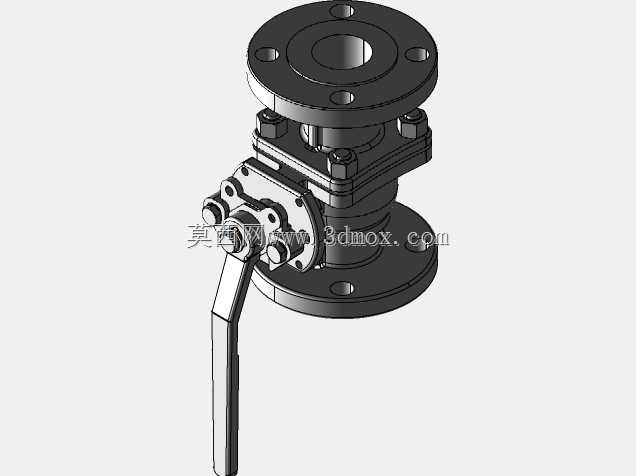

　　建模过程中首先梳理的是两端法兰的安装基准：两侧法兰盘按照对应压力等级的法兰标准预留了均匀分布的螺栓过孔，法兰端面与阀体流道轴线保持严格垂直，装配时管路侧配对法兰贴紧密封面后，穿入螺栓对角预紧即可完成固定，法兰外圆、螺栓孔中心圆直径、法兰厚度以及端面到阀体中段的轴向长度都按照实际安装边界做了还原，在做管线排布干涉检查时，可以直接以两侧法兰端面作为对接基准，提前确认管段预留间距，不会出现现场安装时阀件长度和管线预留段不匹配的问题。

　　阀体采用两片式对合结构，中分面通过周向布置的螺栓把合锁紧，结合面处预留密封垫的安装位置，把合后阀体内部形成完整的圆柱形流道，流道在全开状态下和上下游管路内径基本对齐，介质流经时的流阻很小，不会出现明显的压力骤降，也不容易在阀腔内部滞留介质残渣。内部的球形阀芯两侧配置弹性密封阀座，依靠阀座预紧力贴紧球面，在关闭状态下阻断介质通路，阀杆从阀体上部的填料函穿出，填料压盖通过螺栓压紧填料组，既可以避免阀杆转动时介质从轴缝泄漏，也预留了后期现场压紧填料、补充密封的维护空间。

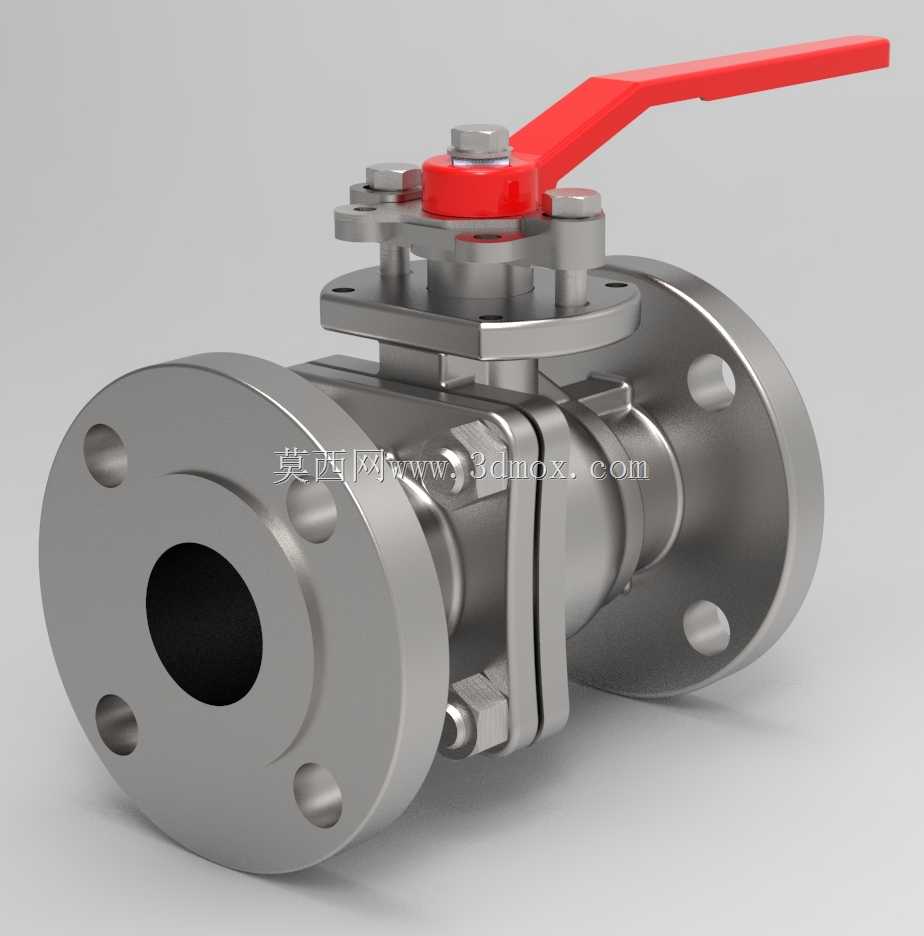

　　顶部的操作结构做了完整的层级还原：阀杆顶端加工出扁方定位结构，和红色冲压钢板手柄的套孔配合，手柄通过锁紧螺母固定在阀杆端部，手柄下方设置有限位挡块，当手柄转动到和管路轴线平行的位置时阀门全开，转动到和轴线垂直的位置时阀门全关，现场操作人员不需要额外查看开度标识，仅凭手柄朝向就能快速判断阀门通断状态。手柄的长度按照操作力矩需求设计，日常开关时单人徒手即可完成动作，不需要额外加套加力管，同时手柄的转动半径在建模时单独做了空间校核，在阀门周边预留操作区域时，只要留出对应手柄回转的扇形空间，就不会出现手柄转动时和相邻管道、支架或者桥架碰撞的问题。

　　结构细节上，阀体中段的对合螺栓、填料压盖紧固件、阀杆顶部锁止螺母都做了独立的零件建模，不是单纯的外观贴图，在做装配模拟时可以直接拆分出阀体左段、阀体右段、阀芯、阀座、阀杆、填料组、压盖、手柄、紧固件等全部零件，既可以用于管路设计阶段的设备选型占位、安装空间校验，也可以作为阀门结构学习、拆装演示的载体，核对密封副位置、运动传递路径和装配顺序。和螺纹连接的小口径球阀不同，法兰连接的形式不需要在管端加工外螺纹，现场安装时不需要旋转阀体，对位后锁紧法兰螺栓即可完成装配，后期拆检时只要松开两侧法兰螺栓就能整体取下阀件，维护更换的效率更高，适配中低压工况下多种洁净流体、常规腐蚀性介质的管路截断需求，建模时所有配合面的同轴度、法兰端面的平行度都按照实际加工装配的公差逻辑做了约束，导入三维装配环境后不会出现基准错位、运动干涉的问题。
