CT60集装箱半挂运输组件精细结构

　　这套CT60集装箱运输组件围绕干线物流中常见的箱式半挂运输场景展开，主体由长尺寸封闭货箱、牵引承载车架、双联轴行走机构以及端部锁固与防护结构组成。建模时没有把货箱简单处理成一个封闭长方体，而是将波纹侧板、顶部加强筋、端门门框、门锁杆、铰链、角件和下部承托关系分别建立，能够直观反映集装箱在运输装备中的装配逻辑。对于从事挂车设计、物流装备选型或教学演示的人员来说，这种拆分方式比单一外观模型更有参考价值。

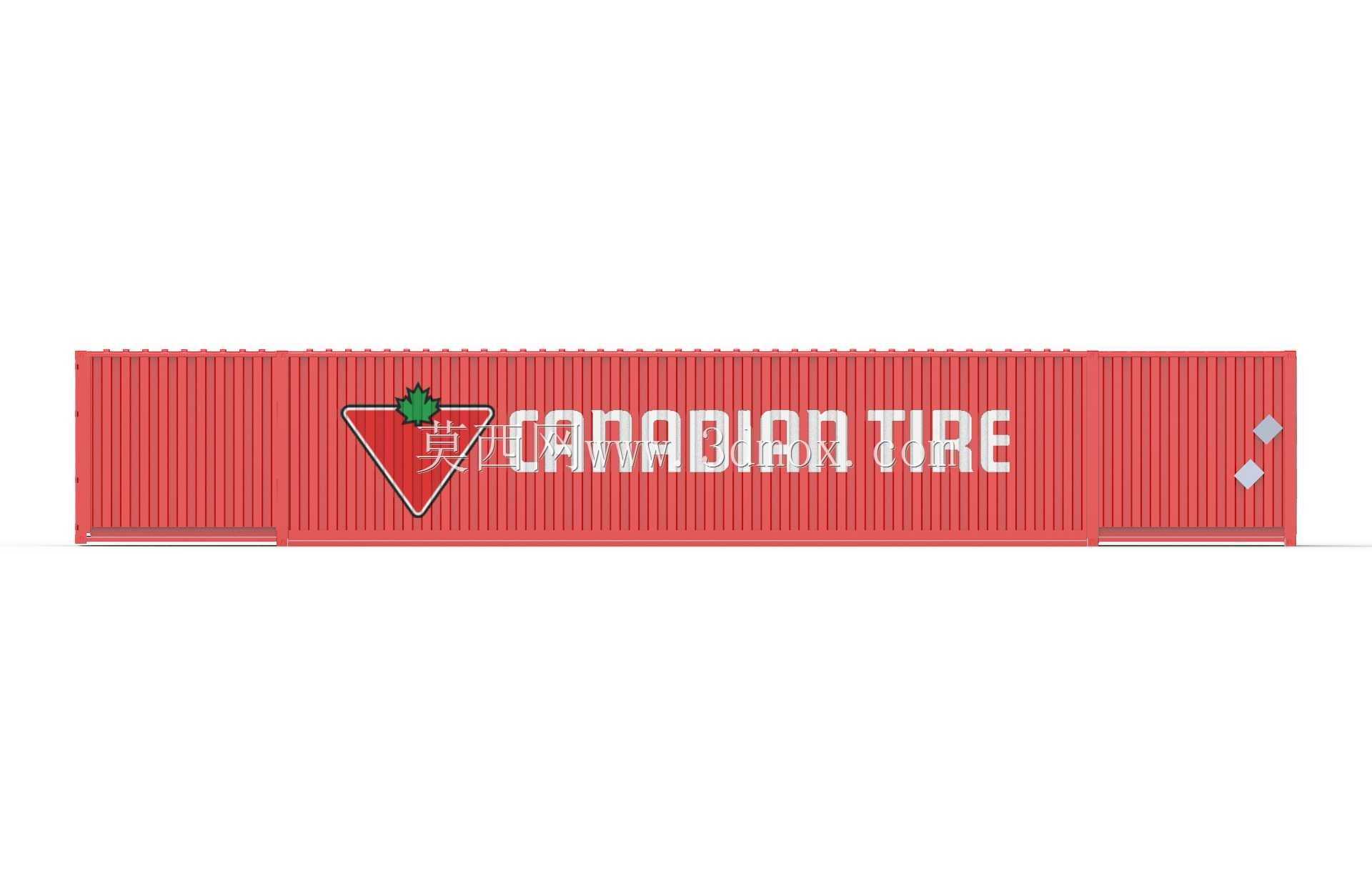

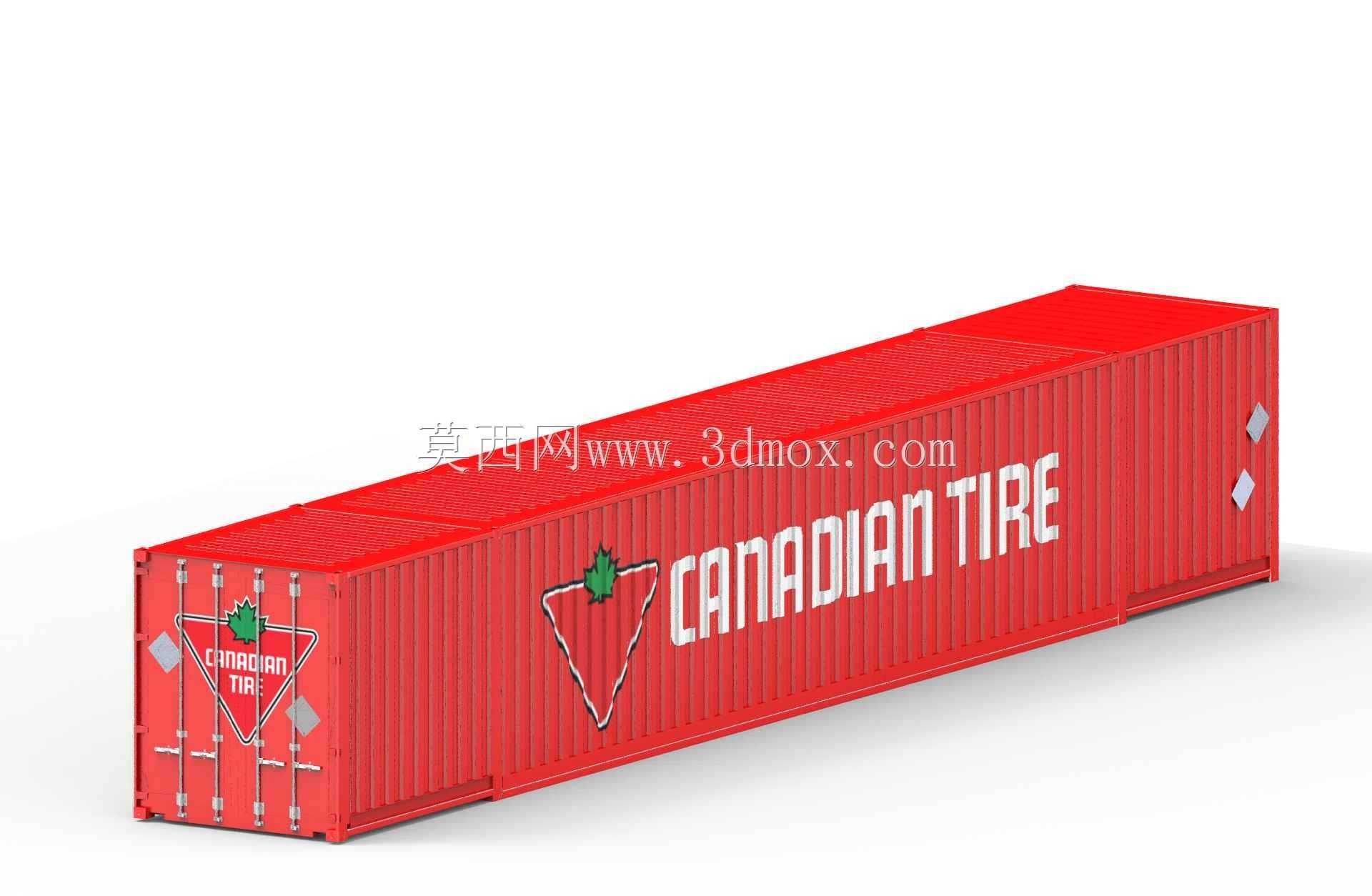

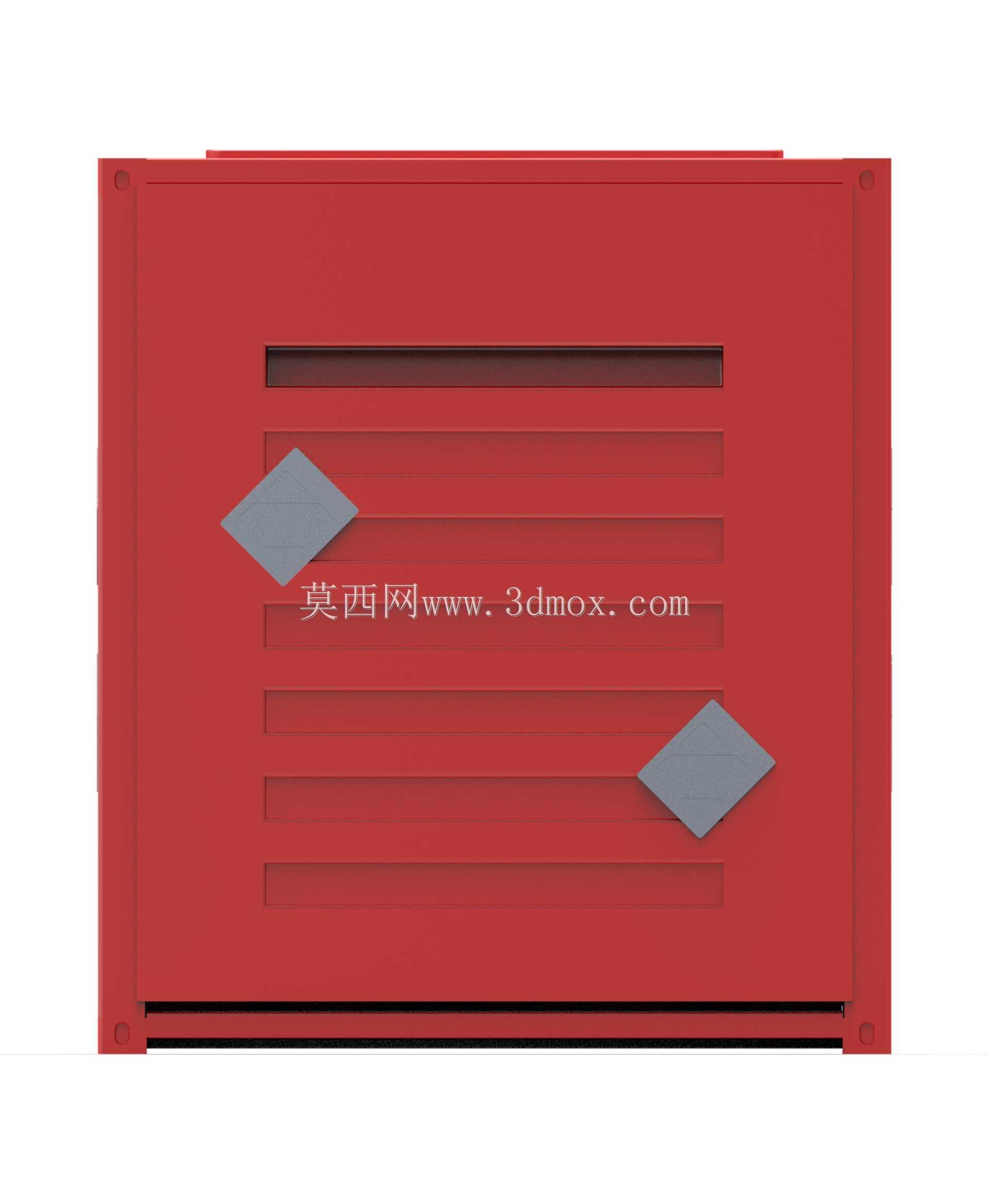

　　货箱部分采用标准集装箱常见的压型波纹壁板思路。侧板不是平整薄板，而是沿长度方向连续布置竖向波纹，波纹既提高薄板在堆码、吊运和绑扎工况下的抗弯刚度，也控制箱体自重。顶板表面设置横向凸起筋条，用于增强顶部承压能力，避免人员检修或轻微积雪载荷下出现明显凹陷。前端墙与后端门区域均需要承受货物冲击、封箱受力以及吊装时的局部载荷，因此角柱、顶梁、底梁和角件位置在模型中保留了较明确的块状边界。后端双开门结构包含门叶、竖向锁杆、锁座、把手机构和铰链位置，能够表达集装箱关门、锁止和密封压紧的基本动作关系。

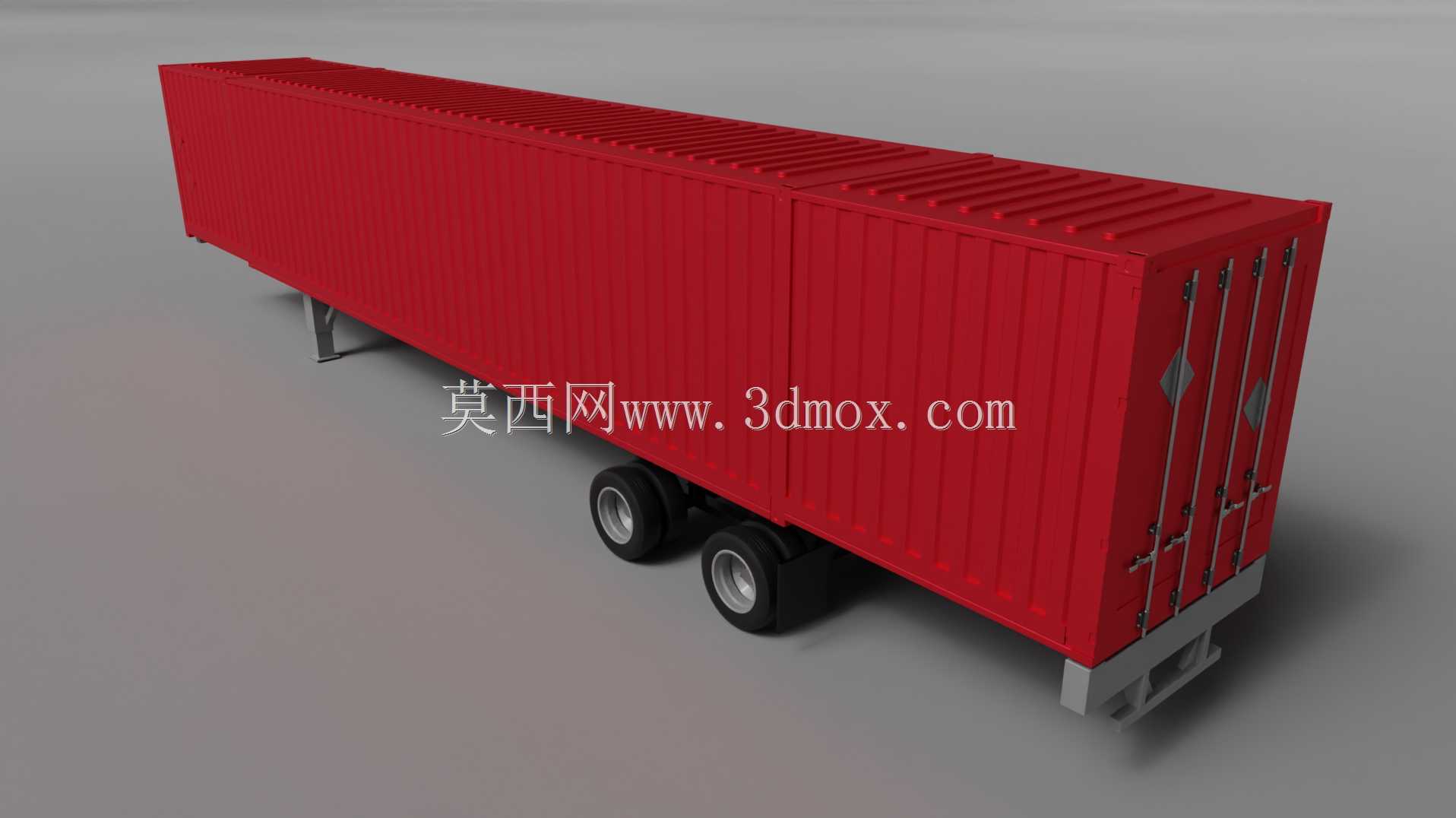

　　从实际用途看，该类箱体主要承担公路、港口、铁路联运中的标准化货物运输。箱体内部适合装载托盘货、箱装件、设备零部件及批量工业成品，外部则通过四角角件与车架锁座、吊具或铁路平车固定结构配合。半挂车底盘承担箱体下方的纵向承载，牵引销区域将前部载荷传递给牵引车，后部双联轴则承担主要行驶承载。模型中车架并未完全外露，而是通过箱体下方支腿、轮轴、轮胎、悬架和尾部防护件的位置关系，表现出集装箱落在挂车上的典型状态。

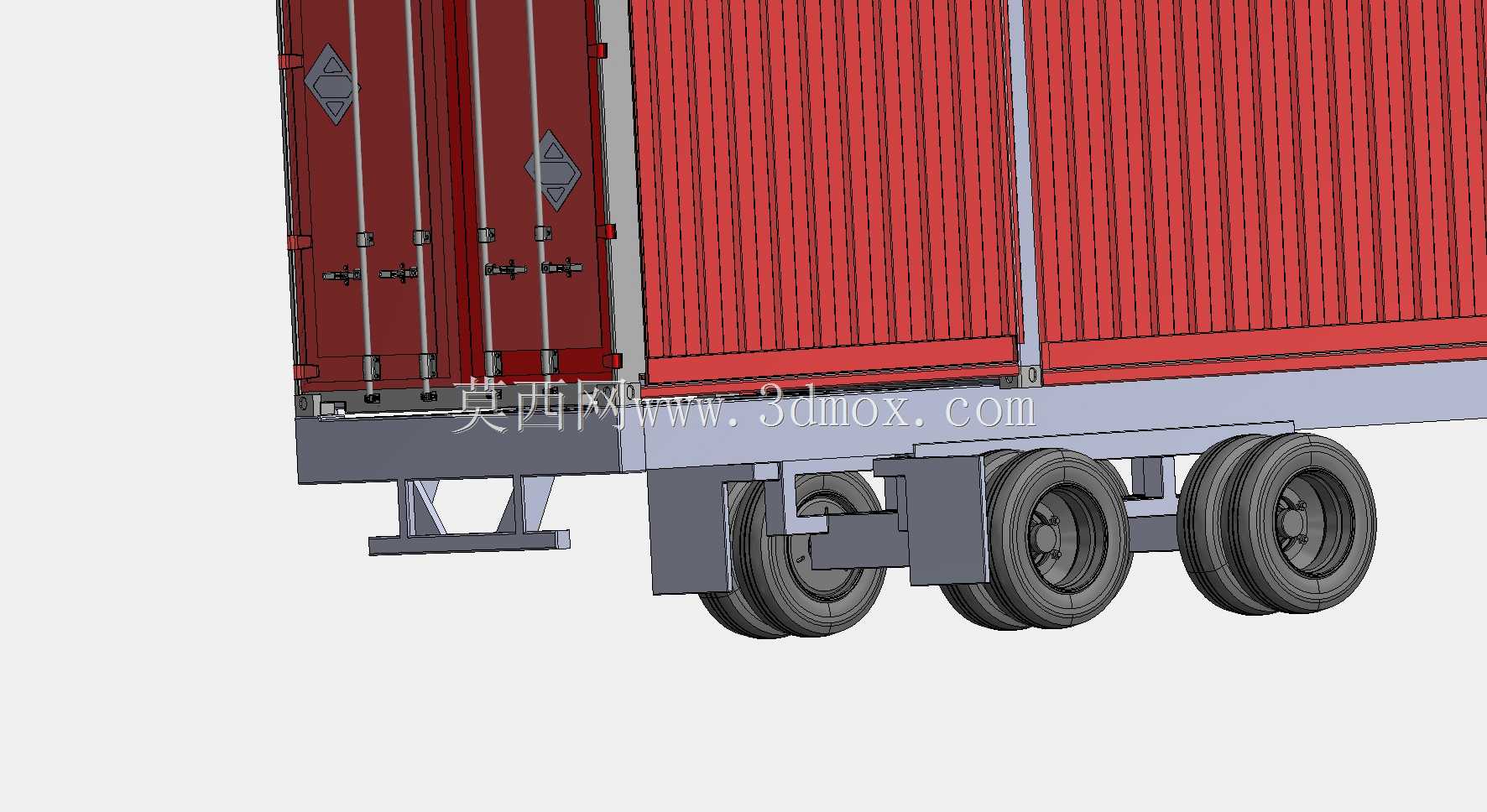

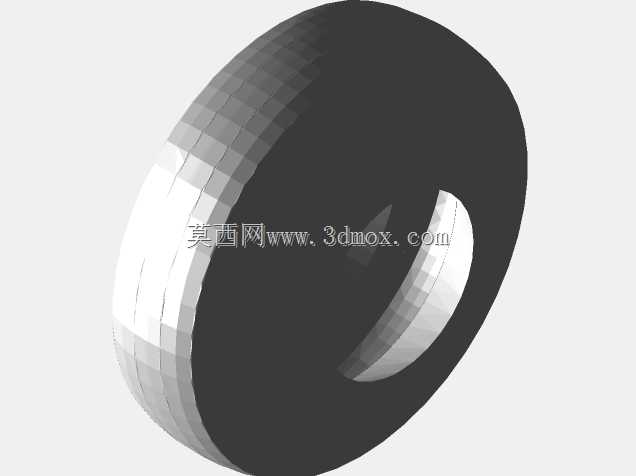

　　行走部分采用后双轴布置，轮胎、轮毂、车桥和板簧或悬架安装空间均有体现。双联轴的优势在于分散轴荷，使长箱、重载状态下的轮胎接地压力和车架弯矩更合理。车轮与箱体侧壁之间保留必要横向间隙，避免车辆转弯、悬架跳动或轮胎变形时发生干涉。箱体底梁与车桥上方区域需要预留悬架跳动空间，这也是半挂运输结构设计中容易被外观建模忽略的部位。前部支腿位于箱体下方靠前位置，在与牵引车脱离时用于支撑半挂车，支腿高度、着地范围和收回状态都会影响场站摘接挂操作。

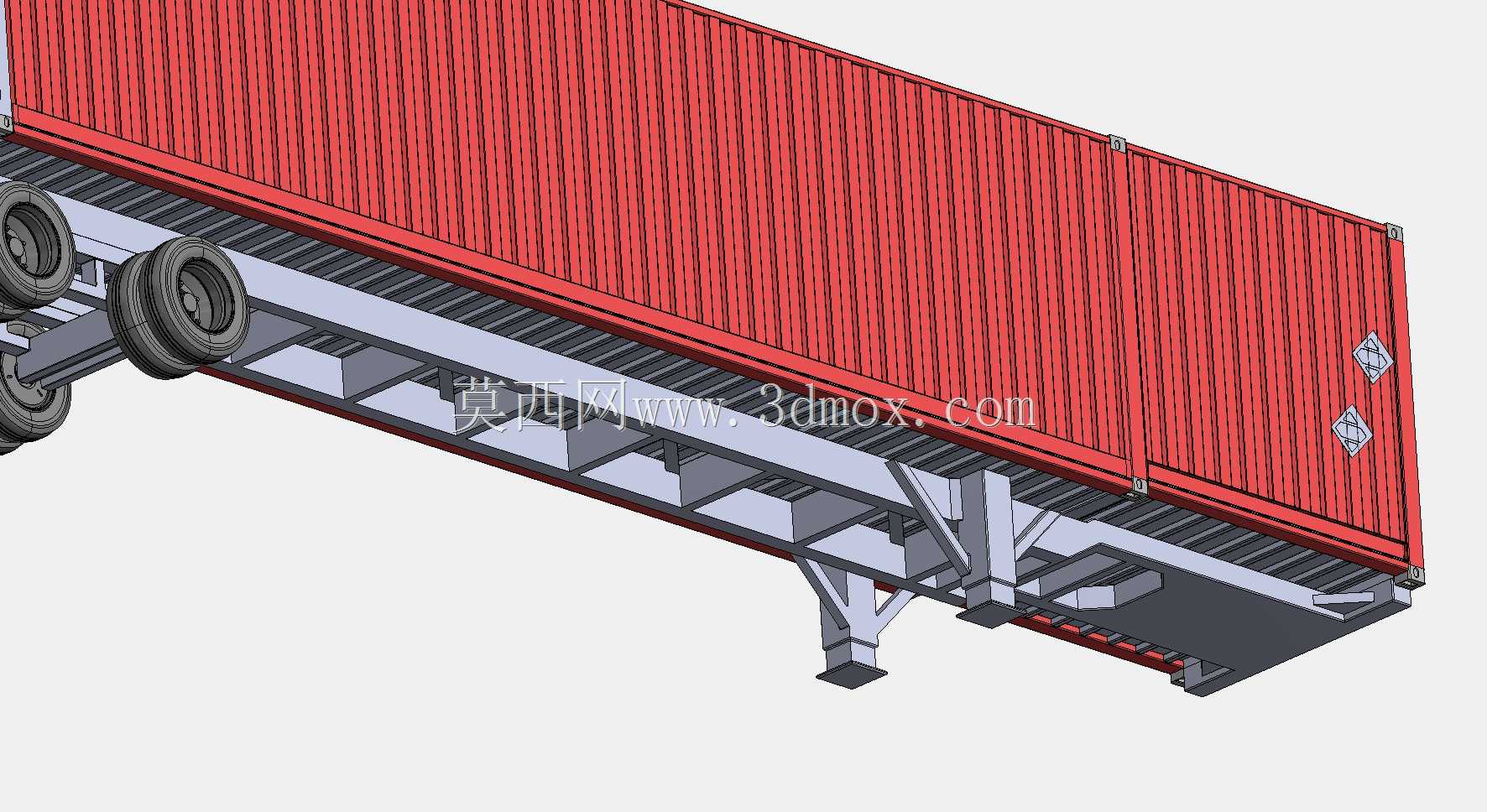

　　设计思路上，组件重点表现标准化运输单元与车辆承载平台之间的接口。集装箱的优势在于外形规则、角件位置统一、适合多层堆码和快速转运；半挂车的作用则是把这个标准箱体接入公路运输系统。箱体长度方向占据车辆主要尺寸，端部门区朝向车尾，便于场站装卸货时叉车或人员从后方作业。箱体底部并非直接压在轮胎上，而是通过车架纵梁、横梁和扭锁位置形成多点承载，这样可以把箱底载荷分散到牵引销和后悬架区域。

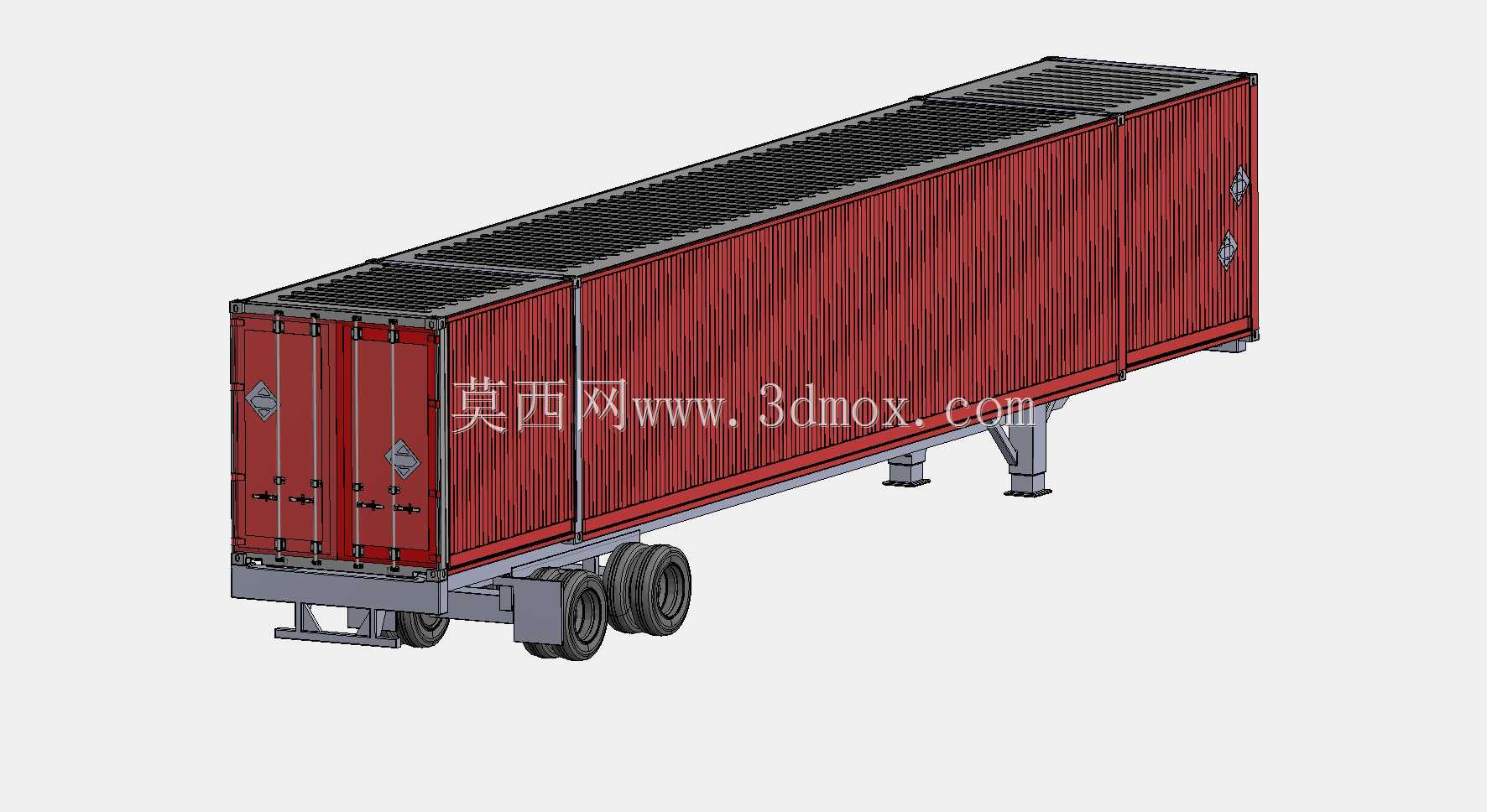

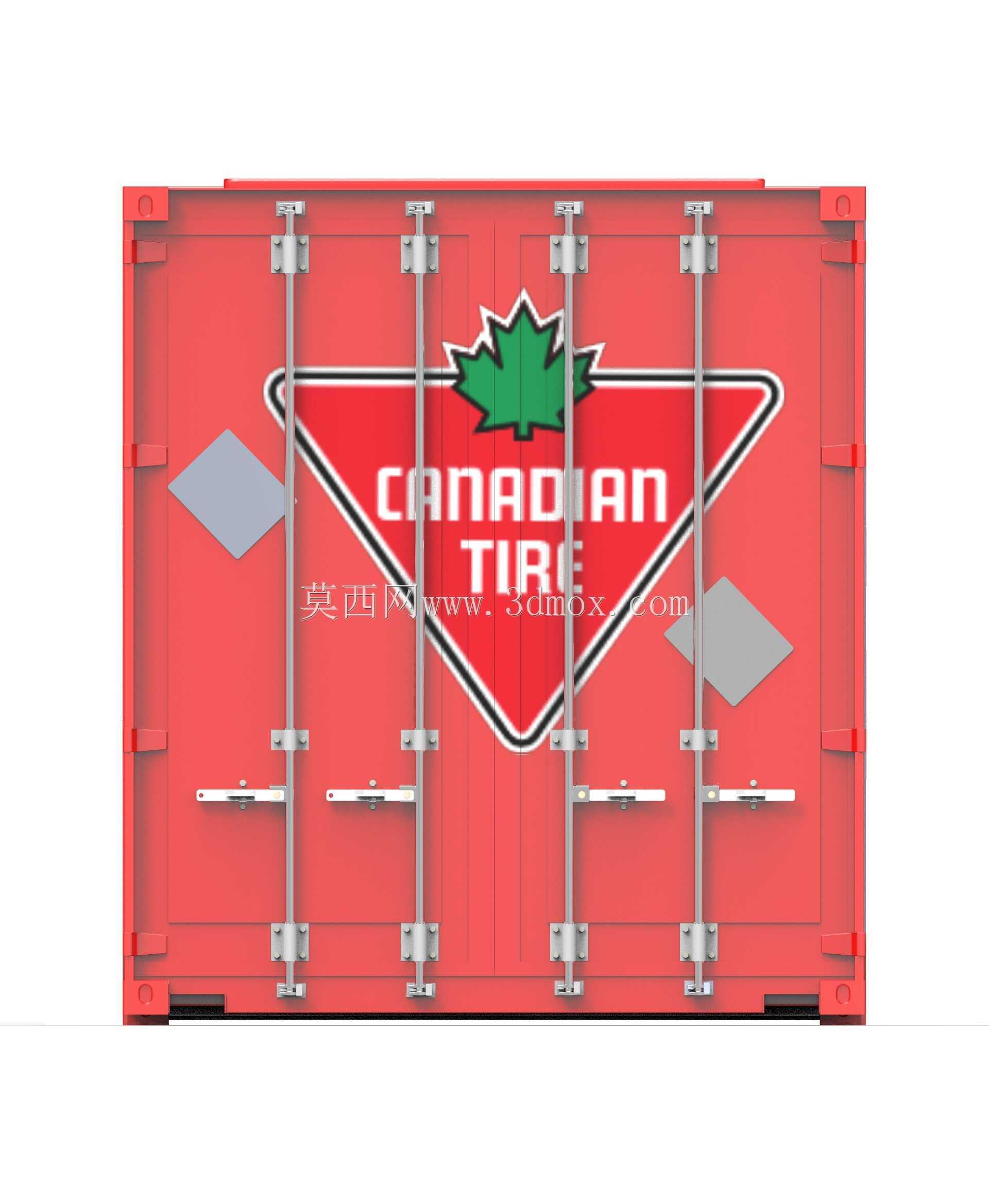

　　外形边界方面，长箱主体呈高而窄的长方体，后部双开门占据端墙大部分面积，门杆沿竖向布置并通过上下锁头与门框扣合。顶部筋条沿宽度方向重复排列，侧板波纹沿高度方向起伏，形成集装箱最典型的识别特征。车架尾部下方设置保险杠或防撞结构，其宽度和高度需要满足后方防护要求，同时不能影响倒车靠台和装卸作业。箱体后下角与防护件、轮罩区域之间应留出维修和安全间隙。

　　在结构校核场景中，这类模型可用于检查箱体外轮廓与挂车轴距、支腿位置、轮轴位置的匹配关系，也可用于演示货物重心纵向布置对牵引座载荷和后轴载荷的影响。若进一步深化，可在角件、锁座、牵引销、车桥和板簧位置加入受力节点，分析起步制动、转弯侧倾、吊装起升和堆码承压时的载荷路径。外观上的红色箱体适合展示物流车辆成品效果，但工程关注点仍应落在波纹板刚度、门杆锁止、角件承载、底架连接和行走系统间隙这些决定使用可靠性的部位。

　　整体来看，该组件把集装箱本体与半挂运输底盘结合在同一展示场景中，既能够用于运输装备结构认知，也能够作为港口物流、商用车设计、工业动画和3D打印展示的基础模型。其建模价值不在于追求单个零件的加工尺寸，而在于把箱、车、桥、轮、支腿和锁固机构之间的空间关系表达清楚，使观看者能够理解标准货箱如何通过挂车完成公路转运。
