物联网气体传感终端结构设计

项目分类:传感器 发布时间:2022-06-09 ID:648275
  • 物联网气体传感终端结构设计
  • 物联网气体传感终端结构设计

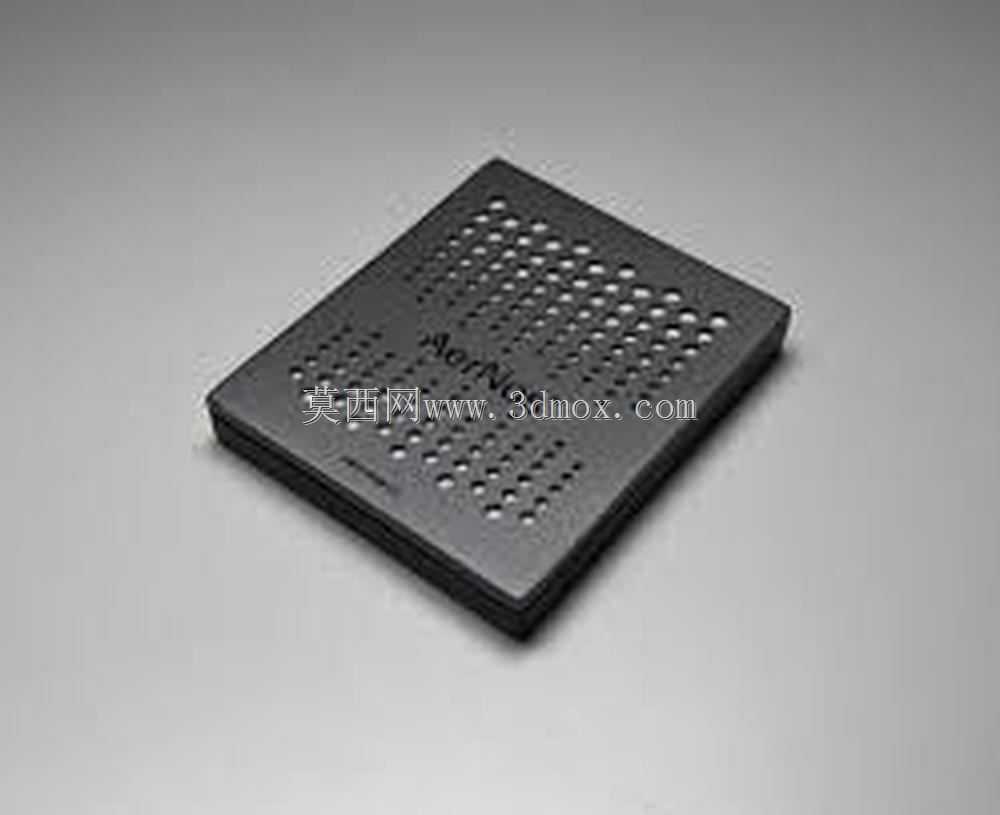

  该结构件围绕物联网环境中的气体感知节点展开,外观采用近似方形的薄盒式壳体,上表面布置大面积规则孔阵,使外部空气能够以较短路径进入内部敏感区域。孔位并非单纯装饰,而是在保证壳体刚性的前提下,将进气区域分散到传感器上方的主要工作面,减少局部遮挡对响应速度的影响。壳体边缘做了轻微收边和分层处理,底壳与上盖之间形成清晰装配分界,便于在结构设计阶段预留卡扣、螺钉柱或超声焊接筋位。

  从实际部署看,这类终端可用于室内空气质量监测、实验室气体泄漏提示、工业柜内环境采样、智慧楼宇通风联动以及小型消费电子设备中的环境感知模块。它不是独立重型仪表,更偏向可嵌入、可壁挂或可放置在设备舱内的低剖面感知单元。薄型外形有利于安装在空间受限的位置,例如控制柜侧板、设备顶面、通风管道附近或桌面监测终端内部。设计时需要重点考虑气流方向,若安装面完全贴墙,孔阵区域应避开密封面,保证空气可从正面或侧面进入;若布置在密闭箱体内,则应与风扇、自然对流通道或设备散热风口形成合理关系。

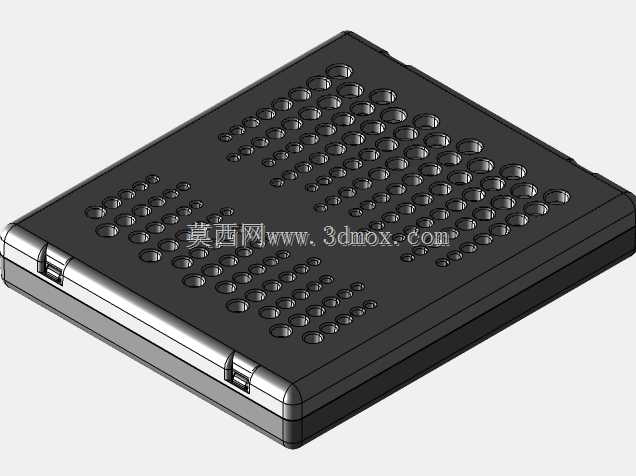

  壳体顶面的孔阵采用多行多列排布,孔径和间距在视觉上保持统一,工程上则需要平衡透气效率、防尘能力和外壳强度。孔过密会降低上盖抗弯能力,跌落或受压时容易在孔间肋条处产生应力集中;孔过疏又会增加气体扩散阻力,使敏感元件响应滞后。较稳妥的思路是在敏感芯片正上方保留密集进气区,在靠近边缘和螺钉连接区减少开孔,使载荷通过外侧实体边框传递。孔边可根据制造工艺增加微小倒角,既减少注塑或机加工毛刺,也能降低用户触碰时的锐边风险。

  内部布局上,气体敏感元件应尽量靠近进气孔中心,避免被电池、主板或连接器遮挡。硅基传感元件通常对气流、温湿度和局部污染较敏感,因此模型中需要预留传感器护罩、密封墙或导流筋的位置。若产品采用板载芯片方案,PCB可承担部分支撑作用,壳体内部设置限位柱和定位筋,使电路板与上盖之间保持稳定间隙;若采用模块化传感器,则应在孔阵下方设置独立腔体,让气体先经过透气区域再接触敏感面,同时把电源和通信器件布置在远离进气口的一侧,减少发热元件对采样空气的加热影响。

  安装边界方面,方形薄盒结构适合在底部预留平贴安装面,四角可设置沉头孔、背胶槽或挂耳。若用于工装测试,底部平整区域可以配合定位治具完成烧录、校准和老化测试;若用于长期固定,螺钉连接比单纯卡扣更可靠,但需要在柱位周围增加加强筋,避免锁紧时壳体变形。外壳侧壁应保留接口开口的判断空间,例如电源接口、通信接口、指示灯导光区或维修拆卸槽。即使外观模型强调简洁,结构阶段也不能忽视分型线、拔模斜度、壁厚均匀性和内部筋位厚度,否则后续开模或小批量加工时容易出现缩水、翘曲和装配间隙不均。

  该终端的设计思路不是追求复杂机械运动,而是在静止硬件中处理好透气、防护、支撑和制造之间的关系。上盖孔阵决定气体进入效率,边框和底壳决定抗冲击能力,内部柱筋决定PCB与传感器的位置稳定性,外形厚度则决定嵌入场景的适配范围。对于结构工程师而言,建模时应将进气孔区域、装配止口、电路板固定点、传感器避让腔和接口边界分别建立清楚,使外观方案能够直接向工程详设推进。面向消费类应用时,可弱化外露螺钉并强化圆角触感;面向工业柜内应用时,则应优先保证可维护性、抗振性和与标准安装面的兼容。
