手机壳体定位夹紧工装治具结构

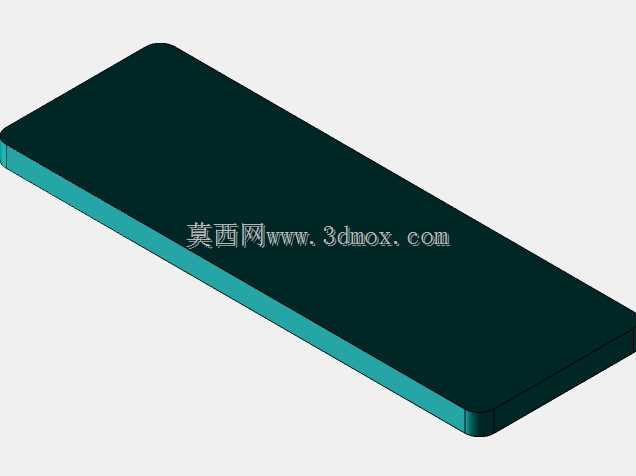

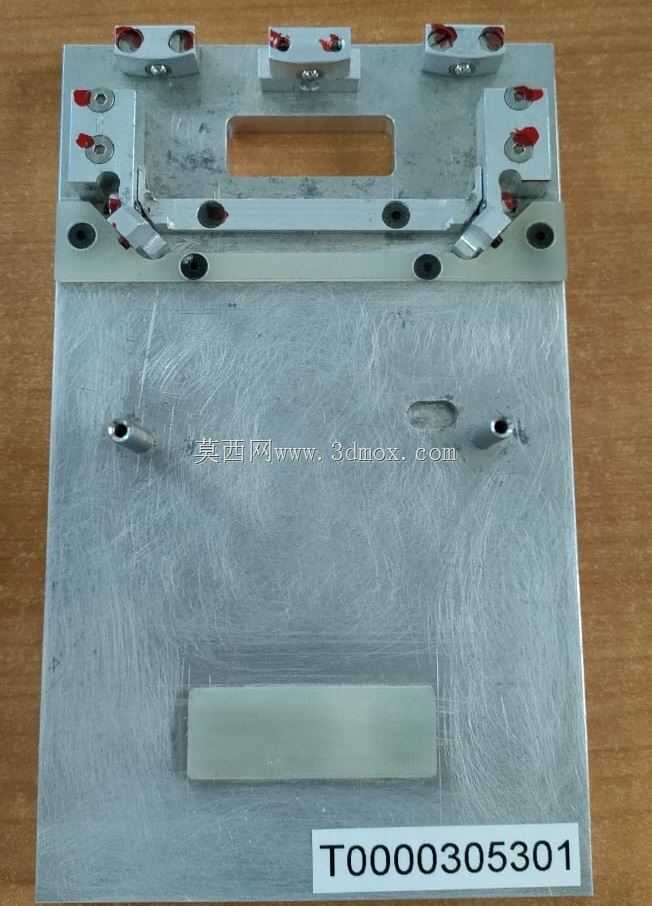

　　这套治具主要面向手机中框、后盖或屏幕组件在装配、检测、点胶、贴附等工序中的定位需求，属于典型的小件精密夹持工装。现场使用时，操作者将待加工手机壳体放入治具中部的仿形区域，依靠底板上的轮廓限位、侧向挡块和端部定位销确定产品姿态，再通过周边多组快速压头完成压紧。压头分布在产品四周的关键受力位置，能够在不遮挡主要作业面的前提下，把薄壁壳体稳定压贴在基准面上，减少装配过程中因翘曲、窜动造成的尺寸偏差。

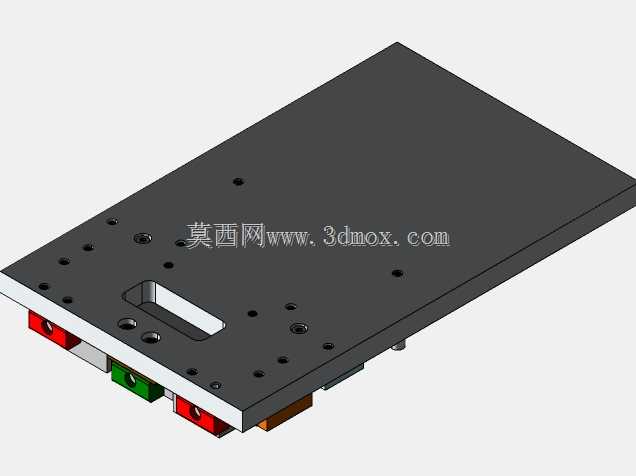

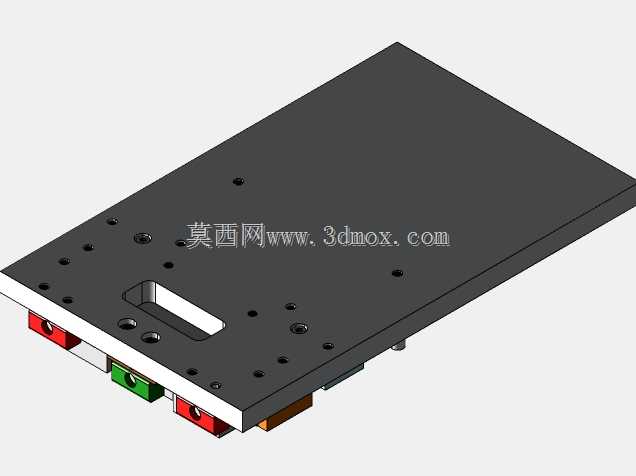

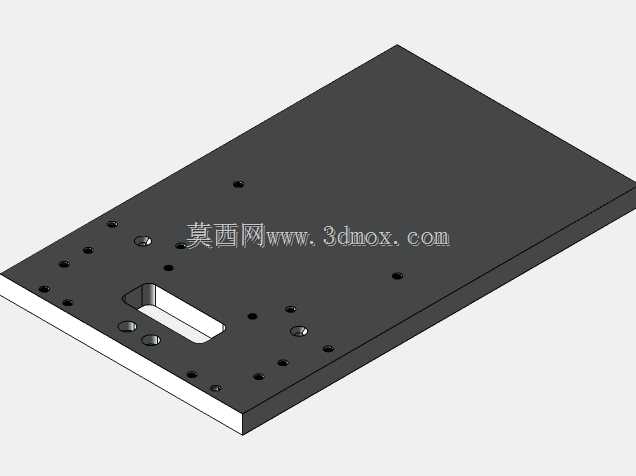

　　从结构布局看，工装采用一块矩形金属底板作为承载基础，底板表面预留了多个安装孔和沉孔，既可以固定在工作台面上，也便于与半自动设备的载台对接。中部仿形区域按照手机壳体的外轮廓和局部特征进行避让，长槽、缺口和开孔位置对应产品上的摄像头、按键、接口或凸台，避免压伤外观面。底板下方和侧面设置的定位件，使治具在换线或重复拆装时能够快速恢复位置，降低反复找正的时间成本。

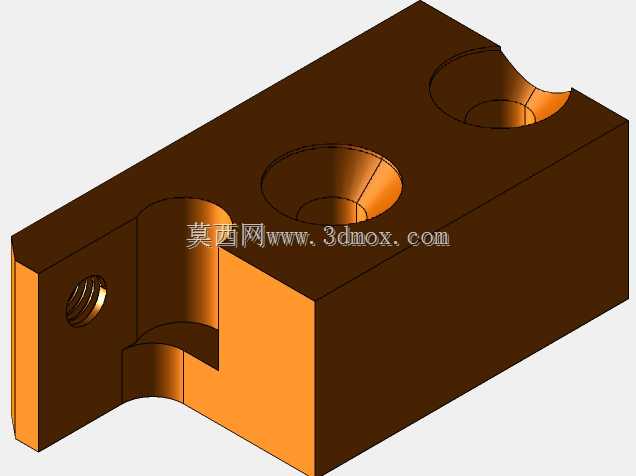

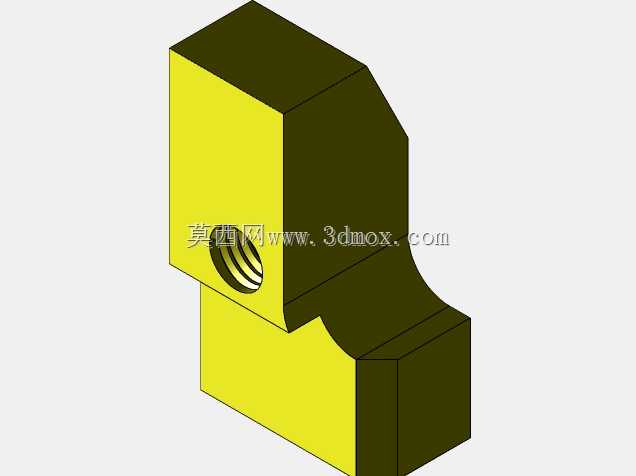

　　夹紧单元采用小型手动压紧思路，压臂端部配有红色绝缘或软质压头，接触位置尽量选在壳体边缘、加强筋或允许受力的区域。这样设计的原因在于手机类零件壁薄、表面质量要求高，如果直接使用金属压块硬接触，容易产生压痕、白点或局部变形。软质压头可以在提供足够下压力的同时分散接触应力，压臂的旋转和让位轨迹也经过考虑，打开后不会阻碍产品取放，适合节拍较短的人工装配工位。

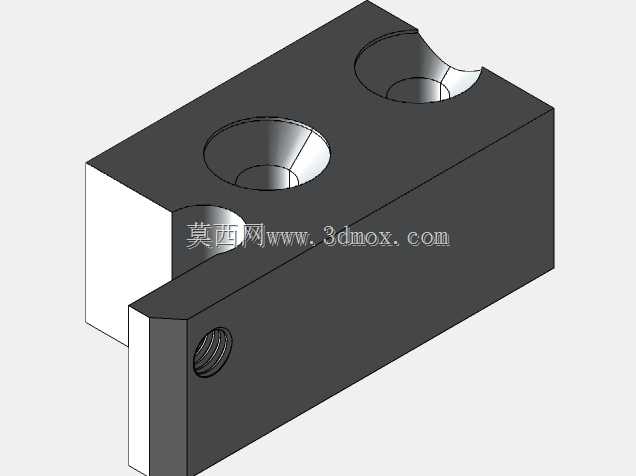

　　治具上方和侧方的多个压紧点并非简单均布，而是结合壳体容易翘曲的边角区域设置。长边位置负责控制整体平直度，短边和角部压头负责限制扭转与上浮，侧向挡块则承担水平方向的粗定位。产品放入后，先由轮廓挡块实现X、Y方向限位，再由压头沿Z向压紧，形成比较明确的定位逻辑。对于需要正反面作业的工序，还可以通过更换仿形块或调整压头位置，在同一底板平台上衍生不同机型的治具，减少基础板重复加工。

　　在尺寸边界方面，该类工装通常控制在桌面式作业范围内，底板长宽以容纳手机壳体、压臂行程和操作空间为准，厚度则根据压紧力和重复精度要求选取。底板边缘保留螺栓固定位，底部保持平整，安装后基准面不能明显倾斜。压臂处于完全打开状态时，其外轮廓不能超出设备载台安全边界；处于压紧状态时，压头不能进入点胶、检测或螺丝锁附的运动路径。建模时需要把产品最大外形、定位销高度、压臂旋转包络、手指操作空间和底板安装孔位一并表达清楚，否则后期现场调试容易出现干涉。

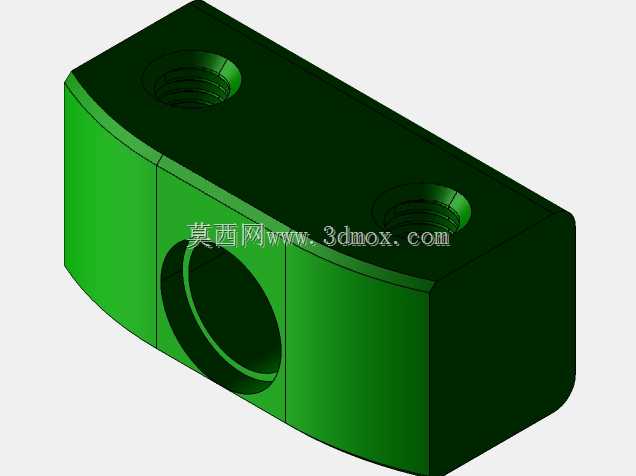

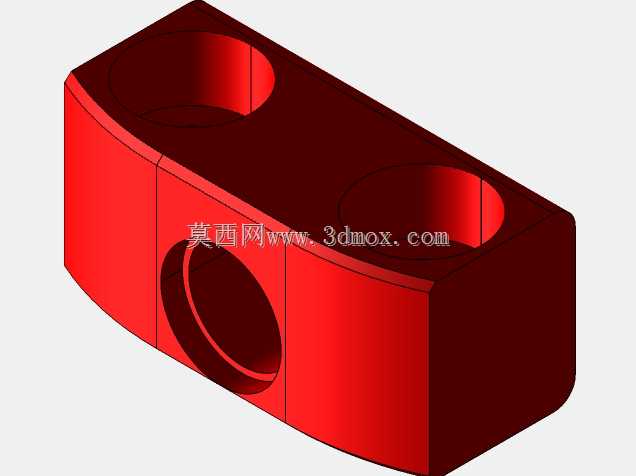

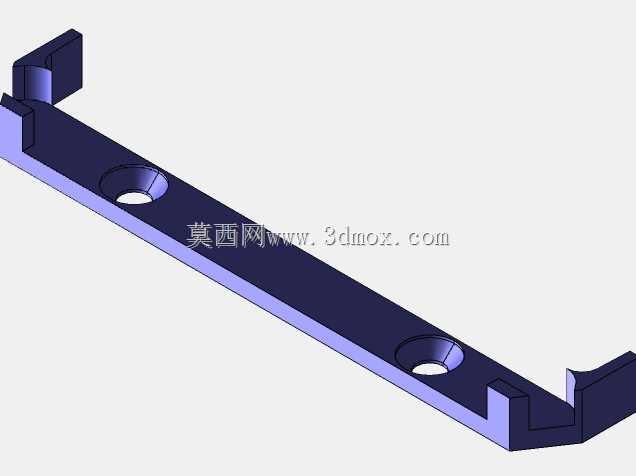

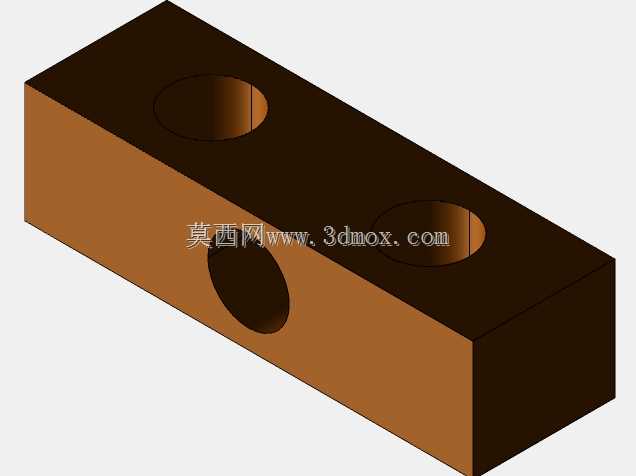

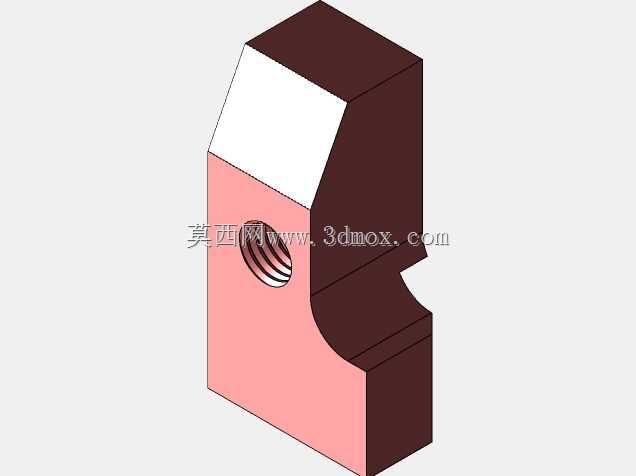

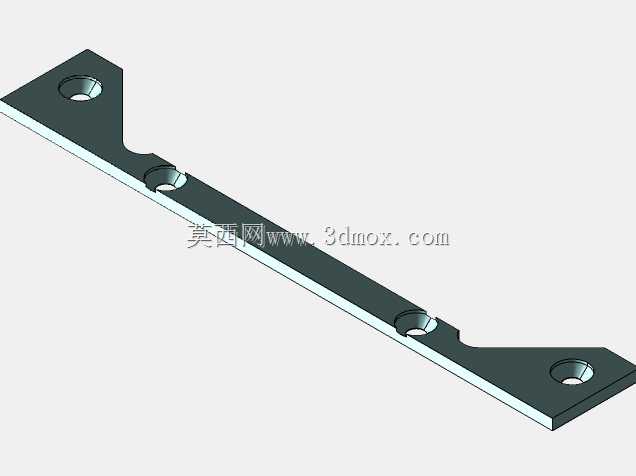

　　结构设计上，底板宜选用易加工、稳定性较好的金属材料，承力支架通过螺钉和定位销组合固定，既保证压紧时不发生位移，也方便磨损后单独更换。与产品接触的仿形面和压头需重点控制高度差，避免一侧压紧后另一侧悬空。对于表面要求严格的通讯产品，治具不应存在锋利毛刺、突出螺钉头或无避让的硬接触边。所有活动压臂要保留适当间隙，保证手动操作顺畅，同时不能因间隙过大导致压紧位置漂移。

　　实际建模过程中，可以先建立手机壳体的装配空间和作业禁区，再反向布置定位面、夹紧点和底板安装结构。定位特征遵循少而有效的原则，避免过约束；压紧点则围绕薄壁件的变形趋势设置。对于需要接入自动化产线的场景，还要在底板两侧或四角预留与载具回流线、传感器检测位相匹配的空间。整体结构不追求复杂，而强调定位可靠、取放顺手、压伤风险低、维护方便，能够直接服务于手机零部件装配和检测工位的工程应用。
